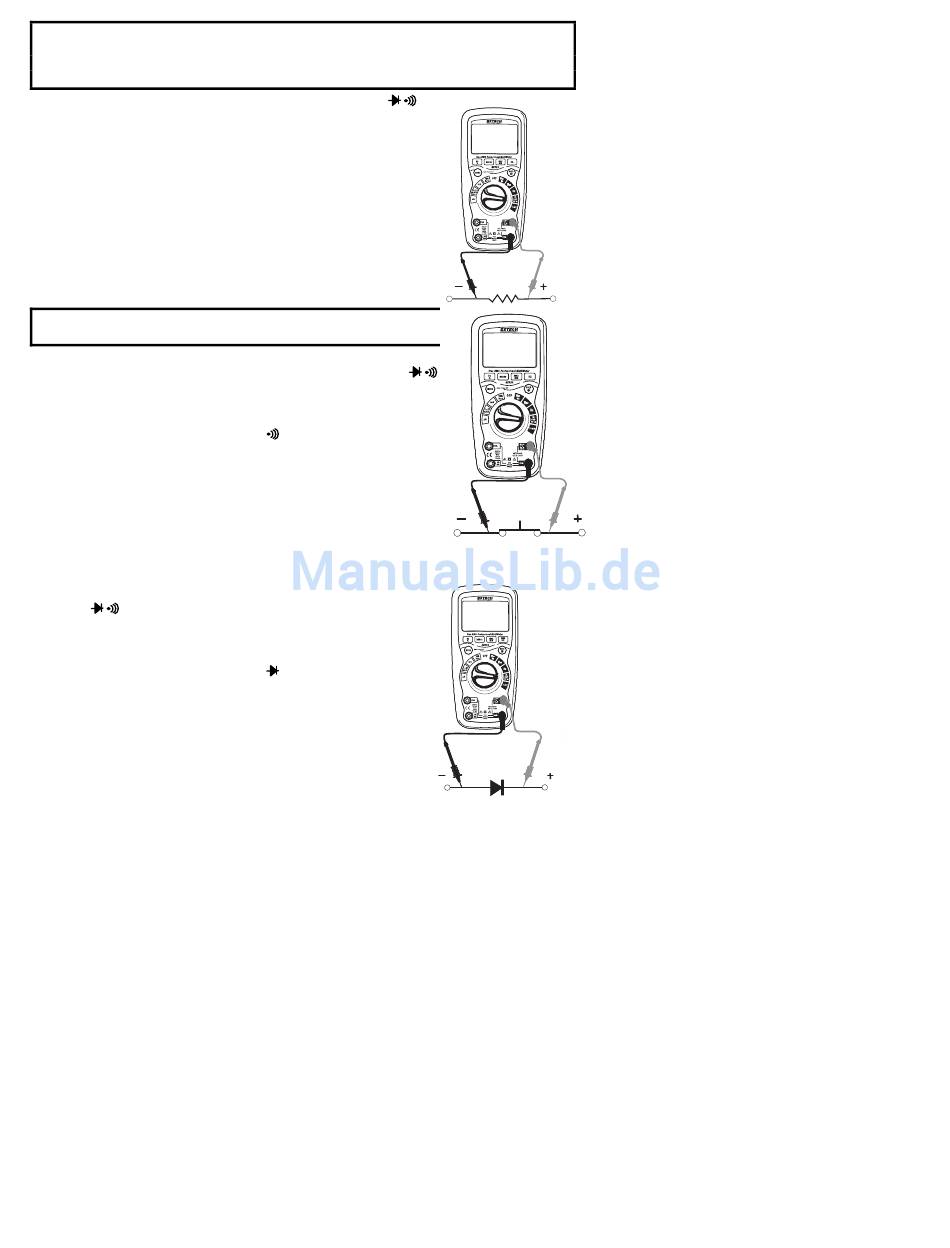

WIDERSTANDSMESSUNGEN
WARNUNG: Um einen elektrischen Schlag zu vermeiden, entfernen Sie das zu testende
Gerät vom Strom, und entladen Sie alle Kondensatoren bevor Sie jegliche
Widerstandsmessungen vornehmen. Entfernen Sie die Batterien und ziehen Sie das
Netzkabel heraus.
1.
Stellen sie den Funktionsschalter auf die Position Ω C AP
2.
Verbinden Sie die schwarze Messleitung mit der negativen
COM-Buchse.
3.
Verbinden Sie die rote Messleitung mit der positiven Ω-Buchse.
4.
Drücken Sie die Taste MODE, um „Ω" auf der Anzeige
anzuzeigen.
5.
Berühren Sie mit den Prüfspitzen quer den Stromkreis oder das
Teil, das getestet wird. Am Besten eine Seite des zu testenden
Stromkreises entfernen, damit der restliche Kreislauf nicht
durch die Widerstandsanzeige gestört wird.
6.
Lesen Sie den Widerstand in der Anzeige ab.
DURCHGANGSPRÜFUNG
WARNUNG: Durchgangsprüfungen dürfen nur an spannungsfreien
Schaltungen und Anlagen durchgeführt werden.
1. Stellen Sie den Funktionsschalter auf die Position Ω CAP
2. Verbinden Sie die schwarze Messleitung mit der negativen
COM-Buchse und die rote Messleitung mit der positiven Ω-
Buchse.
3. Drücken Sie die Taste MODE, um "
anzuzeigen.
4. Berühren Sie mit den Prüfspitzen den Stromkreis oder das
Kabel, das Sie überprüfen wollen.
5. Wenn der Widerstand weniger als ca. 35Ω beträgt, ertönt ein
akustisches Signal. Wenn der Stromkreis offen ist, zeigt die
Anzeige "OL" an.
DIODENPRÜFUNG
1.
Stellen Sie den Funktionsschalter auf die grüne Position Ω
CAP
2.
Verbinden Sie die schwarze Messleitung mit der negativen
COM-Buchse und den roten Messleitung mit der positiven V-
Buchse.
3.
Drücken Sie die Taste MODE, um „
Anzeige anzuzeigen.
4.
Berühren Sie mit den Prüfspitzen die Diode, die getestet
werden soll.
5.
Eine gute Diode wird ca. 0.400 bis 0.700V für den
Durchgangsbereich und „OL" für die Sperrrichtung anzeigen.
6.
Eine kurzgeschlossene Diode wird in beiden Testrichtungen
„OL" anzeigen.
.
.
" u nd „Ω" auf der Anzeige
" und „V" auf der
8
EX520-EU_GE V2.3 1/08
