Einführung
Wir gratulieren Ihnen zur Wahl des Extech EX520 True RMS Messgerätes.
Der EX520 bietet die Funktionen der Wechselspannungs-/Gleichspannungs-, Wechselstrom-
/Gleichstrom-, Widerstands-Messung, Kapazität, Frequenz, Dioden- und Durchgangsprüfung
sowie Doppelthermoelement (Temperatur).
Sicherheit

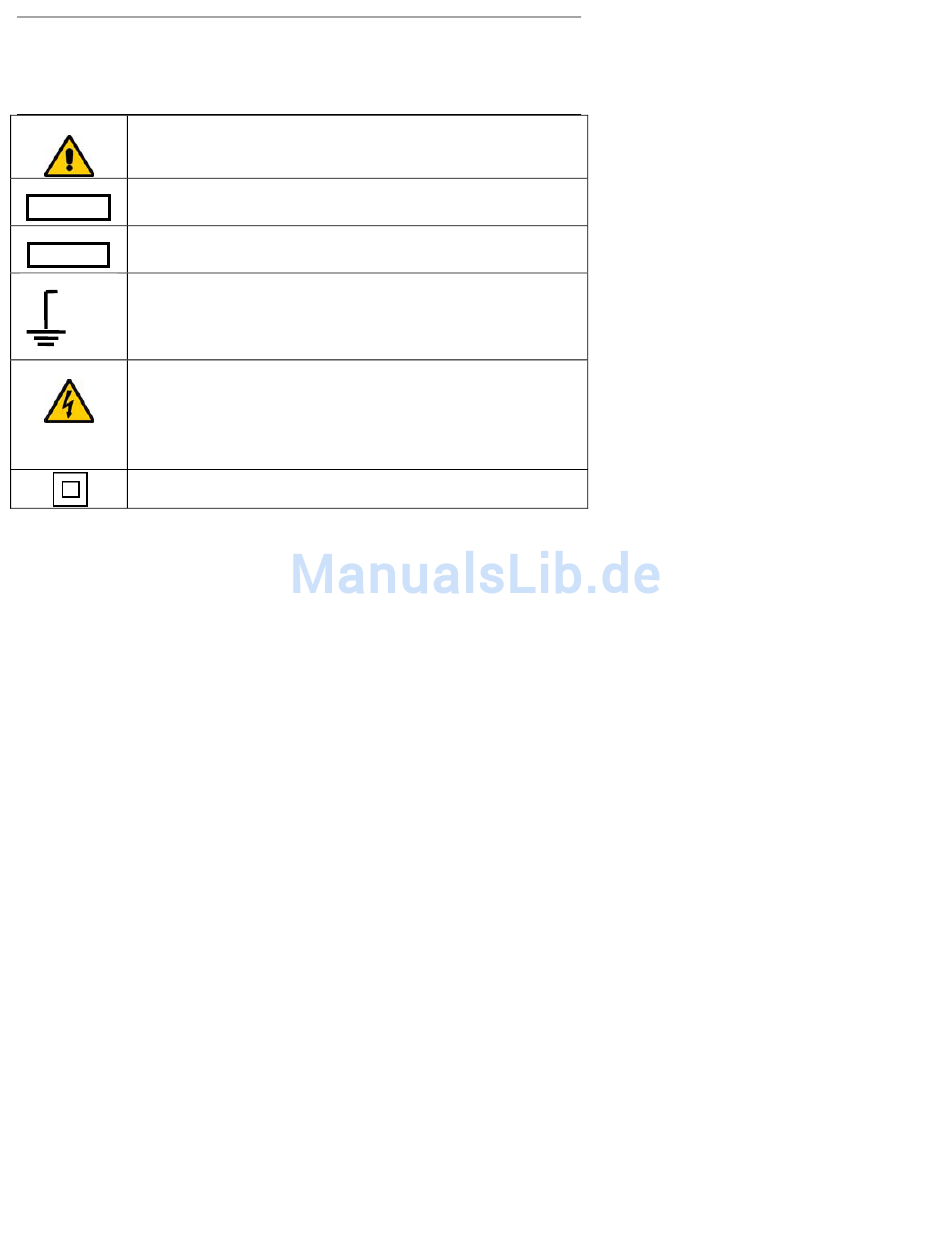

Dieses Symbol platziert neben einem anderen Symbol-, Anschluss- oder
Bediengerät zeigt an, dass sich der Nutzer auf eine Erklärung in der
Bedienungsanleitung beziehen muss, um Personenschäden oder
Beschädigung des Messinstruments zu vermeiden.
Das Symbol WARNING (WARNUNG) zeigt eine potentielle gefährliche
Situation an, die bei Nichtbeachtung zum Tod oder zu gefährlichen
WARNING
Verletzungen führen kann.
Das Symbol CAUTION (VORSICHT) zeigt eine potentielle gefährliche
Situation an, die bei Nichtbeachtung zu Schäden am Produkt führen
CAUTION
kann.
Dieses Symbol rät dem Nutzer, dass der/die gekennzeichnete/n
MAX
Anschluss/Anschlüsse nicht an einen Stromkreispunkt angeschlossen
V
MAX
1000
werden darf/dürfen, an dem die Spannung zwischen Masse und der
600V
Messstelle 1000V übersteigt.
Dieses Symbol, platziert neben einem oder mehreren Anschlüssen,
kennzeichnet diese als mit Bereichen verbunden, welche bei normaler
Verwendung, besonders gefährlichen Spannungen unterworfen sein
können.
Für die maximale Sicherheit, sollte das Messgerät und seine
Messleitungen nicht benutzt werden, wenn diese Anschlüsse unter
Spannung stehen.
Dieses Symbol zeigt an, dass ein Gerät durch doppelte oder verstärkte
Isolierung geschützt ist.
PRO IEC1010 ÜBERSPANNUNGS-INSTALLATIONSKATEGORIE
ÜBERSPANNUNGSKATEGORIE I
Geräte der ÜBERSPANNUNGSKATEGORIE I sind Geräte zur Verbindung mit
Stromkreisen, in denen Maßnahmen durchgeführt wurden, um vorübergehende
Überspannungen auf ein angebrachtes, niedriges Niveau zu begrenzen.
Hinweis – Beispiele schließen geschützte elektronische Stromkreise ein.
ÜBERSPANNUNGSKATEGORIE II
Geräte der ÜBERSPANNUNGSKATEGORIE II sind Energie verbrauchende Geräte, die an
festen Anschlüssen betrieben werden.
Hinweis – Beispiele schließen Haushalts-, Büro- und Laborgeräte ein.
ÜBERSPANNUNGSKATEGORIE III
Geräte der ÜBERSPANNUNGSKATEGORIE III sind fest installierte Geräte.
Hinweis – Beispiele schließen Schalter in der festen Installation und einige Ausrüstungen
für den industriellen Gebrauch mit dauerhaftem Anschluss zur festen Installation ein.
ÜBERSPANNUNGSKATEGORIE IV
Geräte der ÜBERSPANNUNGSKATEGORIE IV werden bei der ursprünglichen Installation
verwendet.
Hinweis – Beispiele schließen elektrische Messgeräte und Primärüberstromschutzausrüstung
ein.
2
EX520-EU_GE V2.3 1/08
