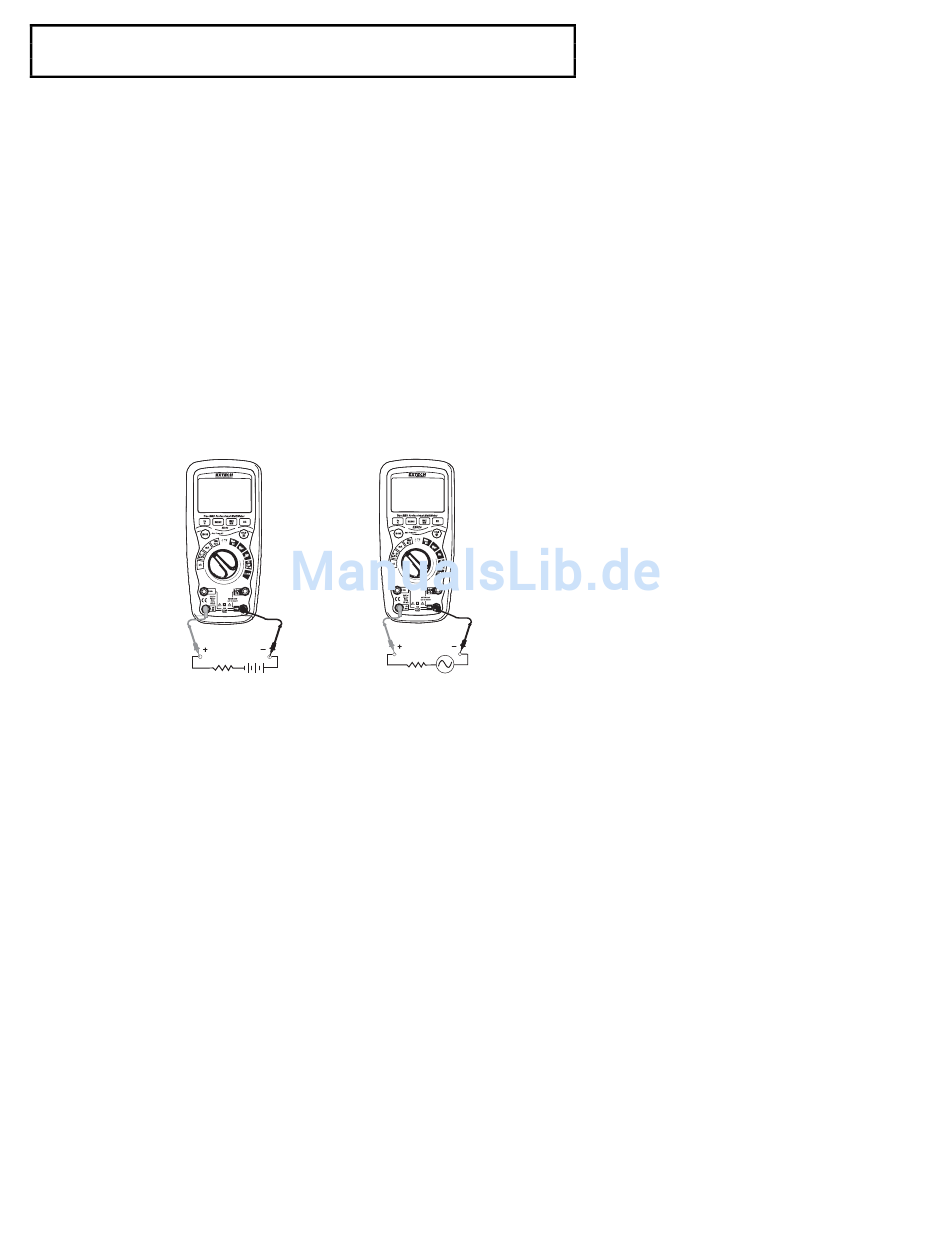

MESSUNGEN VON WECHSELSTROM/GLEICHSTROM
VORSICHT: Nehmen Sie 20A Strommessungen nicht länger als 30 Sekunden vor. Das
Überschreiten von 30 Sekunden kann zu Beschädigungen des Messgerätes und/oder
der Prüfspitzen führen.
1. Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
2. Für Strommessungen von bis zu 6000mA, stellen Sie den Funktionsschalter auf die
Position ųA für Wechselstrom (auf die "gelbe" Position ųA für Gleichstrom) und
verbinden Sie die rote Messleitung mit der ųA/mA-Buchse.
3. Für Strommessungen von bis zu 600mA, stellen Sie den Funktionsschalter auf die
Position mA für Wechselstrom (auf die "gelbe" Position mA für Gleichstrom) und
verbinden Sie den roten Messleitung mit der ųA/mA-Buchse.
4. Für Strommessungen von bis zu 20A, stellen Sie den Funktionsschalter auf die Position
10A/HZ/% für Wechselstrom (auf die "gelbe" Position 10A/HZ/% für Gleichstrom) und
verbinden die rote Messleitung mit der 10A-Buchse.
5. Drücken Sie die Taste MODE, um "AC" bzw. "DC" in der Anzeige anzuzeigen.
6. Schalten Sie die Schaltung bzw. Anlage spannungsfrei. Trennen Sie die Schaltung an
der zu messenden Stelle auf.
7. Messen Sie mit der schwarzen Prüfspitze die negative Seite und mit der roten Prüfspitze
die positive Seite des Stromkreises.
8. Legen Sie die Spannung an die Schaltung bzw. Anlage wieder an.
9. Lesen Sie die Stromstärke am LCD ab.
10. Drücken und halten Sie die Taste MODE, um "Hz" anzuzeigen.
11. Lesen Sie die Frequenz in der Anzeige ab.
12. Drücken Sie die Taste MODE nochmals für einen Moment, um "%" anzuzeigen.
13. Lesen Sie die %-Angabe in der Anzeige ab.
14. Drücken und halten Sie die Taste MODE, um zur Stromstärkemessung zurückzukehren.
