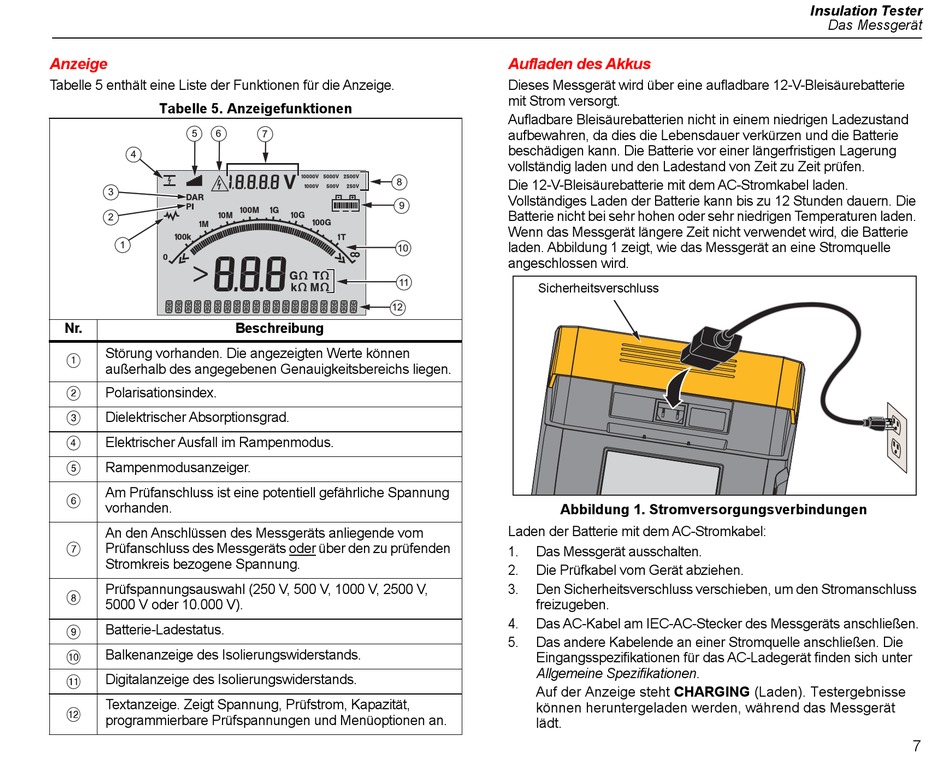

Anzeige; Aufladen Des Akkus; Insulation Tester Das Messgerät - Fluke 1555 Bedienungshandbuch

Anzeige

Tabelle 5 enthält eine Liste der Funktionen für die Anzeige.
Tabelle 5. Anzeigefunktionen
5 6
4
3
2
1
Nr.
Störung vorhanden. Die angezeigten Werte können

außerhalb des angegebenen Genauigkeitsbereichs liegen.
Polarisationsindex.

Dielektrischer Absorptionsgrad.

Elektrischer Ausfall im Rampenmodus.

Rampenmodusanzeiger.

Am Prüfanschluss ist eine potentiell gefährliche Spannung

vorhanden.
An den Anschlüssen des Messgeräts anliegende vom
Prüfanschluss des Messgeräts oder über den zu prüfenden

Stromkreis bezogene Spannung.
Prüfspannungsauswahl (250 V, 500 V, 1000 V, 2500 V,

5000 V oder 10.000 V).
Batterie-Ladestatus.

Balkenanzeige des Isolierungswiderstands.

Digitalanzeige des Isolierungswiderstands.

Textanzeige. Zeigt Spannung, Prüfstrom, Kapazität,

programmierbare Prüfspannungen und Menüoptionen an.
7
8
9
10
Beschreibung

Aufladen des Akkus

Dieses Messgerät wird über eine aufladbare 12-V-Bleisäurebatterie
mit Strom versorgt.
Aufladbare Bleisäurebatterien nicht in einem niedrigen Ladezustand
aufbewahren, da dies die Lebensdauer verkürzen und die Batterie
beschädigen kann. Die Batterie vor einer längerfristigen Lagerung
vollständig laden und den Ladestand von Zeit zu Zeit prüfen.
Die 12-V-Bleisäurebatterie mit dem AC-Stromkabel laden.
Vollständiges Laden der Batterie kann bis zu 12 Stunden dauern. Die
Batterie nicht bei sehr hohen oder sehr niedrigen Temperaturen laden.
Wenn das Messgerät längere Zeit nicht verwendet wird, die Batterie
laden. Abbildung 1 zeigt, wie das Messgerät an eine Stromquelle
angeschlossen wird.
Sicherheitsverschluss
Safety Shutter
Abbildung 1. Stromversorgungsverbindungen
Laden der Batterie mit dem AC-Stromkabel:
1. Das Messgerät ausschalten.
2. Die Prüfkabel vom Gerät abziehen.
3. Den Sicherheitsverschluss verschieben, um den Stromanschluss
freizugeben.
4. Das AC-Kabel am IEC-AC-Stecker des Messgeräts anschließen.
5. Das andere Kabelende an einer Stromquelle anschließen. Die
Eingangsspezifikationen für das AC-Ladegerät finden sich unter
Allgemeine Spezifikationen.
Auf der Anzeige steht CHARGING (Laden). Testergebnisse
können heruntergeladen werden, während das Messgerät
lädt.
