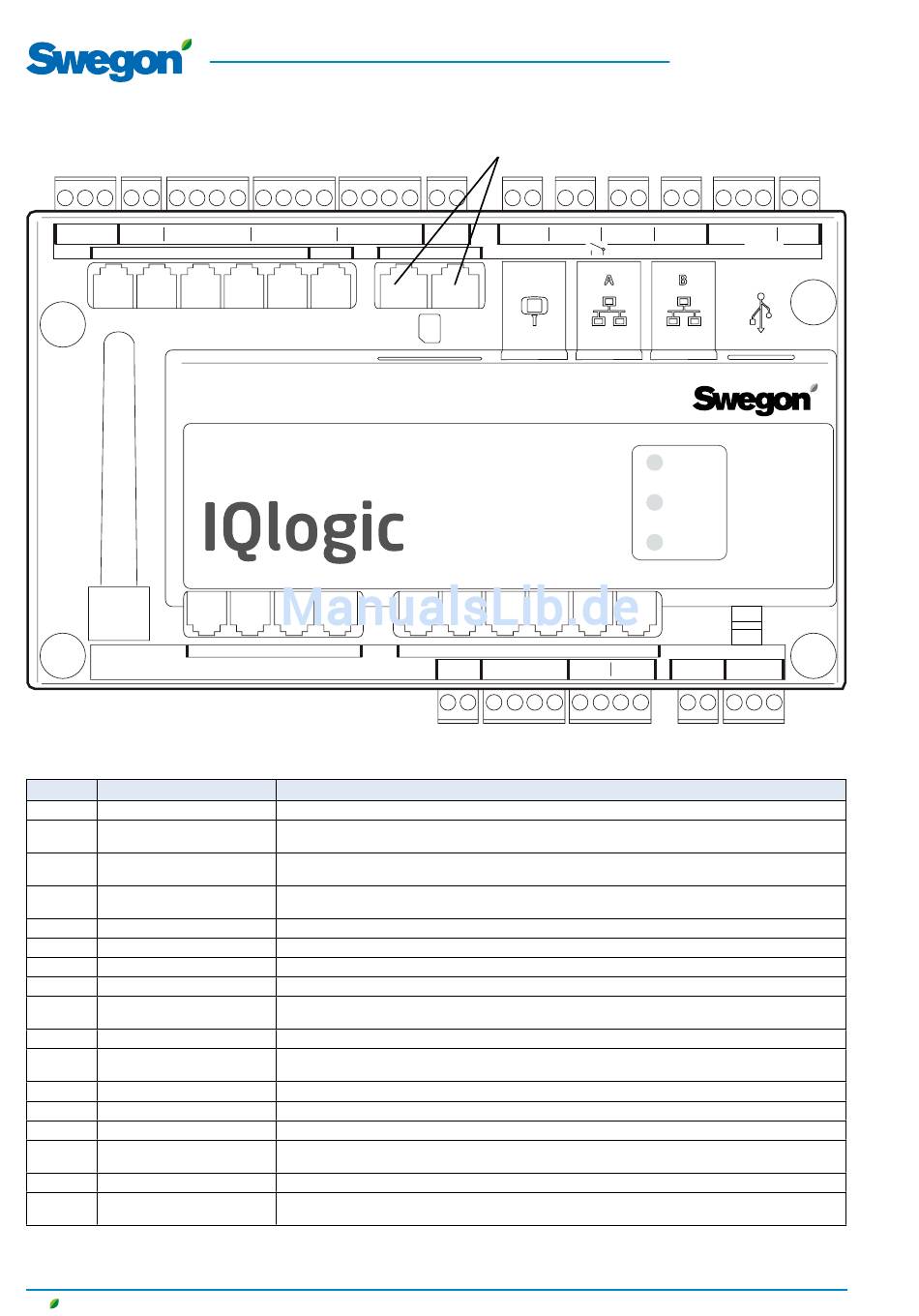

6.2 Anschlussbelegung
1
2
3
4
5
6
7
A
B
GND
+
-
+
-
Com 1
Com 2
Com 3
Sensor 1 Sensor 2
Digitale Eingänge, Anschlussklemme 4-17, Kleinspannungstyp.
Analoger Eingang, Klemme 18-19 besitzt eine Eingangsimpedanz von 66 kΩ.
230 VAC Betriebsspannung liegt an den externen Anschlussklemmen 101 (L) und 102 (N) an.
Klemme
Funktion
1,2,3
Anschlüsse für EIA-485
4,5
Externer Stopp
6,7
Externe Feuer-/Rauchfunktion 1
8,9
Externe Feuer-/Rauchfunktion 2
10,11
Externer Alarm 1
12,13
Externer Alarm 2
14,15
Externer Niedrigbetrieb
16,17
Externer Normalbetrieb
18,19
Bedarfssteuerung
20,21
Umwälzpumpe Heizung
22,23
Umwälzpumpe Kühlung bzw.
Kühlung Ein/Aus, 1 Stufe
24,25
Kühlung Ein/Aus, 2 Stufen
26,27
Betriebsanzeige
28,29,30
Klappensteuerung
31,32
Betriebsspannung
33,34
Referenzspannung
35,36,37,38 Steuerung Rezirkulationsklappe Die Rezirkulationsklappe wird mit maximal 2 mA bei 10 VDC belastet. 35= 24 VAC (G), 36= 24 VAC (G0),
Anschlussklemme 31-32, Ausgänge für Heizung/Kühlung und Klappenausgang (Anschlussklemme 28-30) dürfen gemeinsam mit maximal 32 VA (SD) oder 50 VA (RX/PX/
CX) belastet werden.
GOLD 100/120: Sind mehr als 16 VA erforderlich, verwenden Sie die Anschlussklemme 201 (G) und 202 (G0). Die Anschlussklemmen 201-202 können insgesamt mit
1)
maximal 48 VA belastet werden.
16
www.swegon.com
8
9
10
11
12
13
14
15
+
-
+
-
+
-
+
-
Com 4
Com 5
SA Temp
Sensor 3
Sensor 4
Kommentar
1= Kommunikationsanschluss A/RT+, 2= Kommunikationsanschluss B/RT-, 3= GND/COM.
Stopp des Gerätes über unterbrechenden Kontakt. Im Lieferzustand überbrückt. Wenn die Verbindung
unterbrochen wird, stoppt das Gerät.
Externe Feuer- und Rauchfunktion. Im Lieferzustand überbrückt. Wenn die Verbindung unterbrochen
wird, werden Funktionen und Alarme ausgelöst.
Externe Feuer- und Rauchfunktion. Im Lieferzustand überbrückt. Wenn die Verbindung unterbrochen
wird, werden Funktionen und Alarme ausgelöst.
Externe Kontaktfunktion. Wählbar schließend/unterbrechend.
Externe Kontaktfunktion. Wählbar schließend/unterbrechend.
Externe Kontaktfunktion. Übersteuert die Zeitschaltuhr von Stopp auf Niedrigbetrieb.
Externe Kontaktfunktion. Übersteuert die Zeitschaltuhr von Stopp oder Niedrigbetrieb auf Normalbetrieb.
Eingang 0-10 VDC. Das Eingangssignal beeinflusst die Volumenstromsollwerte für Zuluft/Abluft bei Be-
darfssteuerung. Zum Anschluss eines Fühlers, zum Beispiel CO
Freiliegender Kontakt, max. 5 A/AC1, 2 A/AC3, 250 VAC. Schließt bei Heizungsbedarf.
Freiliegender Kontakt, max. 5 A/AC1, 2 A/AC3, 250 VAC. Schließt bei Kühlbedarf.
Freiliegender Kontakt, max. 5 A/AC1, 2 A/AC3, 250 VAC. Schließt bei Kühlbedarf.
Freiliegender Kontakt, max. 5 A/AC1, 2 A/AC3, 250 VAC. Schließt bei Betrieb.
24 V WS. 28= 24 VAC gesteuert (G), 29= 24 VAC (G), 30= 24 VAC (G0).
Betriebsspannung 24 V WS. Die Anschlussklemmen 31-32 werden zusammen mit maximal 16 VA belastet.
1)
Wird vom Sicherheitsschalter unterbrochen.
Ausgang für konstant 10 VDC. Maximale Belastung 8 mA.
37= Steuersignal 0-10 VDC, 38= Zuführungssignal 0-10 VDC.
Der jeweilige Anschluss darf mit
maximal 16 VA belastet werden.
16
17
18
19
20
21
+
-
+
-
C
NO
Heat
Cool
SD
Com 6
Com 7
Com 8
Com 9
+
-
G
G0
Y
U
33
34
35
36
37
38
DE.GOLDSKFSD.180531
22
23
24
25
26
27
28
C
NO
C
NO
C
NO
P
WLAN
CPU 2
CPU 1
Glassicherung
Com 10 Com 11
24V AC In
18V AC In
230V AC Out
39 40
41 42
43 44
45 46
, CO und VOC.
2
Änderungen vorbehalten.
29
30
31
32
G
G0
G
G0
24V AC
3,15 A
230V AC In
