2.6.3 Größe 014-120
Nachstehend werden verschiedene Bauteile anhand einer vereinfachten und schematischen Beschreibung
einzeln dargestellt.
1

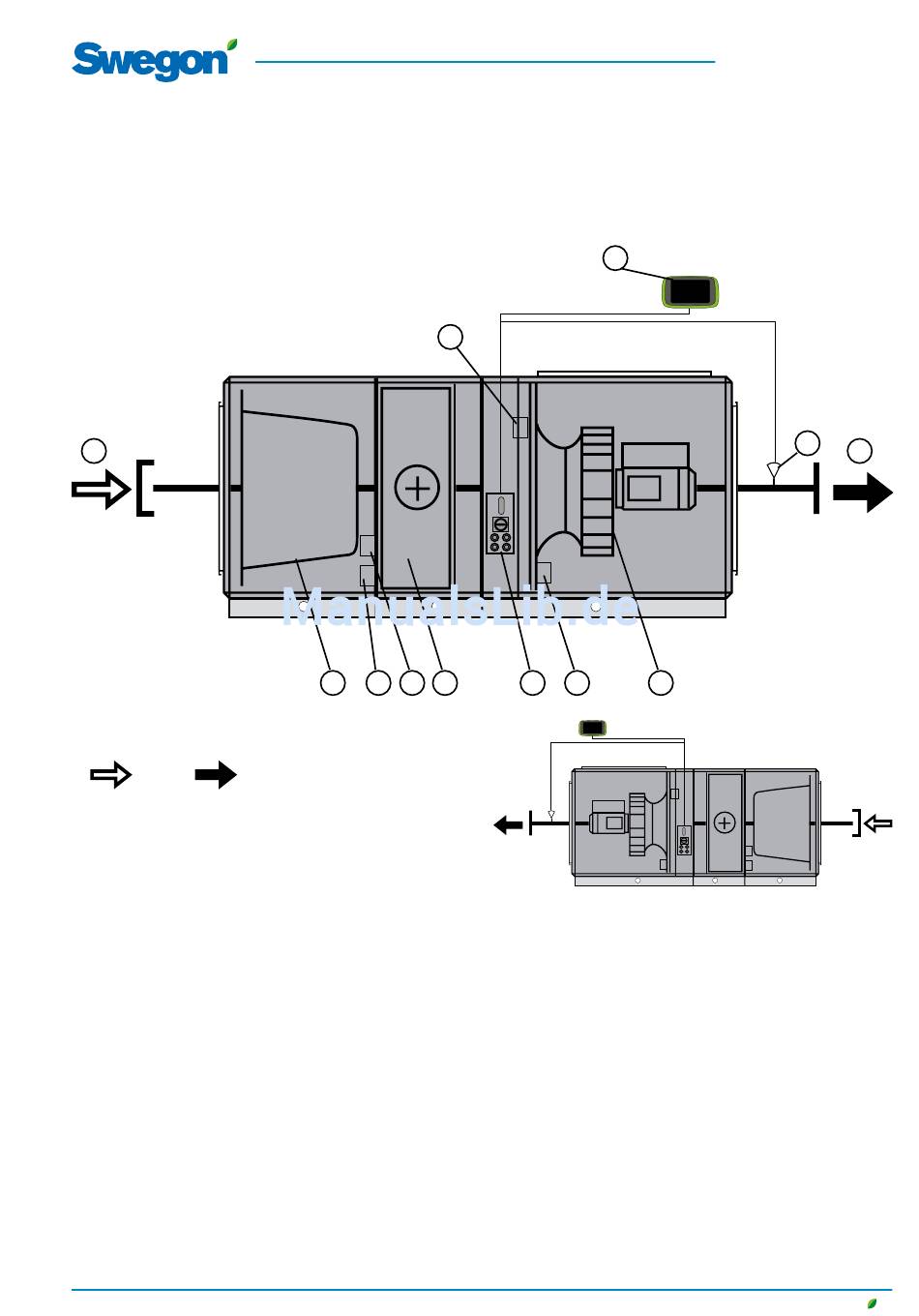

Abb. 6a
Außenluft
Zuluft
Das Gerät ist erhältlich in Rechtsausführung, siehe Abb. 6a, oder
in Linksausführung, siehe Abb. 6b. Das Gerät kann auch nur aus
Filter und Ventilator oder nur einem Ventilator bestehen.
Das Gerät ist hier als Zuluftgerät dargestellt. Bei der Verwendung
als Abluftgerät wechseln die mit * gekennzeichneten Teile Funk-
tion und Bezeichnung (d. h. die Teile werden entsprechend der
Funktion – Zuluft oder Abluft – bezeichnet).
Position und Bezeichnung der Teile
1
AUSSENLUFT*
(Bei einem Abluftgerät Abluft)
2
Temperaturfühler Außenluft/Dichtesensor, Zuluft*
(Bei Abluftgerät Temperaturfühler Abluft/ Dichtesensor,
Fortluft)
3
Handterminal
4
Zulufttemperaturfühler (im Zuluftkanal anzubringen)
(Wird nicht beim Abluftgerät verwendet.)
5
ZULUFT*
(Bei Abluftgerät Fortluft)
6
Zuluftventilator* mit Motor und Motorsteuerung
(Bei Abluftgerät Abluftventilator mit Motor und Motorsteu-
erung)
Änderungen vorbehalten.
2
12
11
10
9
7
8
9
10 Fühler Außentemperatur*
11 Druckfühler Zuluftfilter* (Funktionsumschalterstellung = 3)
12 Eventuell Zuluftfilter*
3
8
7
6
Abb. 6b
Druckfühler Zuluftventilator* (Funktionsumschalterstellung
= 2)
(Bei Abluftgerät Druckfühler Abluftventilator)
Schaltkasten mit Steuereinheit
Eventuell Registerwärmetauscher Zuluft*
(Bei Abluftgerät Registerwärmetauscher Abluft)
(Nur bei Gerät mit Registerwärmetauscher)
(Bei einem Abluftgerät Fühler Temperatur / relative Luft-
feuchtigkeit Abluft)
(Bei Abluftgerät Druckfühler Abluftfilter)
(Bei Abluftgerät Abluftfilter)
DE.GOLDSKFSD.180531
4
5
www.swegon.com
