Pumpen mit Drehstrommotoren müssen an einen

externen Motorschutzschalter mit Differentialaus-

löser angeschlossen werden, dessen eingestellter

Nennstrom mit den Stromdaten des Pumpentypen-

schildes übereinstimmen muss. Auf eine allpolige

Trennung mit Kontaktöffnungsweite von min. 3 mm

(pro Pol) ist zu achten.

Wird ein Schwimmerschalter an eine Pumpe mit

Drehstrommotor angeschlossen, ist ein Motorschutz-

schalter mit elektromagnetischem Differentialaus-

löser erforderlich.

Pumpen mit Einphasenmotoren besitzen einen ein-

gebauten Thermoschalter und benötigen deshalb

keinen weiteren Motorschutz.

Warnung

Bei Überlastung des Motors schaltet der

Thermoschalter den Motor automatisch

aus. Nach ausreichender Abkühlung

schaltet der Motor automatisch wieder ein.

3.1 Kontrolle der Drehrichtung

(Nur bei Drehstrommotoren)

Wenn die Pumpe an eine neue Installation ange-

schlossen wird, muss eine Drehrichtungskontrolle

vorgenommen werden.

Vorgehensweise:

1. Pumpe so stellen, dass das Laufrad beobachtet

werden kann.

2. Pumpe kurzzeitig einschalten.

3. Drehrichtung des Laufrades beobachten.

Die richtige Drehrichtung ist durch einen Pfeil auf

dem Einlaufsieb vorgegeben (im Uhrzeigersinn,

wenn von unten gesehen). Bei Drehrichtungs-

wechsel sind zwei Phasen der Zuleitung am

Motor zu vertauschen.

Ist die Pumpe in einem Rohrsystem installiert, kann

die Drehrichtungskontrolle wie folgt vorgenommen

werden:

1. Pumpe einschalten und Wassermenge oder

Förderhöhe prüfen.

2. Pumpe ausschalten und zwei Phasen zum Motor

vertauschen.

3. Pumpe einschalten und Wassermenge oder

Förderhöhe prüfen.

4. Pumpe ausschalten.

Die unter Punkt 1. und 3. erhaltenen Resultate

vergleichen. Die Drehrichtung, welche die größere

Wassermenge oder Förderhöhe ergibt, ist die rich-

tige.

4. Montage

Warnung

Die Montage der Pumpe darf nur von qua-

lifiziertem Fachpersonal ausgeführt wer-

den.

Unilift AP35 und AP50: Es muss sicherge-

stellt werden, dass Personen nicht verse-

hentlich mit dem Laufrad in Berührung

kommen können.

Gemäß DIN EN 60335-2-41/A2:2010 ist

dieses Produkt mit einem 5 Meter langen

Hinweis

Netzkabel nur für die Anwendung im

Innenbereich bestimmt.

4.1 Anschluss

Bei fester Installation empfiehlt es sich, eine

Verschraubung, ein Rückschlagventil und ein

Absperrventil auf die Druckleitung zu montieren.

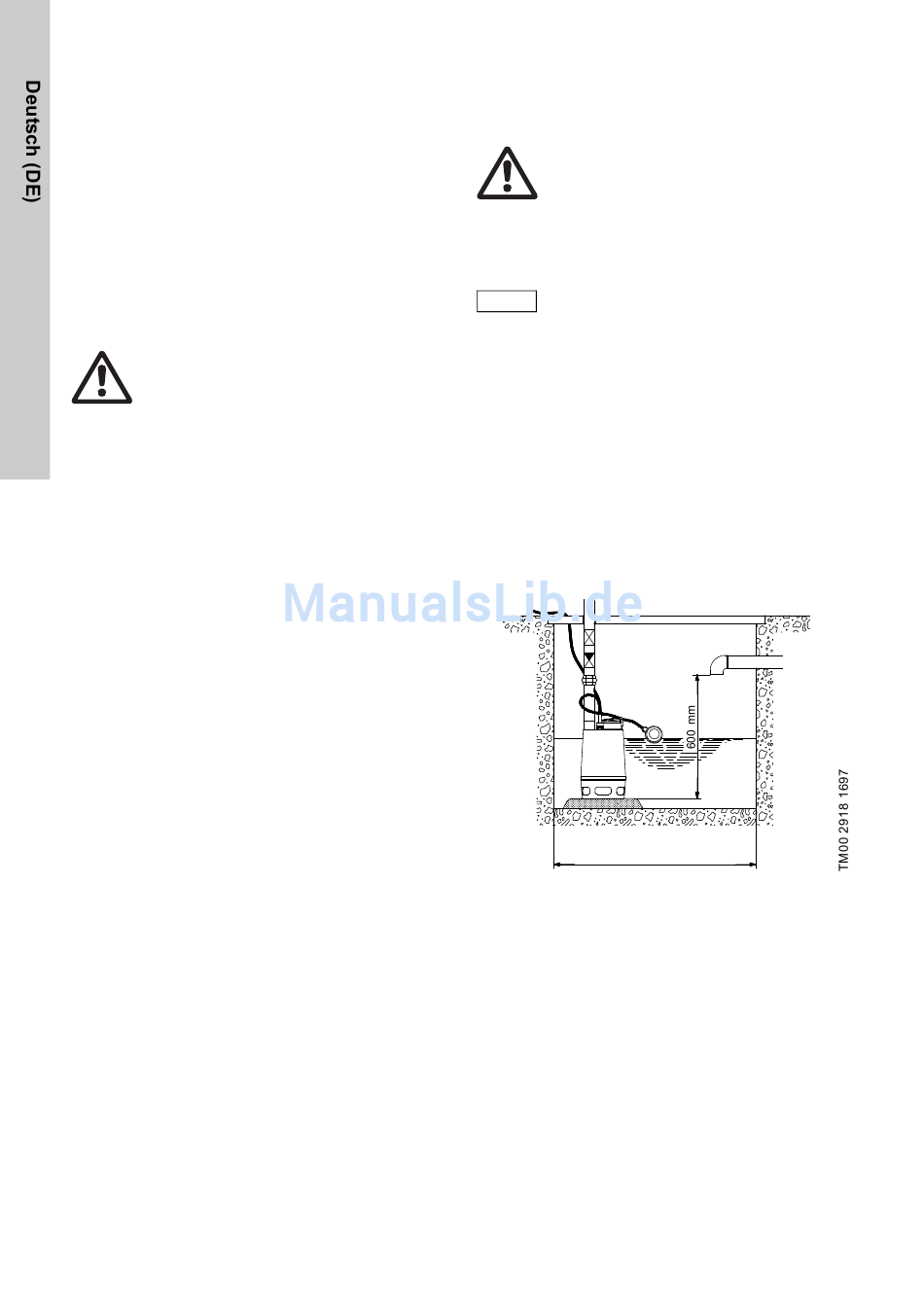

Soll die Pumpe mit der in Abb.

malen freien Kabellänge (100 mm) in einem Brunnen

installiert werden, müssen die Abmessungen des

Brunnens den in Abb.

angegebenen Mindest-

Maßen entsprechen.

Weiterhin ist der Brunnen so zu bemessen, dass der

Wasserzulauf zum Brunnen nicht größer ist als die

Förderleistung der Pumpe.

‹

550 mm

Abb. 2

angeführten mini-

‹
