Abb. 2a: Das Stativ mit
Zubehörablage
Abb. 2b: Stativbeinklemmung
Abb. 2c: Stativkopf
Abb. 2d: Zentralschraube
Niemals mit dem Teleskop in oder in die Nähe der Sonne blicken: E
8

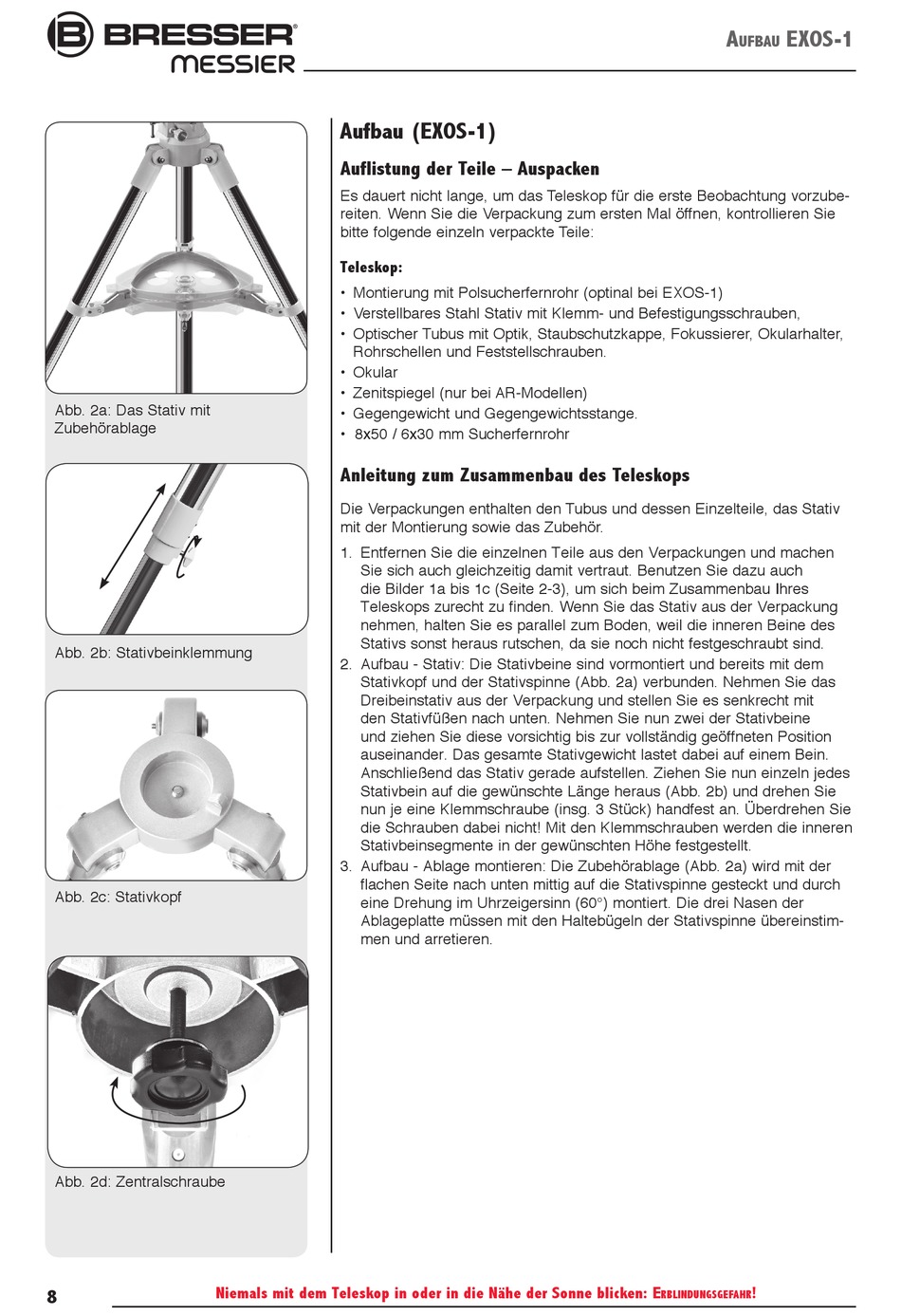

Aufbau (EXOS-1)

Auflistung der Teile – Auspacken
Es dauert nicht lange, um das Teleskop für die erste Beobachtung vorzube-
reiten. Wenn Sie die Verpackung zum ersten Mal öffnen, kontrollieren Sie
bitte folgende einzeln verpackte Teile:
Teleskop:
• M ontierung mit Polsucherfernrohr (optinal bei EXOS-1)
• V erstellbares Stahl Stativ mit Klemm- und Befestigungsschrauben,
• O ptischer Tubus mit Optik, Staubschutzkappe, Fokussierer, Okular h alter,
Rohrschellen und Feststellschrauben.
• O kular
• Z enitspiegel (nur bei AR-Modellen)
• G egengewicht und Gegengewichtsstange.
• 8 x50 / 6x30 mm Sucher f ernrohr
Anleitung zum Zusammenbau des Teleskops
Die Verpackungen enthalten den Tubus und dessen Einzelteile, das Stativ
mit der Montierung sowie das Zubehör.
1. Entfernen Sie die einzelnen Teile aus den Verpackungen und machen
Sie sich auch gleichzeitig damit vertraut. Benutzen Sie dazu auch
die Bilder 1a bis 1c (Seite 2-3), um sich beim Zusammenbau Ihres
Teleskops zurecht zu finden. Wenn Sie das Stativ aus der Verpackung
nehmen, halten Sie es parallel zum Boden, weil die inneren Beine des
Stativs sonst heraus rutschen, da sie noch nicht festgeschraubt sind.
2. Aufbau - Stativ: Die Stativbeine sind vormontiert und bereits mit dem
Stativkopf und der Stativspinne (Abb. 2a) verbunden. Nehmen Sie das
Dreibeinstativ aus der Verpackung und stellen Sie es senkrecht mit
den Stativfüßen nach unten. Nehmen Sie nun zwei der Stativbeine
und ziehen Sie diese vorsichtig bis zur vollständig geöffneten Position
auseinander. Das gesamte Stativgewicht lastet dabei auf einem Bein.
Anschließend das Stativ gerade aufstellen. Ziehen Sie nun einzeln jedes
Stativbein auf die gewünschte Länge heraus (Abb. 2b) und drehen Sie
nun je eine Klemmschraube (insg. 3 Stück) handfest an. Überdrehen Sie
die Schrauben dabei nicht! Mit den Klemmschrauben werden die inneren
Stativbeinsegmente in der gewünschten Höhe festgestellt.
3. A ufbau - Ablage montieren: Die Zubehörablage (Abb. 2a) wird mit der
flachen Seite nach unten mittig auf die Stativspinne gesteckt und durch
eine Drehung im Uhrzeigersinn (60°) montiert. Die drei Nasen der
Ablageplatte müssen mit den Haltebügeln der Stativspinne übereinstim-
men und arretieren.
