Betriebsanleitung
AR-90 · AR-102 · AR-127S/L · AR-152S/L· NT-130 · NT-150S/L · NT-203

Werbung

loading

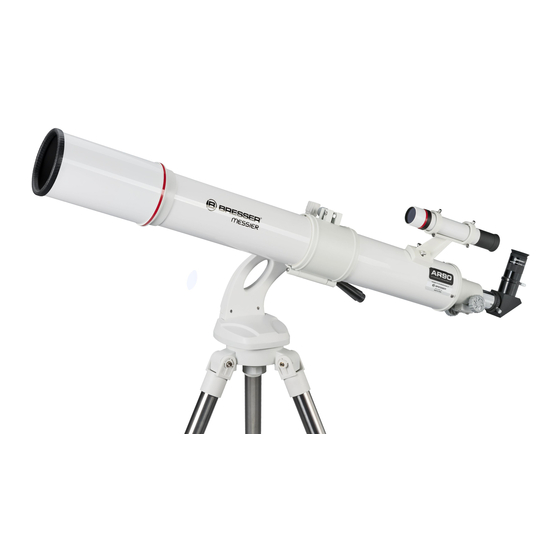

Inhaltszusammenfassung für Bresser MESSIER AR-90

  • Seite 1 Betriebsanleitung AR-90 · AR-102 · AR-127S/L · AR-152S/L· NT-130 · NT-150S/L · NT-203...
  • Seite 2 llgEmEinE EilE ErzEichnis Abb. 1a: Das Messier Teleskop inklusive Sucherfernrohr. Optischer Aufbau, hier am Newton gezeigt. 3& Abb. 1c: Das Exos1 Stativ Abb. 1b: Detailansicht des Fokussierers und 3& des Sucher fernrohr-Aufbaus (hier: einfaches Sucherfernrohr) am Beispiel des Newton. Die Detailansicht eines Refraktor-Fokussieraufbaus finden Sie auf Seite 10.
  • Seite 3 llgEmEinE EilE ErzEichnis 1&  2& 1&  Abb. 1d, oben: Die Messier Montierung EXOS2 2& Abb. 1d, links: Die Messier Montierung EXOS1 Erklärungen zu den Punkten: Siehe S. 5 ff arnung Verwenden Sie ein Teleskop niemals für einen ungeschützten Blick auf die Sonne! Sobald Sie direkt in die Sonne oder auch nur in ihre unmittelbare Umgebung blicken, riskieren Sie sofortige und unheilbare Schäden in Ihrem Auge.
  • Seite 4 •    K ein Teil dieser Anleitung darf ohne schriftliche Genehmigung der Meade Instruments Europe GmbH & Co. KG in irgendeiner Form  reproduziert, gesendet, übertragen oder in eine andere Sprache übersetzt werden. Änderungen und Irrtümer vorbehalten. •    F üllen Sie bitte sogleich ihre Produktregistration (Seite 42) aus und senden Sie sie an Meade Instruments Europe zurück. Nur durch  diese Registration kommen Sie in den Genuss der Original-Garantie für Ihr Bresser Messier-Teleskop! • Diese Anleitung bitte aufbewahren und zum weiteren Nachschlagen griffbereit halten. ® Der Name „Bresser“ und das Bresser-Logo sind eingetragene Warenzeichen. „Messier“ ist ein Warenzeichen der Meade Instruments Europe GmbH & Co. KG. © 2013 Meade Instruments Europe GmbH & Co. KG, Germany...
  • Seite 5 ElEskop auTEilE Die Messier-Serie: Ihr persönliches Fenster zum Universum Die Instrumente der Bresser Messier-Serie sind vielseitige und hochauflö- sende Teleskope. Die Messier-Teleskope zeigen die Natur in noch größe- ren, detaillierten Ein zelheiten. Beobachten Sie aus einer Entfernung von 50 Metern die Fein struktur von Vogelfedern oder studieren Sie die Saturnringe in einer Ent fernung von 1,3 Milliarden Kilometern. Beobachten Sie Nebel, Sternhaufen und weit entfernte Ga laxien jenseits der Gren zen unseres Sonnensystems. Die Bresser Messier-Teleskope sind außerdem voll und ...
  • Seite 6 ElEskop auTEilE Sucherfernrohr an seinem Platz zu befestigen (siehe 4). Mehr dazu auf  Seite 10. 16 Fokussierfeststellschraube: Verhindert das Verrutschen der Fokussiereinheit beim Gebrauch von zusätzlichem, schwerem Zubehör  (z. B. Kamera). Beim normalen Gebrauch eines Okulars oder eines Zenitspiegel ist die Verwendung der Schraube nicht notwendig. 17 Deklinations Klemmung: Sie beeinflußt die manuelle Bewegung des  Teleskops. Durch eine Drehung der DEC-Klemmung entgegen dem Wichtiger Hinweis: Uhrzeigersinn lösen Sie die Teleskopklemmung. Sie können das ...
  • Seite 7 ElEskop auTEilE 36    H öhenverstellbare Stativbeine: Tragen die Teleskopmontierung. Beachten Sie, dass der Zapfen für die Azimuth - Feinverstellun des Statives Richtung Norden zeigt. (Seite 11) Die Montierung wird auf den Stativkopf aufgesetzt . 37    Z ubehörablage: Bringt zusätzliche Okulare oder anderes Zubehör in  angenehme Reichweite. 38 ...
  • Seite 8 ufbau Aufbau (Exos1) Auflistung der Teile – Auspacken Es dauert nicht lange, um das Teleskop für die erste Beobachtung vorzube- reiten. Wenn Sie die Verpackung zum ersten Mal öffnen, kontrollieren Sie  bitte folgende einzeln verpackte Teile: Teleskop: •    M ontierung mit Polsucherfernrohr (optinal bei EXOS1) •    V erstellbares Stahl Stativ mit Klemm- und Befestigungsschrauben, •    O ptischer Tubus mit Optik, Staubschutzkappe, Fokussierer, Okular  h alter,  Rohrschellen und Feststellschrauben.
  • Seite 9 ufbau 5. Befestigung des Gegengewichts an der Gegengewichtsstange: Schrauben Sie die Basis der Gegengewichtsstange (20, Abb. 1d) bis zum Gewindeende der Stange, und schrauben Sie sie auf die Gegengewichtsstange (22, Abb. 1d) das Gewinde am unteren Ende der Deklinationsachse ein. Anschließend  kontern Sie die Stange mit der Basis. Wenn Sie durch die große Bohrung im  Gegengewicht schauen, erkennen Sie den Bolzen, der das Loch blockiert. Wenn Sie das Gegengewicht leicht bewegen verschwindet der Bolzen in seiner Bohrung und gibt das Loch frei.
  • Seite 10 ufbau 9. Anbringen der Sucherfernrohrhalterung: (Abb. 9b): Schieben Sie die Sucherfernrohr halterung in den Schlitz der Aufnahme, die bereits am Tubus montiert ist. Fixieren Sie die Aufnahme durch Festziehen der Klemm schrau ben. 9a. Anbringen des Sucherfernrohrs: Entfernen Sie die Sucherjustier- einschieben schrauben (5, Abb.
  • Seite 11 ufbau Aufbau (Exos2) Auflistung der Teile – Auspacken Es dauert nicht lange, um das Teleskop für die erste Beobachtung vorzube- reiten. Wenn Sie die Verpackung zum ersten Mal öffnen, kontrollieren Sie  bitte folgende einzeln verpackte Teile: Teleskop: Abb. 3: Das Stativ •    M ontierung mit Polsucherfernrohr. •    V erstellbares Stahl Stativ mit Klemm- und Befestigungsschrauben, •    O ptischer Tubus mit Optik, Staubschutzkappe, Fokussierer, Okular  h alter,  Rohrschellen und Feststellschrauben.
  • Seite 12 ufbau 1d) das Gewinde am unteren Ende der Deklinationsachse ein. Anschließend  DEC-Teilkreis kontern Sie die Stange mit der Basis. Wenn Sie durch die große Bohrung im  Basis Gegengewicht schauen, erkennen Sie den Bolzen, der das Loch blockiert. Wenn Sie das Gegengewicht leicht bewegen verschwindet der Bolzen in Gegengewichts- seiner Bohrung und gibt das Loch frei. Sollte er das nicht tun, drehen Sie Klemmschraube die Gegengewichtsschraube solange vorsichtig auf, bis sich der Bolzen Gegen-...
  • Seite 13 rsTE chriTTE Legen Sie die Staubschutzkappe an einen sicheren Platz und set- Okular zen Sie sie wieder ein, wenn Sie mit dem Beobachten fertig sind, damit kein Schmutz in das Teleskop eindringt. Öffnen Sie die Okular- Sucher klemmschrauben (1, Abb. 1a) und setzen Sie das mitgelieferte Okular (3, Abb.1a) in die Okularhalterung ein. Ziehen Sie anschließend die ...
  • Seite 14 rsTE chriTTE 3. Halten Sie den Tubus dann noch einmal fest, damit er sich nicht frei bewegen kann. Schließen Sie dann die RA-Klemmung (33, Abb. 1d) und  öffnen sie die DEC-Klemmung (17, Abb. 1d) wieder. Das Tele  s kop ist  nun in der Lage, sich frei um die DEC-Achse zu bewegen.  Lockern Sie die Rohrschellen klemmschrauben (13, Abb. 1a), so dass der Haupttubus in den Rohr schellen leicht vor und zurück rutschen kann.
  • Seite 15 rsTE chriTTE einstellungen durch. Verfahren Sie dabei so, wie in den Schritten 3 und Justierschrauben Sucherokular 4 beschrieben. Mit dieser Ausrichtung werden Objekte, die zuerst im weiten Gesichtsfeld des Sucherfernrohrs zu sehen waren, auch im Okular des Hauptteleskops zu sehen sein. Sucherhalterung Abb. 14: Aufbau des 8x50 ...
  • Seite 16 rsTE chriTTE Auswahl des Okulars Die Hauptaufgabe eines Fernrohrokulars besteht darin, das Bild, das von der Hauptoptik des Teleskops erzeugt wird, zu vergrößern. Jedes Okular  besitzt eine bestimmte Brennweite, die man in Millimetern (mm) angibt. Je kleiner diese Brennweite ist, desto stärker fällt die entsprechende Vergrößerung aus: Zum Beispiel hat ein Okular mit einer Brennweite von  9 mm eine höhere Vergrößerung als ein Okular mit 25 mm. Ihr Teleskop wird mit einem Okular geliefert, das Ihnen ein weites, schönes  Gesichtsfeld mit einer hohen Auflösung bietet.
  • Seite 17 EobachuTng Beobachtung WICHTIGER HINWEIS: Beobachtung mit manueller Bedienung Objekte, die durch den Sucher gesehen werden, erscheinen auf Nachdem das Teleskop wie beschrieben zusammengebaut und ausbalan- dem Kopf stehend und seiten- ciert ist, sind Sie für eine manuelle Beobachtung bereit. Suchen Sie sich ein verkehrt.
  • Seite 18 EobachTung Nachführung eines Objektes Während sich die Erde unter dem Nachthimmel dreht, scheinen sich die Sterne von Osten nach Westen zu bewegen. Die Geschwindigkeit, mit der Norden Den Tubus die Sterne diese Bewegung vollziehen, nennt man „siderische Geschwin- nach Norden  ...
  • Seite 19 arTung und ErVicE Allgemeine Wartungshinweise Die Teleskope der Messier-Serie sind als optische Präzisionsinstrumente anzusehen, die Ihnen viele Jahre Freude bereiten werden. Solange Sie Ihrem Messier-Teleskop die einem Präzisionsinstrument gebührende Sorgfalt und Auf merksamkeit zukommen lassen, werden Sie nur sehr selten einen werk ...
  • Seite 20 ErVicE Justage des Newton-Systems Alle Bresser Newton Teleskope werden im Werk vor dem Ver sand präzise kollimiert. Es kann jedoch vorkommen, dass durch Er schütter ungen beim Transport das optische System verstellt wird und neu kollimiert werden  muß. Eine erneute Justierung der Optik ist ziemlich einfach. Die AR-Modelle sind reine Linsen-   t eleskope. Hier ist es nicht nötig,  Die Durchführung der Kollimation eines Messier NT-203 Teleskops unter- scheidet sich allerdings aufgrund des schnellen Öffnungsverhältnisses von...
  • Seite 21 arTung und ErVicE Wie oben beschrieben, werden die 4 Kollimationsschrauben (Abb. 31b)  im Kunststoffgehäuse des Fangspiegels während der Kollimation für zwei unterschiedliche Justagemöglichkeiten verwendet. WICHTIGER HINWEIS: Ziehen Sie die 4 Kollimationsschrauben (Abb. 31b) niemals gewaltsam über  deren normalen Anschlag fest. Schrauben Sie die Kollimations schrauben nie weiter als zwei volle Umdrehungen gegen den Uhrzeigersinn auf (nicht mehr als 2 volle Umdrehungen in Lockerungs  p osition), sonst könnte sich  der Fangspiegel in seiner Halterung lockern.
  • Seite 22 arTung und ErVicE Die optische Qualität eines Teleskops kann nicht anhand des „Taschen- lampen-Tests“ beurteilt werden. Eine zuverlässige Kontrolle der optischen Qualität kann nur durch das sorgfältige Testen an einem Stern erfolgen. Hinweis: Kundendienst Die Produktregistration finden Sie auf Seite 42. Füllen Sie diese  Wenn Sie in Bezug auf Ihr Messier-Teleskop eine Frage haben sollten, wenden Sie bitte sogleich aus und senden sich bitte an die Kundendienst-Abteilung von Meade Instruments Europe.
  • Seite 23 EchnischE aTEn AR-102 Achromatischer Refraktor mit EXOS 2 Artikelnummer  47-02108 Optische Bauart achromatischer Refraktor Freie Öffnung  4” = 102 mm Brennweite 1000 mm Öffnungsverhältnis / fotografische Blende f/10 Maximale Auflösung  1,11 Bogensekunden Vergütung Multi-Vergütet Montierung EQ-EXOS 2  Aluminium-Guß, Deutsche Bauart parallaktische Ausrichtung RA- und DEC-Antriebssystem   über flexible Wellen Max. sinnvolle Vergrößerung  200x Stativ  höhenverstellbares Stahlrohr-Feldstativ Nettogewicht des Teleskops 18,1 kg AR-127 S/L Achromatischer Refraktor mit EXOS 2 Artikelnummern ...
  • Seite 24 EchnischE aTEn NT-150 S/L Newton-Reflektor mit EXOS 2 Artikelnummern  47-50758 / 47-50128 Optische Bauart Newton Freie Öffnung  6” = 150 mm Brennweite 750mm / 1200 mm Öffnungsverhältnis / fotografische Blende f/5 bzw. f/8 Maximale Auflösung  0,76 Bogensekunden Montierung EQ-EXOS 2  Aluminium-Guß, Deutsche Bauart parallaktische Ausrichtung RA- und DEC-Antriebssystem   über flexible Wellen Max. sinnvolle Vergrößerung  300x Stativ  höhenverstellbares Stahlrohr-Feldstativ Nettogewicht des Teleskops  20,8 / 22,45 kg NT-203 Newton-Reflektor mit EXOS 2 Artikelnummer ...
  • Seite 25 a: a nhang sTronomischE oordinaTEn Anhang A: Astronomische Koordinaten Ausrichtung auf den Himmelspol Bei einer Ausrichtung auf den Himmelspol wird das Teleskop so orien- tiert, dass die horizontale und vertikale Achse des Teleskops (Azimut und Elevation) mit dem himmlischen Koordinatensystem übereinstimmt. Wenn Sie Ihr Teleskop auf den Himmelspol ausrichten wollen, dann ist es unabdingbar, dass Sie ein Verständnis dafür entwickeln, wie und wo ein kosmisches Objekt geortet werden kann, während es sich am Himmel weiterbewegt.
  • Seite 26 a: a nhang sTronomischE oordinaTEn •    D eklination: Die himmlische Entsprechung der irdischen Breitengrade nennt man „Deklination“ oder „DEC“, sie wird in Winkelgraden, Bogenminuten und Bogensekunden angegeben (z.B. 15° 27‘33“). Eine nördlich des Himmelsäquators verlaufende Deklination wird mit einem  „+“-Zeichen vor dem entsprechenden Winkelbetrag gekennzeichnet (die Deklination des nördlichen Himmelspols beträgt zum Beispiel +90°). ...
  • Seite 27 a: a nhang sTronomischE oordinaTEn Beachten Sie, dass der RA-Teilkreis zwei Ziffernreihen aufweist. Es laufen also zwei Zahlenreihen in gegenläufiger Richtung um den RA-Teilkreis herum. Die äußere Zahlenreihe (gegen den Uhrzeigersinn ansteigend) dient  für Beobachter auf der nördlichen Erdhalbkugel. Die innere Zahlenreihe (im  Uhrzeigersinn zunehmend) wird von Beobachtern verwendet, die auf der südlichen Hemisphäre tätig sind. Wie Sie ein Objekt mit Teilkreisen einstellen, das Sie nicht durch eine einfache visuelle Ortung finden können Zunächst müssen Sie erst einmal Ihr Teleskop auf den Himmelspol aus- richten.
  • Seite 28 b: n nhang üTzlichE abEllEn Anhang B: Nützliche Tabellen Tabelle für die geografische Breite aller größeren Weltstädte Zur Unterstützung der Verfahren für die „Ausrichtung auf den Himmelspol“ auf Seite 25 sind im folgenden die Breitengrade verschiedener Welt städte aufgeführt. Wenn Sie die geografische Breite Ihres Beobachtungs ortes ermitteln möchten, der in dieser Tabelle nicht auftaucht, so suchen Sie sich ...
  • Seite 29 b: n nhang üTzlichE abEllEn VEREINIGTE STAATEN VON AMERIKA Stadt Land Breite Albuquerque New Mexico 35° N Anchorage Alaska 61° N Atlanta  Georgia  34° N Boston  Massachusetts  42° N Chicago  Illinois  42° N Cleveland  Ohio  41° N Dallas Texas 33° N Denver  Colorado  40° N Detroit ...
  • Seite 30 c: p nhang olausrichTung Anhang C: Drehschalter für Verbesserung der Polausrichtung Beleuchtung Das Polsucherfernrohr Normalerweise reicht eine einfache Einnordung für die meisten Beobachter Polsucher- aus und auch der Gebrauch des Polsucherfernrohrs ist für sie nicht notwen- Okular dig. Demjenigen Beobachter jedoch, der höhere Anforderungen stellt, wie  z. B. die Astrofotografie, bietet das Polsucherfernrohr die Möglichkeit, die  Teleskopmontierung noch präziser auf den Himmelsnordpol auszurichten.
  • Seite 31 c: p nhang olausrichTung Dazu öffnen Sie eine der drei seitlichen Inbusschrauben, die sich unterhalb des  Monatsteilkreises befinden. Ziehen Sie dann die beiden anderen Inbus schrauben an, bis der Polsucher wieder fest sitzt. Prüfen Sie dann erneut die Bewegung des Landobjekts beim Drehen der Montierung. Fahren Sie mit den drei Inbus schrau ben fort, bis das Landobjekt sich beim Drehen der Montierung nicht mehr bewegt.
  • Seite 32 c: p nhang olausrichTung Beobachter auf der Südhalbkugel der Erde: S  - 7a) Erkennen Sie die trapezförmige Figur im Gesichtsfeld. Dies sind die vier Sterne  Sigma, Tau, Chi und Ypsilon im Sternbild Octans. Drehen Sie das Teleskop zunächst nur in der RA-Achse, bis die Orientierung der vier Sternpositionen auf dem Skalenplättchen des Polsucherfernrohrs ungefähr mit der Orientierung der vier Sterne am Himmel über- ein stimmt.
  • Seite 33 d: a nhang sTronomischE rundlagEn Anhang D: Astronomische Grundlagen Zu Beginn des 17. Jahrhunderts nahm sich der italienische Wissenschaftler Galileo Galilei ein primitives Fernrohr, das erheblich kleiner als Ihr Messier- Teleskop war, und richtete es nicht mehr auf ferne Bäume und Berge, sondern fing damit an, den Himmel zu betrachten.
  • Seite 34 d: a nhang sTronomischE rundlagEn Die „Maria“ (Mehrzahl von „Mare“) oder auch „Mondmeere“ erscheinen als glatte, dunkle Zonen, die sich über die Mondoberfläche erstrecken. Diese dunklen Gebiete gelten als ausgedehnte Beckenlandschaften, die vor langer Zeit durch Abstürze von Meteoren oder Kometen entstanden sind. Als Folge hiervon wurden sie später noch mit glutflüssiger Lava aus dem Mondinneren aufgefüllt.
  • Seite 35 d: a nhang sTronomischE rundlagEn Deep-Sky-Objekte Um Sternbilder, einzelne Sterne oder „Deep-Sky-Objekte“ („Langstrecken- objekte“) ausfindig zu machen, ist der Gebrauch einer Sternkarte anzu- raten. Im Folgenden werden nun verschiedene Beispiele von Deep-Sky- Objekten aufgeführt:  handelt es sich um riesige gasförmige Objekte, die selbst  - Bei den Sternen ständig leuchten, weil sie in ihrem Zentrum durch Kernfusion Energie er zeugen. Aufgrund ihrer gewaltigen Entfernung erscheinen alle Sterne als nadelscharfe Lichtpunkte, ganz unabhängig davon, wie groß das verwende- te Teleskop auch sein mag.
  • Seite 36 d: a nhang sTronomischE rundlagEn Ausgehend von den beiden „Zeiger-Sternen“ – den beiden hinteren Sternen des Wagenkastens – ziehen Sie eine fünffache Verlängerung bis hin zum Polarstern. Verlängern Sie diese Linie noch weit über den Polarstern hinaus, dann erreichen Sie das große Sternenquadrat, das sich der  Pegasus und die Andromeda miteinander teilen. Das Sommerdreieck stellt eine auffallende Himmelsregion links von der Deichsel des Großen Wagens dar. Dieses Dreieck besteht aus drei sehr ...
  • Seite 37 d: a nhang sTronomischE rundlagEn „Du und das Universum“ Die Entfernung zwischen Erde und Mond Entfernung = 383.000 km Erde Mond Durchmesser = 12.664 km Durchmesser = 3.456 km Die Entfernung zwischen den Planeten Sonne Die Entfernung zwischen Erde und Sonne beträgt 149 Mio. km oder 1 Astronomische Einheit (AE). MerKur Venus Erde Mars Entfernung zur Sonne = 0,39 AE Entfernung zur Sonne = 0,72 AE Entfernung zur Sonne = 1,00 AE Entfernung zur Sonne = 1,52 AE...
  • Seite 38 E: r nhang EfErEnzsTErnE im inTEr Winter Abb. 50: Himmelsanblick im Winter (Anfang Januar, ca. 22 Uhr), Richtung Süden Abb. 50a: Himmelsanblick im Winter (Anfang Januar, ca. 22 Uhr), Richtung Norden...
  • Seite 39 E: r nhang EfErEnzsTErnE im rühjahr Frühjahr Abb. 51: Himmelsanblick im Frühjahr (Anfang April, ca. 22 Uhr), Richtung Süden Abb. 51a: Himmelsanblick im Frühjahr (Anfang April, ca. 22 Uhr), Richtung Norden...
  • Seite 40 E: r nhang EfErEnzsTErnE im ommEr Sommer Abb. 52: Himmelsanblick im Sommer (Anfang Juli, ca. 22 Uhr), Richtung Süden Abb. 52a: Himmelsanblick im Sommer (Anfang Juli, ca. 22 Uhr), Richtung Norden...
  • Seite 41 E: r nhang EfErEnzsTErnE im ErbsT Herbst Abb. 53: Himmelsanblick im Herbst (Anfang Oktober, ca. 22 Uhr), Richtung Süden Abb. 53a: Himmelsanblick im Herbst (Anfang Oktober, ca. 22 Uhr), Richtung Norden...
  • Seite 42 Meade Instruments Europe zurück (Sie erhalten keine Bestätigung zurückgesandt). Die Seriennummer Ihres Teleskops finden Sie auf dem Tubus. Sie können dieses Formular dann – entspre- chend gefaltet – in einen Fensterbriefumschlag stecken; die Adresse befindet sich auf der Rückseite bereits eingedruckt! Bitte benutzen Sie ausschließlich dieses Originalformular. Bresser Messier ❏ NT-_______  ❏ AR-_______    Modell-Bezeichnung: ______________________________________________________________________________ _________ Seriennummer Teleskop: ___________________        Ihr Name, Vorname: _______________________________________________________________________________ _________ Ihre Straße, Haus-Nr., PLZ, Wohnort: _________________________________________________________________...
  • Seite 43 MEADE Instruments Europe Produktregistration Messier Gutenbergstraße 2 DE-46414 Rhede...
  • Seite 44 Meade Instruments Europe GmbH & Co. KG Gutenbergstr. 2 · DE-46414 Rhede  www.bresser.de · service@bresser.de ANLMESSIERDE1012BRESSER...
