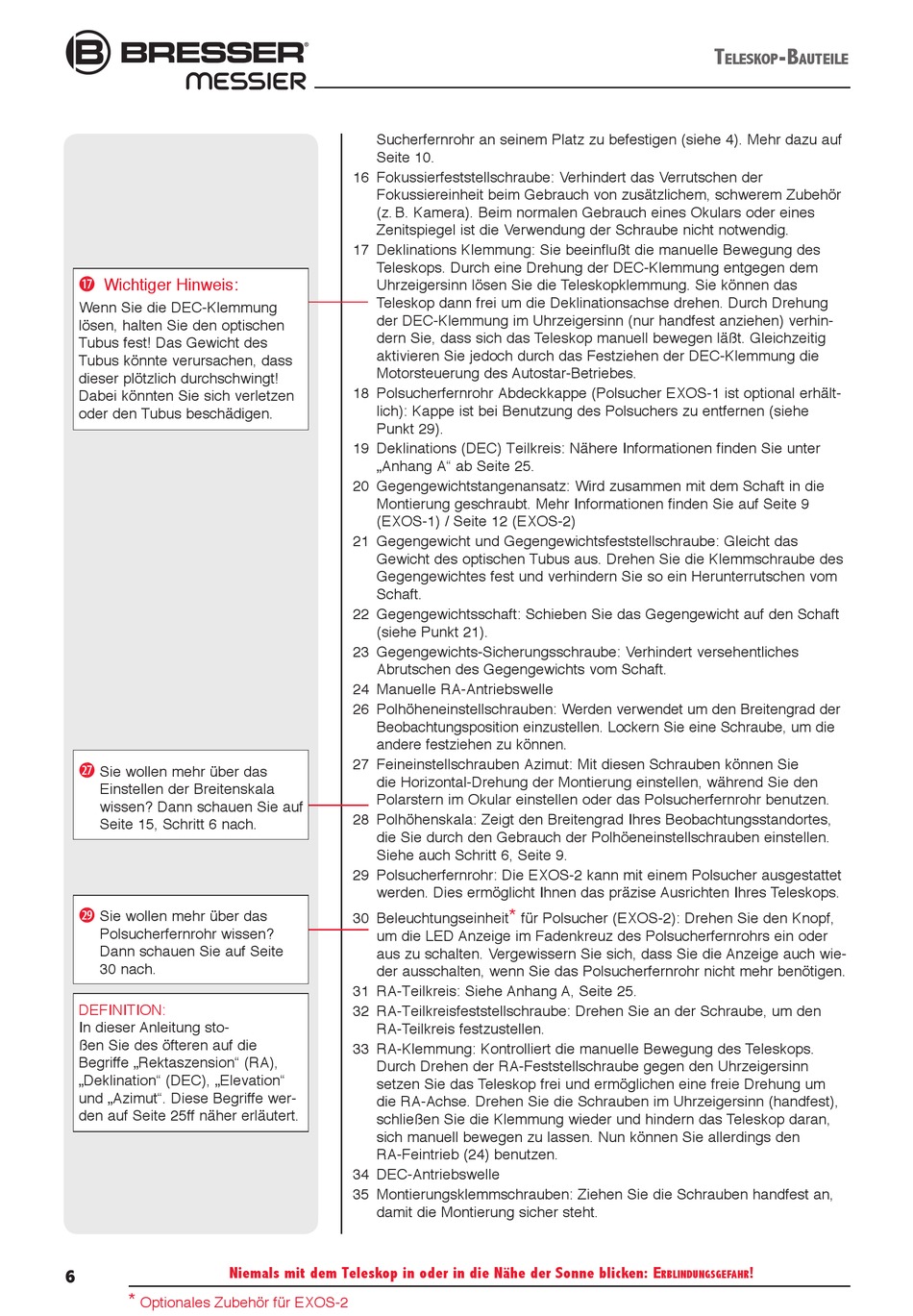

Bresser Messier Bedienungsanleitung Seite 6

Wichtiger Hinweis:
1&
Wenn Sie die DEC-Klemmung
lösen, halten Sie den optischen
Tubus fest! Das Ge wicht des
Tubus könnte verursachen, dass
dieser plötzlich durchschwingt!
Dabei könnten Sie sich verletzen
oder den Tubus beschädigen.
Sie wollen mehr über das
2&
Ein stellen der Breitenskala
wissen? Dann schauen Sie auf
Seite 15, Schritt 6 nach.
Sie wollen mehr über das
2(
Polsucher fernrohr wissen?
Dann schauen Sie auf Seite
30 nach.
DEFINITION:
In dieser Anleitung sto-
ßen Sie des öfteren auf die
Begriffe „Rektaszen s ion" (RA),
„Deklination" (DEC), „Elevation"
und „Azimut". Diese Begriffe wer-
den auf Seite 25ff näher erläutert.
Niemals mit dem Teleskop in oder in die Nähe der Sonne blicken: E
6
*
Optionales Zubehör für EXOS-2
Sucherfernrohr an seinem Platz zu befestigen (siehe 4). Mehr dazu auf
Seite 10.
16 Fokussierfeststellschraube: Verhindert das Verrutschen der
Fokussiereinheit beim Gebrauch von zusätzlichem, schwerem Zubehör
(z. B. Kamera). Beim normalen Gebrauch eines Okulars oder eines
Zenitspiegel ist die Verwendung der Schraube nicht notwendig.
17 Deklinations Klemmung: Sie beeinflußt die manuelle Bewegung des
Teleskops. Durch eine Drehung der DEC-Klemmung entgegen dem
Uhrzeigersinn lösen Sie die Teleskopklemmung. Sie können das
Teleskop dann frei um die Deklinationsachse drehen. Durch Drehung
der DEC-Klemmung im Uhrzeigersinn (nur handfest anziehen) verhin-
dern Sie, dass sich das Teleskop manuell bewegen läßt. Gleichzeitig
aktivieren Sie jedoch durch das Festziehen der DEC-Klemmung die
Motorsteuerung des Autostar-Betriebes.
18 Polsucherfernrohr Abdeckkappe (Polsucher EXOS-1 ist optional erhält-
lich): Kappe ist bei Benutzung des Polsuchers zu entfernen (siehe
Punkt 29).
19 Deklinations (DEC) Teilkreis: Nähere Informationen finden Sie unter
„Anhang A" ab Seite 25.
20 Gegengewichtstangenansatz: Wird zusammen mit dem Schaft in die
Montierung geschraubt. Mehr Informationen finden Sie auf Seite 9
(EXOS-1) / Seite 12 (EXOS-2)
21 Gegengewicht und Gegengewichtsfeststellschraube: Gleicht das
Gewicht des optischen Tubus aus. Drehen Sie die Klemmschraube des
Gegengewichtes fest und verhindern Sie so ein Herunterrutschen vom
Schaft.
22 Gegengewichtsschaft: Schieben Sie das Gegengewicht auf den Schaft
(siehe Punkt 21).
23 Gegengewichts-Sicherungsschraube: Verhindert versehentliches
Abrutschen des Gegengewichts vom Schaft.
24 M anuelle RA-Antriebswelle
26 P olhöheneinstellschrauben: Werden verwendet um den Breitengrad der
Beobachtungsposition einzustellen. Lockern Sie eine Schraube, um die
andere festziehen zu können.
27 Feineinstellschrauben Azimut: Mit diesen Schrauben können Sie
die Horizontal-Drehung der Montierung einstellen, während Sie den
Polarstern im Okular einstellen oder das Polsucherfernrohr benutzen.
28 P olhöhenskala: Zeigt den Breitengrad Ihres Beobachtungsstandortes,
die Sie durch den Gebrauch der Polhöeneinstellschrauben einstellen.
Siehe auch Schritt 6, Seite 9.
29 Polsucherfernrohr: Die EXOS-2 kann mit einem Polsucher ausgestattet
werden. Dies ermöglicht Ihnen das präzise Ausrichten Ihres Teleskops.
*
30 Beleuchtungseinheit für Polsucher (EXOS-2): Drehen Sie den Knopf,
um die LED Anzeige im Fadenkreuz des Polsucherfernrohrs ein oder
aus zu schalten. Vergewissern Sie sich, dass Sie die Anzeige auch wie-
der ausschalten, wenn Sie das Polsucherfernrohr nicht mehr benötigen.
31 RA-Teilkreis: Siehe Anhang A, Seite 25.
32 RA-Teilkreisfeststellschraube: Drehen Sie an der Schraube, um den
RA-Teilkreis festzustellen.
33 RA-Klemmung: Kontrolliert die manuelle Bewegung des Teleskops.
Durch Drehen der RA-Feststellschraube gegen den Uhrzeigersinn
setzen Sie das Teleskop frei und ermöglichen eine freie Drehung um
die RA-Achse. Drehen Sie die Schrauben im Uhrzeigersinn (handfest),
schließen Sie die Klemmung wieder und hindern das Teleskop daran,
sich manuell bewegen zu lassen. Nun können Sie allerdings den
RA-Feintrieb (24) benutzen.
34 D EC-Antriebswelle
35 Montierungsklemmschrauben: Ziehen Sie die Schrauben handfest an,
damit die Montierung sicher steht.
T -b
ElEskop auTEilE
!
rblindungsgEfahr
