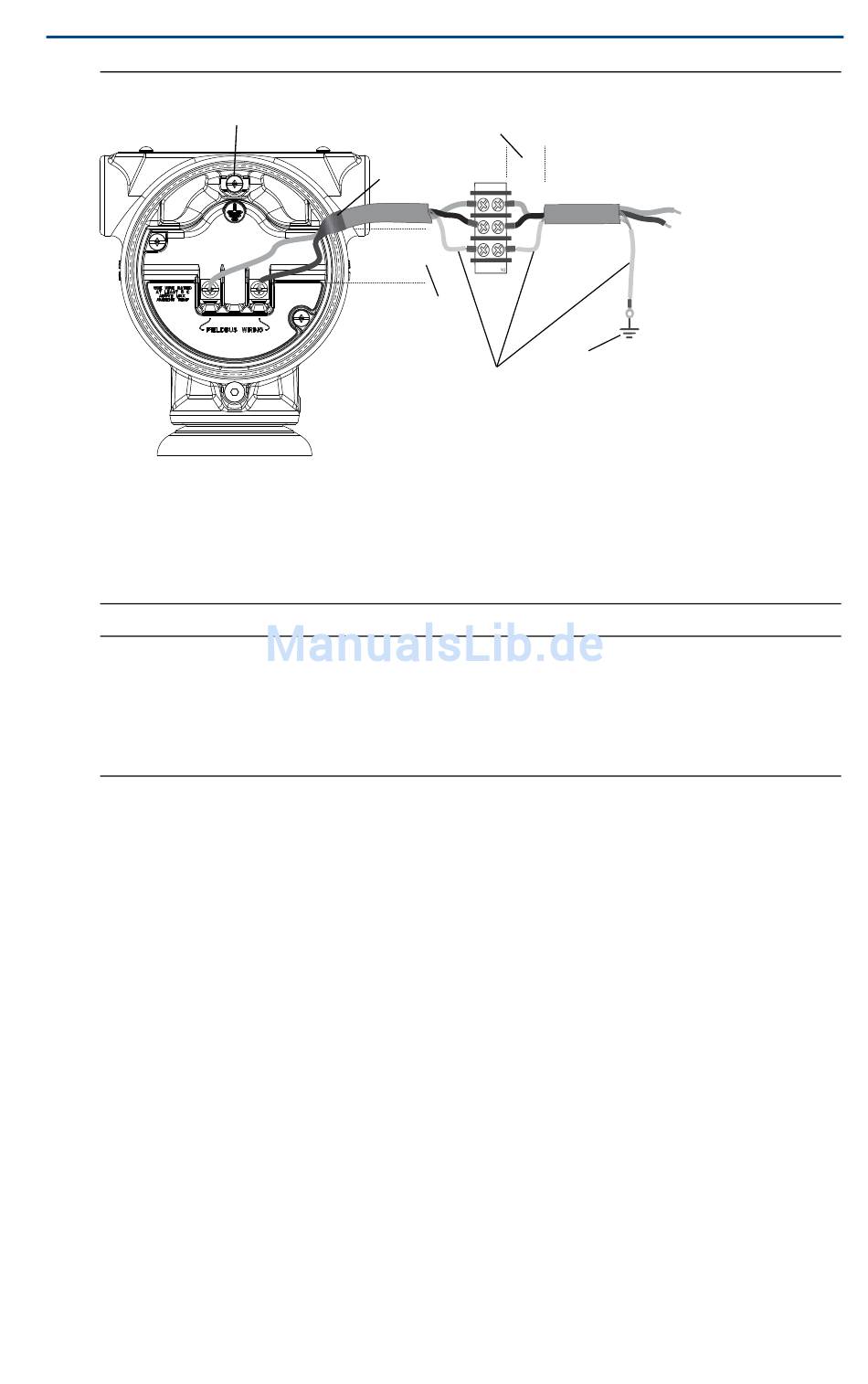

Abbildung 7. Anschlussklemmen ohne Widerstandsthermometer
A. Schutzerdungsklemme (Kabelschirm nicht
am Messumformer erden)
B. Abschirmung kurz abisolieren und vom
Gehäuse isolieren
C. Abstand minimieren
Hinweis
Die Polarität der Spannungsversorgungs-Anschlussklemmen muss nicht beachtet werden,
d. h. die elektrische Polarität der Adern der Spannungsversorgung ist beim Anschluss an die
Anschlussklemmen nicht von Bedeutung. Wenn polaritätsempfindliche Geräte an das
Segment angeschlossen werden, sollte auf die Klemmenpolarität geachtet werden.

5.1 Signalleitungen und Erdung der Abschirmung

Keine Signalleitungen zusammen mit Spannungsversorgungsleitungen in einer
offenen Kabeltraverse oder einem Schutzrohr verlegen und diese nicht nahe an
Starkstromgeräten vorbeiführen. Erdungsklemmen sind außen am
Elektronikgehäuse und im Anschlussklemmengehäuse zu finden. Diese
Erdungsanschlüsse werden verwendet, wenn Anschlussklemmenblöcke mit
Überspannungsschutz installiert sind oder um lokale Vorschriften zu erfüllen.
1. Den Gehäusedeckel mit der Aufschrift „Field Terminals" (Feldanschlussklemmen)
entfernen.
2. Zum Anschließen der Spannungsversorgung an den Messumformer die Adern
der Spannungsversorgung mit den auf dem Schild des
Anschlussklemmenblocks angegebenen Anschlussklemmen verbinden.
3. Die Klemmenschrauben fest anziehen, um guten Kontakt zu gewährleisten.
4. Die Kabelabschirmung so kurz wie möglich abisolieren und darauf achten,
dass die Abschirmung das Gehäuse des Messumformers nicht berührt,
wie in Abbildung 6
10
A
B
und Abbildung 7
C
C
E
D
D. Abschirmung isolieren
E. Abschirmung wieder am
Erdungsanschluss der
Spannungsversorgung
anschließen
aufgezeigt.
