Kurzanleitung

2.0 Kennzeichnung

2.1 Kennzeichnungsanhänger (Papier)
Der mitgelieferte, abnehmbare Anhänger am Messumformer dient zur
Identifizierung des Geräts am jeweiligen Einsatzort. Sicherstellen, dass bei jedem
Messumformer die Felder für die Messstellenkennzeichnung (PD Tag) in beiden
Teilen des abnehmbaren Anhängers richtig ausgefüllt sind, und dann den unteren
Abschnitt abtrennen.

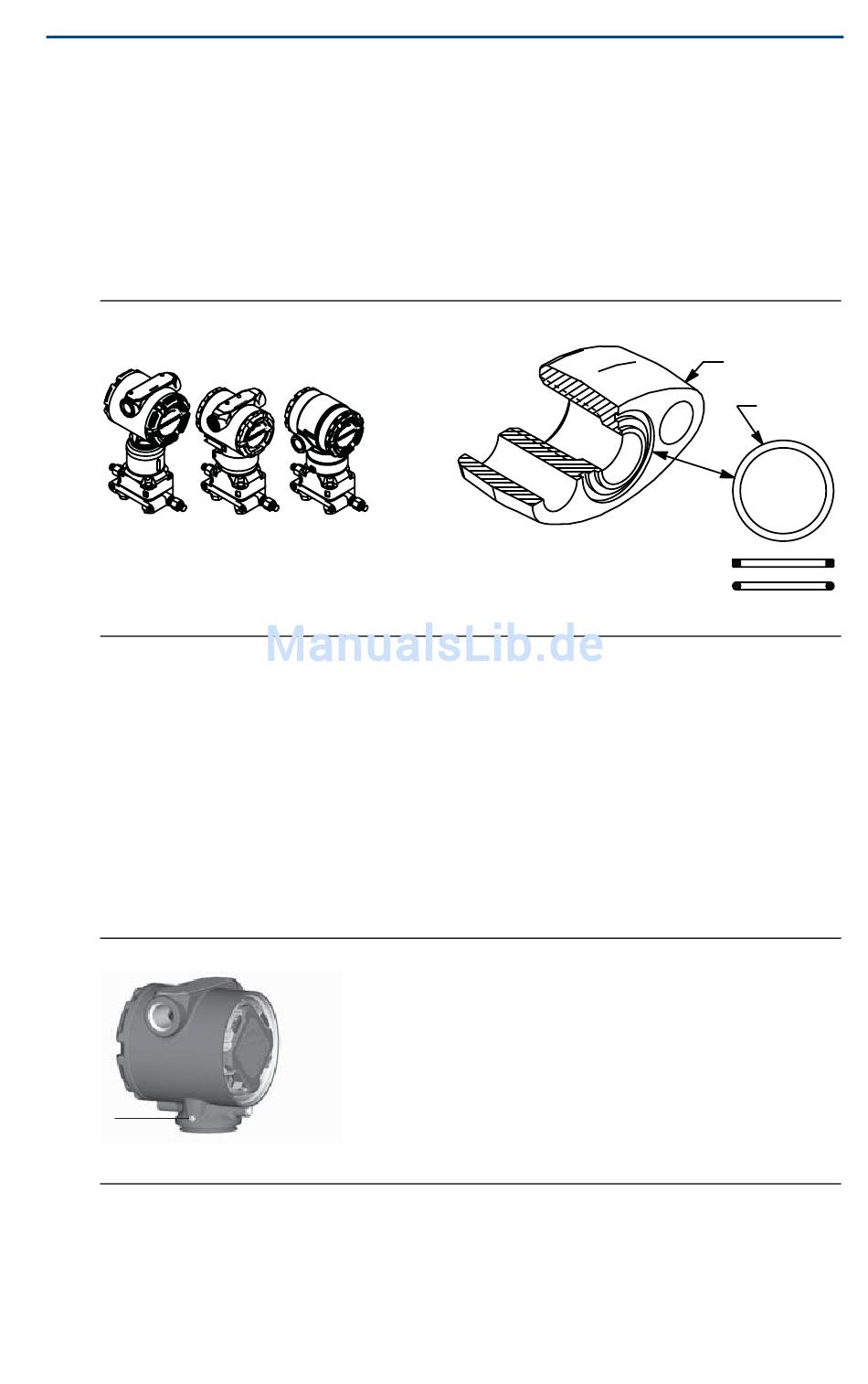

Abbildung 2. Inbetriebnahmekennzeichnung
3.0 Gehäuse drehen
Zum Verbessern des Zugangs zur Feldverkabelung sowie der Ablesbarkeit des
optionalen Digitalanzeigers:
1. Die Gehäusesicherungsschraube lösen.
2. Das Gehäuse um 180° von seiner ursprünglichen (gelieferten) Position aus
nach links oder rechts drehen.
3. Die Gehäusesicherungsschraube wieder mit einem Anzugsdrehmoment von
3,4 Nm (30 in-lb.) festziehen.
Abbildung 3. Messumformer-Gehäusesicherungsschraube
A
A. Gehäusesicherungsschraube (
6
3
/ in.)
32
August 2016
A
B
C
D
