5.0 Elektrischer Anschluss, Erdung und

Spannungsversorgung

Kupferdraht mit einem entsprechenden Querschnitt verwenden, um
sicherzustellen, dass die Spannung an den Anschlussklemmen der
Spannungsversorgung des Messumformers nicht unter 9 VDC absinkt. Die
Spannung der Spannungsversorgung kann variieren, besonders unter anormalen
Bedingungen, wenn beispielsweise der Betrieb mittels Batteriepufferung erfolgt.
Unter normalen Betriebsbedingungen werden mindestens 12 VDC empfohlen.
Abgeschirmte, verdrillte Adernpaare Typ A werden empfohlen.

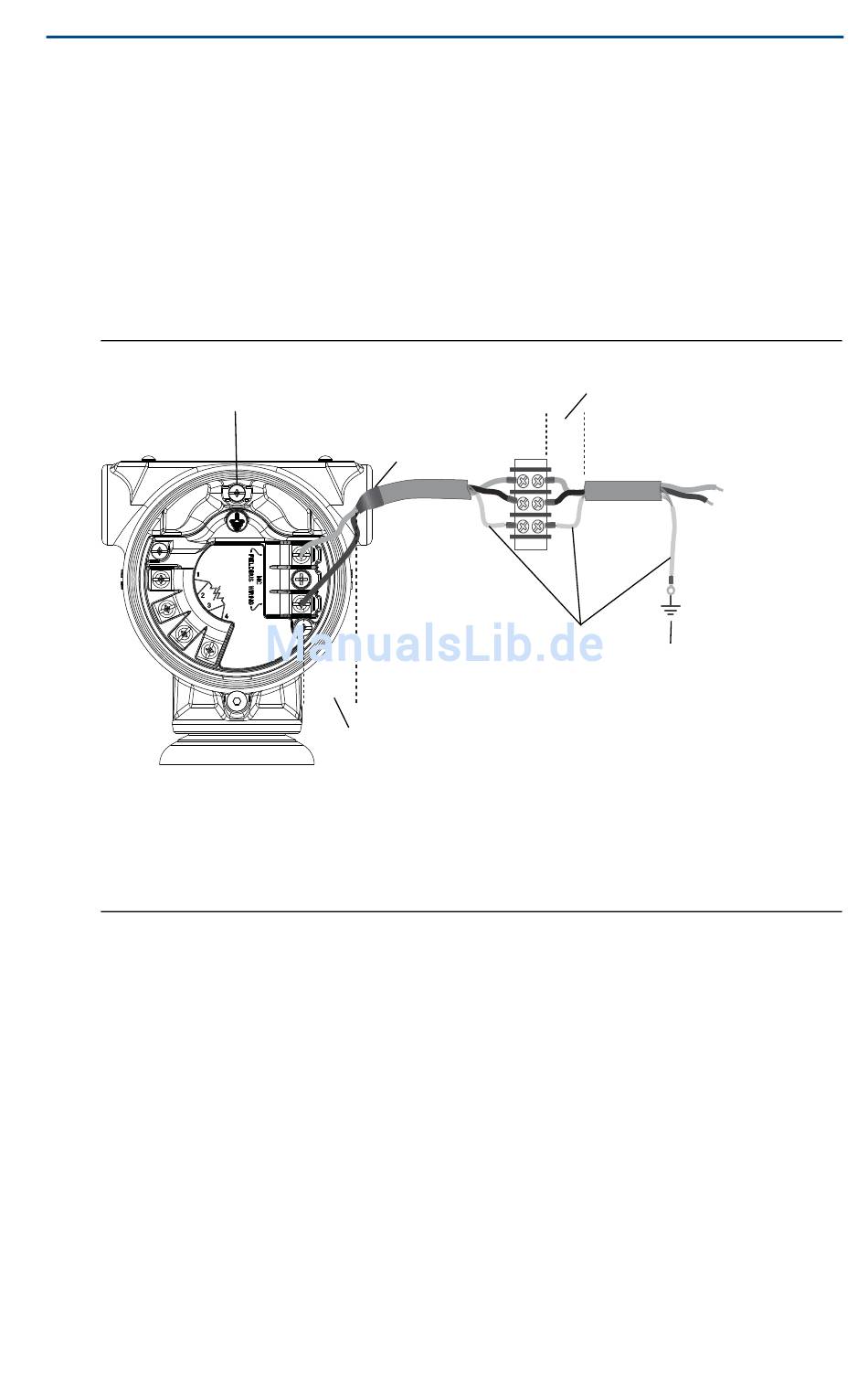

Abbildung 6. Anschlussklemmen mit Widerstandsthermometer
A. Schutzerdungsklemme (Kabelabschirmung
nicht am Messumformer erden)
B. Abschirmung kurz abisolieren und vom
Gehäuse isolieren
C. Abstand minimieren
A
C
B
P D
D. Abschirmung isolieren
E. Abschirmung wieder am
Erdungsanschluss der
Spannungsversorgung
anschließen
