Lagler ELF 200 Originalbetriebsanleitung Seite 41

WARTUNGSARBEITEN UND AUSTAUSCH VON VERSCHLEISSTEILEN
6 Lösen Sie die Klemmschraube des Riemenspanners für den
Keilriemen des Ventilators (Abb. 82, 1.).
7 Drehen Sie den Riemenspanner nach rechts (Abb. 82, 2.).
Dadurch wird der Keilriemen entspannt.
VORSICHT!
VERLETZUNGSGEFAHR:
Achten Sie beim Abnehmen und Auflegen der Keilriemen darauf,
dass Sie sich Ihre Finger nicht zwischen Keilriemenscheibe
und Keilriemen einquetschen!
8 Drehen Sie die Motorriemenscheibe und lassen Sie gleich-
zeitig den Keilriemen für den Ventilator von der Motorriemen-
scheibe laufen (Abb. 83).
9 Drehen Sie die untere Keilriemenscheibe und lassen Sie
gleichzeitig den Antriebsriemen von der Keilriemenscheibe
laufen (Abb. 84).
Zum Drehen der Keilriemenscheibe im Uhrzeigersinn können
Sie auch den Walzenschlüssel (siehe Werkzeugtasche) an
der Mutter der Keilriemenscheibe ansetzen.
ACHTUNG!
Drehen Sie die Mutter an der unteren Keilriemenscheibe mit
dem Walzenschlüssel nur im Uhrzeigersinn! Ansonsten löst
sich die Mutter (Linksgewinde)!
10 Legen Sie die neuen Keilriemen auf und spannen Sie die
Keilriemen ( Abschnitt 7.8.2, Spannung der Keilriemen).
ELF 01.01.2013
Deutsch
7

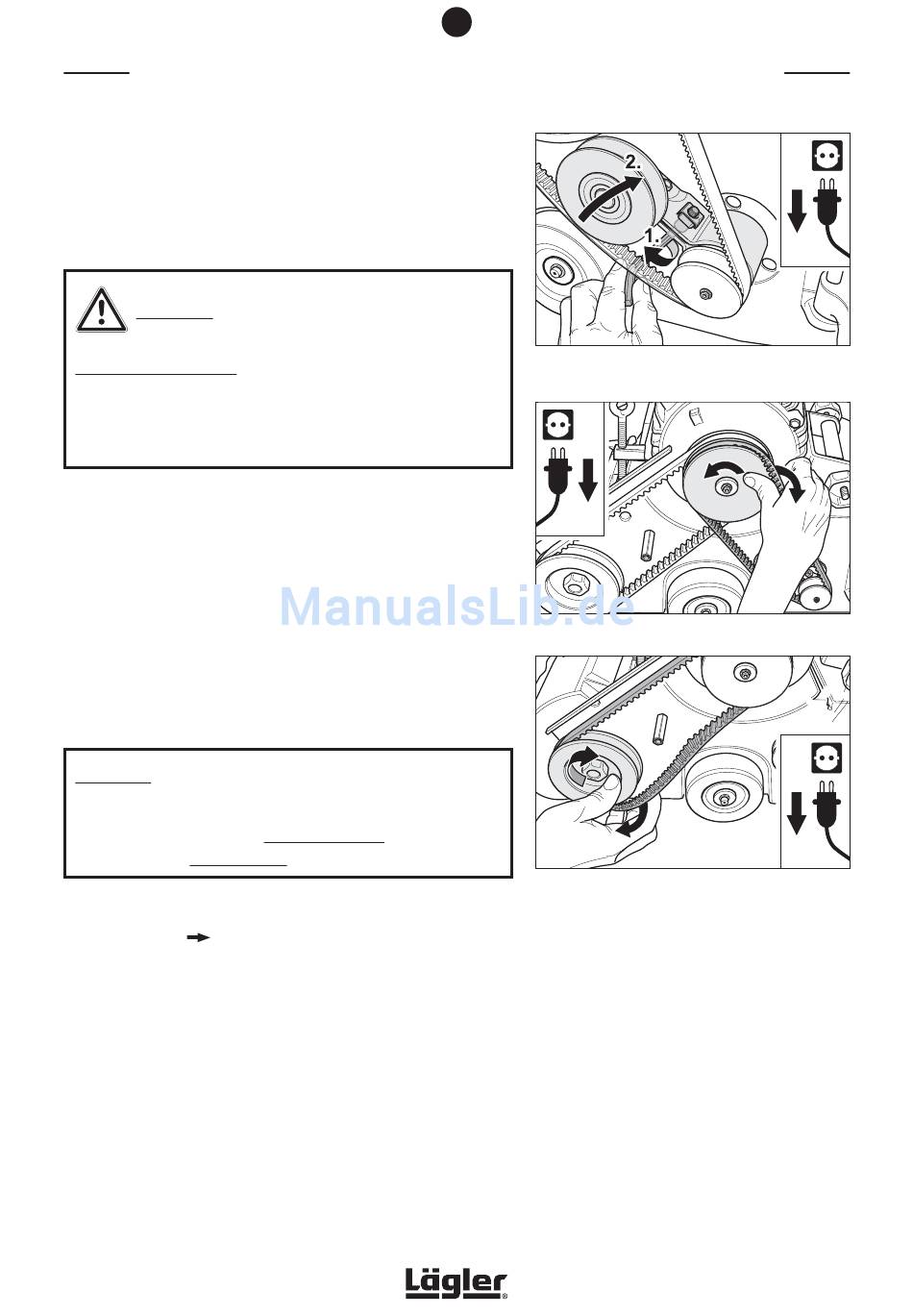

Abb. 82 Die Klemmschraube des Riemenspanners lösen
(1.) und den Keilriemen entspannen (2.).
Abb. 83 Den Keilriemen für den Ventilator abnehmen.
Abb. 84 Den Antriebsriemen von der unteren Riemen-
scheibe laufen lassen. Gegebenenfalls den
Walzenschlüssel (siehe Werkzeugtasche) zu Hilfe
nehmen. Den Walzenschlüssel aber ausschließ-
lich im Uhrzeigersinn drehen, um die Mutter nicht
zu lösen!
