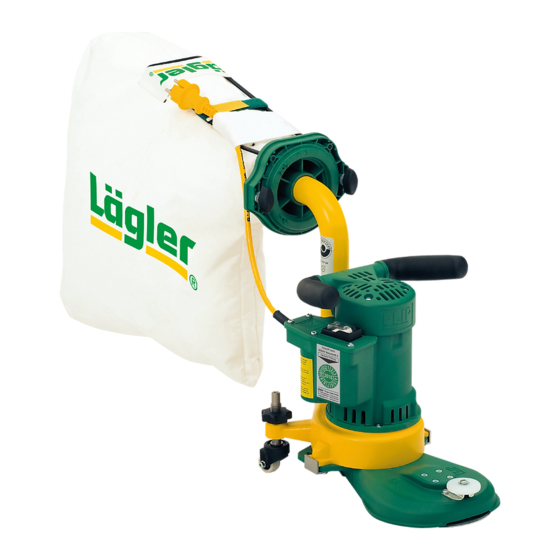

Lagler FLIP Betriebsanleitung

Rand-, ecken- und treppenschleifmaschine
Vorschau ausblenden Andere Handbücher für FLIP:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
RAND-, ECKEN- UND TREPPENSCHLEIFMASCHINE FLIP
®
Betriebsanleitung
Originalbetriebsanleitung
für die Rand-, Ecken- und Treppenschleifmaschine
®
FLIP

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lagler FLIP

Inhaltszusammenfassung für Lagler FLIP

  • Seite 1 RAND-, ECKEN- UND TREPPENSCHLEIFMASCHINE FLIP ® Betriebsanleitung Originalbetriebsanleitung für die Rand-, Ecken- und Treppenschleifmaschine ® FLIP...

  • Seite 2: Inhaltsverzeichnis

    Vorbereitung der Maschine ............................16 Anschluss des Netzkabels ............................17 Einschalten der Maschine ............................18 Ausschalten der Maschine ............................19 ® Arbeiten mit der FLIP ..............................20 Allgemeine Anwendungstipps............................. 20 Wechsel des Schleifmittels ............................21 5.2.1 Wechsel von Klettschleifscheiben ........................... 21 5.2.2...
  • Seite 3 WARNUNG! nicht die entsprechenden Vorsichtsmaßnahmen getroffen werden! Mittlere bis leichte Körperverletzung oder Sachschaden kann eintreten, wenn nicht VORSICHT! die entsprechenden Vorsichtsmaßnahmen getroffen werden! Ein unerwünschtes Ergebnis kann eintreten, wenn nicht die entsprechenden Hinweise ACHTUNG! beachtet werden! FLIP ® 01.08.2013 Deutsch...

  • Seite 4: Teile Und Baugruppen

    TEILE UND BAUGRUPPEN Staubsack Rohrstutzen mit Aufnahmeflansch Motorkabel Wippenschalter Griffstück Motor Lenkrolle Ventilatorgehäuse Vorsatz Abb. 1 Baugruppen der Rand-, Ecken- und Treppenschleifmaschine FLIP ® FLIP ® 01.08.2013 Deutsch...

  • Seite 5: Einführung

    Sie haben sich für ein hochwertiges Pro- dukt aus dem Hause LÄGLER ® entschieden. ® In Abbildung 1 (Seite 2) sind die wichtigsten Baugruppen der FLIP Wir wünschen Ihnen mit der FLIP ® viel Er- gekennzeichnet. Nehmen Sie sich ein wenig Zeit, um sich mit der ®...

  • Seite 6: Schutzeinrichtungen

    • 1 Kletthaftscheibe • 1 Atemschutzmaske (P3) 1.5.2 SONDERZUBEHÖR HINWEIS: • Vorsatz lang Die entsprechenden Artikelnummern für • Eckenvorsatz das Sonderzubehör und die Verschleißteile • Kapselgehörschützer finden Sie in Abschnitt 11, Ersatzteile. ® • Arbeitslampe FLIP ® FLIP 01.08.2013 Deutsch...

  • Seite 7: Verschleißteile Bzw. Sicherheitsrelevante Teile

    Nach Verschleiß bzw. Beschädigung müssen folgende Teile er- neuert werden: • Verlängerungskabel • Motorkabel • Wippenschalter • Klettbelag auf dem Schleifteller • Keilriemen • Motorriemenscheibe • Schleifteller, komplett • Staubsack • Lenkrollen • Papierspannscheibe • Schraube für Papierspannung • Kohlebürsten ® FLIP 01.08.2013 Deutsch...

  • Seite 8: Gefahren- Und Sicherheitshinweise

    LEBENSGEFAHR durch elektrischen Schlag: • Tragen oder ziehen Sie die Maschine nicht an den Kabeln! Ziehen Sie nicht an den Kabeln, um den Stecker aus der Steckdose zu ziehen! Schützen Sie die Kabel vor Hitze, Öl und scharfen Kanten! ® FLIP 01.08.2013 Deutsch...
  • Seite 9 Behälter mit einem nicht brennbaren Deckel und lagern Sie den Behälter und den Staubsack unbedingt im Freien Abschnitt 5.3, Entleerung des Staubsacks)! BRANDGEFAHR durch Überhitzung der Kabel: • Als Motorkabel und Netzanschlusskabel dürfen nur Kabel mit mindestens 1,5 mm² Aderquerschnitt verwendet werden! ® FLIP 01.08.2013 Deutsch...
  • Seite 10 Greifen Sie nicht in rotierende Werkzeuge und Maschinen- teile! • Lassen Sie Kinder und andere Personen nicht die Maschine oder die Kabel berühren! • Tragen Sie keine weiten Kleidungsstücke und keine Schmuckstücke! Ansonsten können diese von beweglichen Teilen erfasst werden! ® FLIP 01.08.2013 Deutsch...
  • Seite 11 Umfallen gesichert sein! • Achten Sie immer auf einen sicheren Stand der Maschine! VERLETZUNGSGEFAHR und GEFAHR VON SACHSCHADEN durch ungeeignete Teile: • Verwenden Sie ausschließlich zur FLIP ® zugehörige Werk- ® zeuge, Zubehörteile und Ersatzteile von LÄGLER schnitt 11, Ersatzteile)! Eine Gewährleistung für Fremdteile oder Schäden, die durch...

  • Seite 12: Allgemeine Sicherheitshinweise

    Pflegen Sie die Maschinen mit Sorgfalt! - Halten Sie die Maschinen immer sauber, damit Sie sicherer arbeiten können. - Befolgen Sie die Wartungsvorschriften und die Hinweise zum Werkzeugwechsel. - Halten Sie die Handgriffe trocken und frei von Öl und Fett. ® FLIP 01.08.2013 Deutsch...
  • Seite 13 Elektrofachkraft ersetzt werden. Benutzen Sie keine Maschinen, bei denen sich der Schalter nicht ein- oder ausschalten lässt. • Bewahren Sie die Maschinen sicher auf! Bewahren Sie unbenutzte Maschinen an trockenen, ver- schlossenen Orten und außerhalb der Reichweite von Kin- dern auf! ® FLIP 01.08.2013 Deutsch...

  • Seite 14: Technische Daten

    TECHNISCHE DATEN Technische Daten 3.1 ANGABEN AUF DEM TYPENSCHILD ® Das Typenschild der FLIP befindet sich auf dem Schaltkasten des Motors (Abb. 2). Darauf sind folgende technische Daten der Maschine angegeben (Abb. 3): Hersteller Seriennummer der Maschine (Mach.-No.) Baujahr (Year) Maschinenname (Type) Abb.
  • Seite 15 Staubbelastung am Arbeitsplatz (gemessen nach Prüfgrundsatz < 0,2 mg/m³ GS-HO-15 der deutschen Holz- Berufsgenossenschaft) Arbeitsplatzbezogene Geräusch- 84 dB (A) emissionswerte Schallleistungspegel 95 dB (A) Messunsicherheitskonstante der 4 dB(A) Geräuschemissionswerte Schwingungsgesamtwert a < 2,5 m/s² (Vibrationskennwert) gemessen am Handgriff ® FLIP 01.08.2013 Deutsch...

  • Seite 16: Inbetriebnahme

    INBETRIEBNAHME Inbetriebnahme Dieser Abschnitt beschreibt, wie Sie die FLIP ® vor Ort in Betrieb nehmen. Um Beschädigungen und Fehlfunktionen auszuschließen, muss in der angegebenen Reihenfolge vorgegangen werden. 4.1 VORBEREITUNG DER MASCHINE ACHTUNG! Beachten Sie, dass Teile der Verpackung als Transportbehäl- Abb.

  • Seite 17: Anschluss Des Netzkabels

    Hilfe der Klettschlaufen am Staubsack (Abb. 8). befestigen. Stecken Sie den Stecker des Verlängerungskabels in eine ausreichend abgesicherte Netzsteckdose. Abb. 7 Das Motorkabel mit dem Verlängerungskabel verbinden. Abb. 8 Die Kupplung des Verlängerungskabels am Staub- sack befestigen. ® FLIP 01.08.2013 Deutsch...

  • Seite 18: Einschalten Der Maschine

    1,5 mm²! • Die Kohlebürsten des Motors haben die Verschleißgrenze erreicht und müssen ersetzt werden ( Abschnitt 7.6, Austausch der Kohlebürsten). • Der Schalter ist defekt! Er muss durch eine qualifizierte Elektrofachkraft ersetzt werden (Stromlaufplan schnitt 10)! ® FLIP 01.08.2013 Deutsch...

  • Seite 19: Ausschalten Der Maschine

    VERLETZUNGSGEFAHR und GEFAHR VON SACHSCHADEN: Ziehen Sie immer den Netzstecker aus der Steckdose, nachdem Sie die Maschine ausgeschaltet haben! ACHTUNG! Stellen Sie nicht benutzte Maschinen nicht mit Schleifmittel auf dem Schleifteller ab! Das Schleifmittel kann Kratzer am Untergrund verursachen! ® FLIP 01.08.2013 Deutsch...

  • Seite 20: Arbeiten Mit Der Flip

    - E-Mail: info@laegler.com ACHTUNG! - Internet: http://www.laegler.com ® • Beachten Sie, dass die FLIP mit einer sehr hohen Schnitt- Wichtige und interessante Anwendungs- geschwindigkeit arbeitet! Deshalb besteht die Gefahr von ® tipps finden Sie auch in dem LÄGLER Brandstellen bei feineren Körnungen! Anwendungstechnik-Leitfaden „Schleifen...

  • Seite 21: Wechsel Des Schleifmittels

    ARBEITEN MIT DER FLIP ® • Beginnen Sie nach dem Wechsel auf eine neue Schleifschei- be in lichtarmen Bereichen des Raumes, um dem Schleifmit- tel etwas Aggressivität zu nehmen. • Saugen Sie immer vor dem ersten und nach jedem weiteren Schleifgang den Fußboden oder die Treppe gründlich ab.

  • Seite 22: Wechsel Von Konventionellen Schleifscheiben

    ARBEITEN MIT DER FLIP ® Legen Sie eine neue Klettschleifscheibe auf. Die Klett- schleifscheibe muss mittig auf dem Schleifteller positioniert sein. Das Loch in der Schleifscheibenmitte und der Univer- salschlüssel erleichtern die Zentrierung (Abb. 15). Drücken Sie die Klettschleifscheibe an den Schleifteller.

  • Seite 23: Entleerung Des Staubsacks

    ARBEITEN MIT DER FLIP ® 5.3 ENTLEERUNG DES STAUBSACKS WARNUNG! BRANDGEFAHR durch Funkenbildung beim Schleifen: • Beachten Sie den Warnhinweis am Motorgehäuse (Abb. 19)! Abb. 19 Den Warnhinweis am Motorgehäuse beachten! • Der Staubsack muss nach dem Schleifen grundsätzlich von der Maschine entfernt und mit der Entleervorrichtung in einen Beutel entleert werden! Legen Sie diesen Beutel in einen nicht brennbaren Behälter!
  • Seite 24 ARBEITEN MIT DER FLIP ® Zum Entleeren des Staubsacks gehen Sie folgendermaßen vor: Schalten Sie die Maschine aus und ziehen Sie den Netz- stecker aus der Steckdose! Nehmen Sie die Kupplung des Verlängerungskabels aus der Klettschlaufe am Staubsack (Abb. 21).
  • Seite 25 ARBEITEN MIT DER FLIP ® Nehmen Sie die Entleervorrichtung mit Müllbeutel in die eine und den Staubsack in die andere Hand. Halten Sie den Staubsack dabei leicht schräg, damit kein Staub austreten kann. Führen Sie den Staubsack mit dem Halteblech in die Entleer- vorrichtung ein.
  • Seite 26 ARBEITEN MIT DER FLIP ® Halten Sie den Staubsack leicht gekippt, damit eventueller Reststaub zurück in den Staubsack fallen kann und öffnen Sie die beiden Schnellverschlüsse an der Entleervorrichtung (Abb. 30, 1.). Entfernen Sie die Entleervorrichtung vom Staubsack (Abb. 30, 2.).

  • Seite 27: Transport Und Lagerung

    Soll die Maschine für längere Zeit gelagert werden, sorgen Sie für eine trockene und frostfreie Aufbewahrung ohne große Tempera- turschwankungen. ® Abb. 34 Die FLIP am Rohrstutzen tragen. ® Damit die FLIP für den Transport oder die Lagerung wenig Platz in Anspruch nimmt, gehen Sie folgendermaßen vor:...

  • Seite 28: Wartungsarbeiten Und Austausch Von Verschleißteilen

    Verschleißteile erneuern. Arbeiten Sie an einem sauberen, gut beleuchteten Ort und gehen Sie nach dieser Betriebs- anleitung vor. In der Werkzeugtasche finden Sie das erforderliche Werkzeug, um die nachfolgend beschriebenen Arbeiten durchfüh- ren zu können. ® FLIP 01.08.2013 Deutsch...

  • Seite 29: Reinigung Und Pflege

    Reinigen Sie regelmäßig die Papierspannschraube und das Gewinde im Schleifteller. Ansonsten wird das Gewinde be- schädigt. • Überprüfen Sie die Absaugung und den Staubsack auf Un- dichtheiten und Beschädigungen. • Führen Sie eine Sichtprüfung der elektrischen Ausrüstung durch (Schalter, Verlängerungskabel, Stecker, Kupplungen). ® FLIP 01.08.2013 Deutsch...

  • Seite 30: Spannen Des Keilriemens

    Lösen Sie mit dem Universalschlüssel die Schraube, mit der das Riemenspannblech befestigt ist (Abb. 36). ® Halten Sie nun die FLIP am Ventilatorgehäuse fest und drü- cken Sie gleichzeitig mit dem Daumen das Riemenspannblech gegen den Vorsatz (Abb. 37, 1.).

  • Seite 31: Austausch Des Keilriemens

    Entfernen Sie mit Hilfe des Universalschlüssels die Be- Abb. 40 Den Vorsatz von der Maschine nehmen. festigungsschrauben des Vorsatzdeckels und nehmen Sie diesen vom Vorsatz ab (Abb. 41). Drehen Sie den Vorsatz um. Abb. 41 Den Vorsatzdeckel vom Vorsatz abnehmen. ® FLIP 01.08.2013 Deutsch...

  • Seite 32: Einbau Des Keilriemens

    Schieben Sie den Vorsatz über die Motorriemenscheibe und Vorsatzes beachten! setzen Sie den Keilriemen in die Motorriemenscheibe ein (Abb. 46). Montieren Sie den Vorsatzdeckel. Abb. 45 Die vier Schrauben zur Befestigung des komplet- ten Schleiftellers festziehen. ® FLIP 01.08.2013 Deutsch...

  • Seite 33: Austausch Des Kompletten Schleiftellers

    Demontieren Sie den Vorsatz von der Maschine und bauen Sie den kompletten Schleifteller aus ( Abschnitt 7.3.1, Ausbau des Keilriemens). Montieren Sie den Vorsatz mit einem neuen kompletten Schleifteller wieder an die Maschine ( Abschnitt 7.3.2, Einbau des Keilriemens). ® FLIP 01.08.2013 Deutsch...

  • Seite 34: Austausch Der Motorriemenscheibe

    7.5 AUSTAUSCH DER MOTORRIEMENSCHEIBE ® Verwenden Sie ausschließlich Original-LÄGLER -Motorriemen- scheiben (Artikel-Nr. in Abschnitt 11, Ersatzteile)! Durch die hohe Motordrehzahl der FLIP ® unterliegt die Motor- riemenscheibe einem erhöhten Verschleiß. Um einem zu hohen Keilriemenverschleiß vorzubeugen, sollte die Riemenscheibe rechtzeitig ausgetauscht werden (Abb. 48).
  • Seite 35 GEFAHR von elektrischem Schaden: Klemmen Sie beim Montieren des Griffstücks keine Kabel ein! Montieren Sie den Vorsatz an die Maschine ( Abschnitt 7.3.2, Einbau des Keilriemens) und spannen Sie den Keilrie- men ( Abschnitt 7.2, Spannen des Keilriemens). ® FLIP 01.08.2013 Deutsch...

  • Seite 36: Austausch Der Kohlebürsten

    Für derartige Beschädigungen besteht kein Garantiean- spruch! ® • Nur Original-FLIP -Kohlebürsten mit Sicherheitskontak- ten verwenden (Artikel-Nr. in Abschnitt 11, Ersatzteile)! • Um die Lebensdauer des Motors zu verlängern, sollten bei jedem zweiten Austausch der Kohlebürsten die Kohlerückstände am Kollektor durch eine qualifizierte...
  • Seite 37 Montieren Sie das Griffstück auf das Motorgehäuse. VORSICHT! GEFAHR von elektrischem Schaden: Klemmen Sie beim Montieren des Griffstücks keine Kabel ein! Abb. 55 Die neue Kohlebürste einsetzen (1.), den Messing- Druckbügel zurück drehen (2.) und den Anschluss- Stecker befestigen (3.). ® FLIP 01.08.2013 Deutsch...

  • Seite 38: Überprüfung Der Staubabsaugung

    Staubabsaugung zu gewährleisten, müssen folgende Punkte beachtet werden. ® ® • Verwenden Sie stets Original-LÄGLER -Staubsäcke für die FLIP (Artikel-Nr. in Abschnitt 11, Ersatzteile)! • Verwenden Sie keine beschädigten, gewaschenen, geflickten oder in sonstiger Weise reparierten Staubsäcke! • Beachten Sie, dass die Lenkrollen richtig eingestellt sind! •...

  • Seite 39: Einstellung Der Lenkrollen

    - langen Vorsatz: long - Eckenvorsatz: short Drehen Sie nun die Lenkrollenachse in die gewünschte Richtung, bis die Einstellmarke am Ventilatorgehäuse und der Lenkrolle anliegt (Abb. 57 und Abb. 58). Ziehen Sie die Kontermutter wieder fest. ® FLIP 01.08.2013 Deutsch...
  • Seite 40 Die linke Lenkrolle hebt die Maschine zu weit an. Abb. 62 Falsche Einstellung der Lenkrollen: Abb. 63 Die Maschine schleift zu weit links: Die Maschine schleift zu weit links. Die rechte Lenkrolle hebt die Maschine zu weit ® FLIP 01.08.2013 Deutsch...

  • Seite 41: Einstellung Für Sonderfälle

    Um für grobe Schleifarbeiten einen höheren Abtrag zu erreichen, darf kein zusätzlicher Druck auf den Vorsatz ausgeübt werden! Der Schleifdruck und somit die Aggressivität des Schleifmittels wird bei der FLIP ® mit den Lenkrollen eingestellt! Mit einer flachen Maschineneinstellung für feine Schleifarbeiten (Abb.

  • Seite 42: Austausch Der Laufräder Und Der Lenkrollen

    Die Lenkrollen müssen ausgetauscht werden, wenn sich die Radgabeln nur mit erhöhtem Kraftaufwand um die senkrechte Lenkrollenachsen drehen lassen! Schalten Sie die Maschine aus und ziehen Sie den Netz- stecker aus der Steckdose! Entfernen Sie die Kontermutter der Lenkrolle (Abb. 56). ® FLIP 01.08.2013 Deutsch...

  • Seite 43: Einstellung Der Wandschutzrolle

    Schieben Sie die Wandschutzrolle in die von Ihnen ge- wünschte Position (Abb. 70, 1.) und ziehen Sie die Schraube wieder fest (Abb. 70, 2.). ® Stellen Sie zur Kontrolle die ausgeschaltete FLIP gegen die Wand, so dass die Wandschutzrolle an der Wand oder der Sockelleiste anliegt.

  • Seite 44: Austausch Der Wandschutzrolle

    Abb. 73 Zusammenbau der Wandschutzrolle. Auf die Mutter im Halter achten! Drehen Sie die Schraube durch die Bohrungen der Scheiben und der Buchse in die Mutter. Stellen Sie die Wandschutzrolle entsprechend Ihrem An- wendungsfall ein ( Abschnitt 7.10, Einstellung der Wand- schutzrolle). ® FLIP 01.08.2013 Deutsch...

  • Seite 45: Regelmässige Prüfungs- Und Wartungsarbeiten

    Arbeitgeber vor, Prüffristen seiner Arbeitsmittel, die er bereitstellt, Um die Sicherheit der Maschinen und nach einer Gefährdungsanalyse zu definieren und hierzu alles zu Betriebsmittel (= Arbeitsmittel) zu gewähr- dokumentieren. leisten, muss in Deutschland die Betriebs- sicherheitsverordnung (BetrSichV) befolgt werden! ® FLIP 01.08.2013 Deutsch...
  • Seite 46 *) Konkretisierung siehe BG-Information „Auswahl und Betrieb elektrischer Anlagen und Betriebsmittel auf Baustellen“ (BGI 608) Art der Prüfung Die Maschinen und Betriebsmittel müssen auf ordnungsgemäßen Zustand hin überprüft werden. Prüfer Elektrofachkraft, bei Verwendung geeigneter Mess- und Prüfgeräte auch elektrotechnisch unterwiesene Person. ® FLIP 01.08.2013 Deutsch...

  • Seite 47: Fehlerursachen

    - Der Schleifteller wird beim Schleifen mit zu großem Druck belastet. Der Motor muss abkühlen und die oben genannten Problem- ursachen müssen beseitigt werden. • Ein elektrisches Bauteil der Maschine (z. B. Kabel, Schalter) ist defekt und muss fachgerecht überprüft und gegebenen- falls ersetzt werden. ® FLIP 01.08.2013 Deutsch...

  • Seite 48: Die Maschine Hat Automatisch Abgeschaltet

    • Die Verschleißgrenze der Kohlebürsten wurde erreicht. Die Kohlebürsten müssen erneuert werden. ® Nur Original-FLIP -Kohlebürsten mit Sicherheitskontakten verwenden (Artikel-Nr. in Abschnitt 11, Ersatzteile)! Abschnitt 7.6, Austausch der Kohlebürsten 9.3 BEIM EINSCHALTEN DER MASCHINE WIRD DER ANLAUF DES MOTORS GEHEMMT •...

  • Seite 49: Die Maschine Hat Keine Oder Nur Eine Geringe Schleifleistung

    Abschnitt 5.2, Wechsel des Schleifmittels • Das Schleifmittel ist beschädigt oder ungeeignet und muss ersetzt werden. Abschnitt 5.2, Wechsel des Schleifmittels) • Der Keilriemen ist verschmutzt, beschädigt oder verschlissen und muss ersetzt werden. Abschnitt 7.3, Austausch des Keilriemens ® FLIP 01.08.2013 Deutsch...

  • Seite 50: Die Staubentwicklung Beim Schleifen Ist Hoch

    Abschnitt 7.8, Einstellung der Lenkrollen • Die Maschinenführung beim Schleifen ist falsch und muss korrigiert werden: ® - Die FLIP mit kurzem oder langem Vorsatz muss mit krei- senden Bewegungen im Uhrzeigersinn bewegt werden! - Die FLIP ® mit Eckenvorsatz muss gegen den Uhrzeigersinn bewegt werden! Abschnitt 5.1 Allgemeine Anwendungstipps...

  • Seite 51: Beim Schleifen Entstehen Wellen, Streifen Oder Einschliffe

    • Die Maschinenführung beim Schleifen ist falsch und muss korrigiert werden: ® - Die FLIP mit kurzem oder langem Vorsatz muss mit krei- senden Bewegungen im Uhrzeigersinn bewegt werden! - Die FLIP ® mit Eckenvorsatz muss gegen den Uhrzeigersinn bewegt werden! Abschnitt 5.1, Allgemeine Anwendungstipps...
  • Seite 52 Abschnitt 7.4, Austausch des kompletten Schleiftellers Abschnitt 7.5 Austausch der Motorriemenscheibe • Der Schleifteller wird beim Schleifen mit zu großem Druck belastet. Beim Schleifen nicht zu stark auf den Vorsatz drücken. ® FLIP 01.08.2013 Deutsch...

  • Seite 53: Stromlaufplan

    230 V / 50 + 60 Hz 110 - 120 V / 50 + 60 Hz 01.01.2010 1,35 kW / 230 V / 50 + 60 Hz FLIP : ® Universalmotor 1,35 kW / 110 - 120 V / 50 + 60 Hz EUGEN LÄGLER GMBH...

  • Seite 54: Ersatzteile

    ERSATZTEILE ® FLIP 01.08.2013 Deutsch...
  • Seite 55 ERSATZTEILE Pos. Artikel-Nr. Bezeichnung ® 320.00.80.100 Staubsack FLIP , komplett ® 320.00.86.105 Staubsack FLIP 320.00.82.100 Halteblech mit Bügel 000.25.11.752 Haltescheibe 320.14.00.100 Rohrstutzen, komplett 000.10.10.055 Scheibe 000.25.11.433 Verschlusszapfen 000.11.40.901 O-Ring 320.05.11.205 Sterngriff (Kontermutter) 000.20.15.005 Rastbolzen 7500.1005.012 Schraube 0125.1005.000 Scheibe 320.08.10.100 Ventilatorgehäuse, komplett 320.08.03.100...
  • Seite 56 ERSATZTEILE ® FLIP 01.08.2013 Deutsch...
  • Seite 57 ERSATZTEILE Pos. Artikel-Nr. Bezeichnung 7500.1005.020 Schraube 0127.1005.000 Federring 320.20.10.105 Griffstück FLIP ® 320.65.00.100 Universalmotor, 230 V / 50 + 60 Hz 322.65.00.100 Universalmotor, 110 V / 50 + 60 Hz, USA 0988.0016.005 Scheibe 320.10.10.200 Ventilatorflügel 320.65.06.100 Motorriemenscheibe 000.65.60.256 Schalter, 230 V / 50 + 60 Hz 000.65.60.156...
  • Seite 58 ERSATZTEILE ® FLIP 01.08.2013 Deutsch...
  • Seite 59 ERSATZTEILE Pos. Artikel-Nr. Bezeichnung ® 320.01.00.100 Kurzer Vorsatz FLIP , komplett 7500.1005.020 Schraube 9021.1005.000 Scheibe 320.60.02.100 Wandschutzrolle 000.43.15.052 Buchse 7500.1005.012 Schraube 320.60.01.100 Halter für Wandschutzrolle 0934.1005.000 Mutter 0965.1005.810 Schraube 000.70.10.055 Keilriemen 320.01.03.100 Vorsatzdeckel kurz, komplett 320.01.51.105 Flauschabdichtung (Vorsatzdeckel kurz) 320.01.91.100 Schleifteller, komplett ®...
  • Seite 60 ERSATZTEILE ® FLIP 01.08.2013 Deutsch...
  • Seite 61 ERSATZTEILE Pos. Artikel-Nr. Bezeichnung ® 335.01.00.100 Eckenvorsatz FLIP , komplett 0965.1005.810 Schraube 000.70.10.067 Keilriemen 335.01.02.100 Deckel Eckenvorsatz 7500.1005.012 Schraube 335.01.91.100 Schleifteller für Eckenvorsatz, komplett 335.02.12.105 Kletthaftbelag selbstklebend 335.02.13.105 Kletthaftring flexibel ® FLIP 01.08.2013 Deutsch...
  • Seite 62 ERSATZTEILE ® FLIP 01.08.2013 Deutsch...
  • Seite 63 Schlagklotz 702.00.00.200 Parkettverlegewerkzeug ZUGEISEN, schmal 703.00.00.200 Parkettverlegewerkzeug ZUGEISEN, breit 320.00.70.100 Entleervorrichtung, komplett 000.10.10.055 Scheibe 000.25.11.752 Haltescheibe 000.25.11.433 Verschlusszapfen 00.000.25.570 Müllbeutel 000.61.10.363 Kabelbinder ® 320.63.00.100 Arbeitslampe FLIP , komplett ® 320.63.10.100 Arbeitslampe FLIP ® 320.63.20.100 Lampenhalter FLIP ® FLIP 01.08.2013 Deutsch...
  • Seite 64 NOTIZEN FLIP ® 01.08.2013 Deutsch...
  • Seite 65 NOTIZEN FLIP ® 01.08.2013 Deutsch...
  • Seite 66 NOTIZEN FLIP ® 01.08.2013 Deutsch...

  • Seite 67: Servicepass

    Wartung am: Wartung am: Wartung am: Unterschrift und Firmenstempel Unterschrift und Firmenstempel Unterschrift und Firmenstempel Prüfung und Prüfung und Prüfung und Wartung am: Wartung am: Wartung am: Unterschrift und Firmenstempel Unterschrift und Firmenstempel Unterschrift und Firmenstempel ® FLIP 01.08.2013 Deutsch...

  • Seite 68: Eu-Konformitätserklärung Für Maschinen (Eu-Rl 2006/42/Eg)

    Maschine allgemeine Bezeichnung: Fußbodenschleifmaschine Funktion: trockenes Schleifen von Holzfußböden, Holztreppen ® Modell: FLIP Seriennummer: siehe Typenschild Handelsbezeichnung: Rand-, Ecken- und Treppenschleifmaschine allen einschlägigen Bestimmungen der oben angegebenen europäischen Richtlinie entspricht. Die Maschine entspricht außerdem allen einschlägigen Bestimmungen der europäischen Richtlinie Elektromagnetische Verträglichkeit (2004/108/EG).
