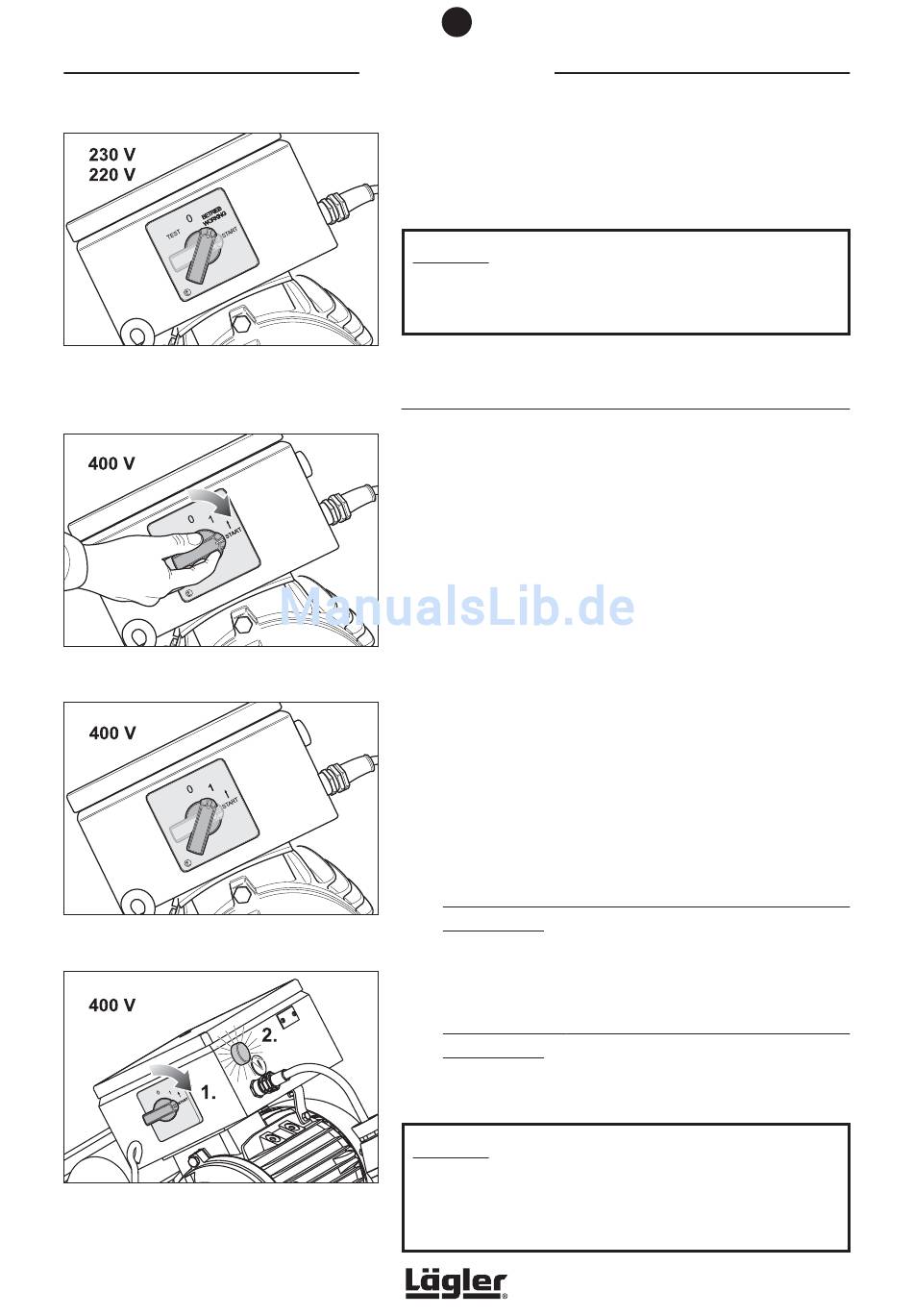

Abb. 12 Nachdem der Motor die volle Drehzahl erreicht
hat, den Schalterknopf loslassen. Er nimmt
automatisch die Position -BETRIEB (WORKING)-
ein.
Abb. 13 Zum Einschalten den Schalterknopf am Motor auf
die Position -START- drehen.
Abb. 14 Nach Anlauf des Motors den Schalterknopf los-
lassen. Er nimmt automatisch die Position -1- ein.
Abb. 15 Der Motor läuft mit Schalterstellung -START- (1.)
nicht an und die Lampe am Schaltkasten leuchtet
(2.).
16
4
INBETRIEBNAHME
3 Nachdem der Motor die volle Drehzahl erreicht hat, lassen
Sie den Schalterknopf los. Er nimmt automatisch die Position
-BETRIEB (WORKING)- ein (Abb. 12).
ACHTUNG!
Zu langes Verweilen auf der Schalterstellung -START- verkürzt
die Lebensdauer des Anlaufkondensators!

4.3.2 MASCHINEN MIT DREIPHASEN-WECHSELSTROM-MOTOR

(NETZSPANNUNG 400 V, DREHSTROM)
1 Ziehen Sie den Ablasshebel am Handgriff bis zum Anschlag
nach oben (Abb. 8)!
Dadurch wird die Schleifwalze vom Boden abgehoben.
2 Drehen Sie zum Einschalten der Maschine den Schalterknopf
am Motor auf die Position -START- (Abb. 13) und lassen Sie
nach Anlauf des Motors den Schalterknopf los. Er nimmt
automatisch die Position -1- ein (Abb. 14).
Läuft der Motor mit der Schalterstellung -START- (Abb. 15, 1.) nicht
an und die Lampe am Schaltkasten leuchtet (Abb. 15, 2.), muss
die Drehrichtung des Motors geändert werden. Dazu gehen Sie
folgendermaßen vor:
1 Ziehen Sie den Stecker des Motorkabels aus der Kupplung
des Verlängerungskabels!
2 Stecken Sie einen Schraubendreher in den Schlitz des Pha-
senwenders im Stecker des Motorkabels (Abb. 16, 1.).
3 Original-LÄGLER
Kabelausgang:
Durch Druck mit dem Schraubendreher wird der Phasenwen-
der entriegelt und muss dann gleichzeitig um 180° gedreht
werden (Abb. 16, 2.).
Original-LÄGLER
Kabelausgang:
Der Phasenwender muss durch Überwindung eines geringen
Widerstands um 180° gedreht werden (Abb. 16, 2.).
ACHTUNG!
Der Phasenwender kann nur in eine Richtung gedreht werden!
Die entsprechende Richtung kann bei verschiedenen Steckern
unterschiedlich sein!
® -Stecker mit roter Überwurfmutter am
® -Stecker mit gelber Überwurfmutter am
