A2.2
A2.4
A2.3
A3

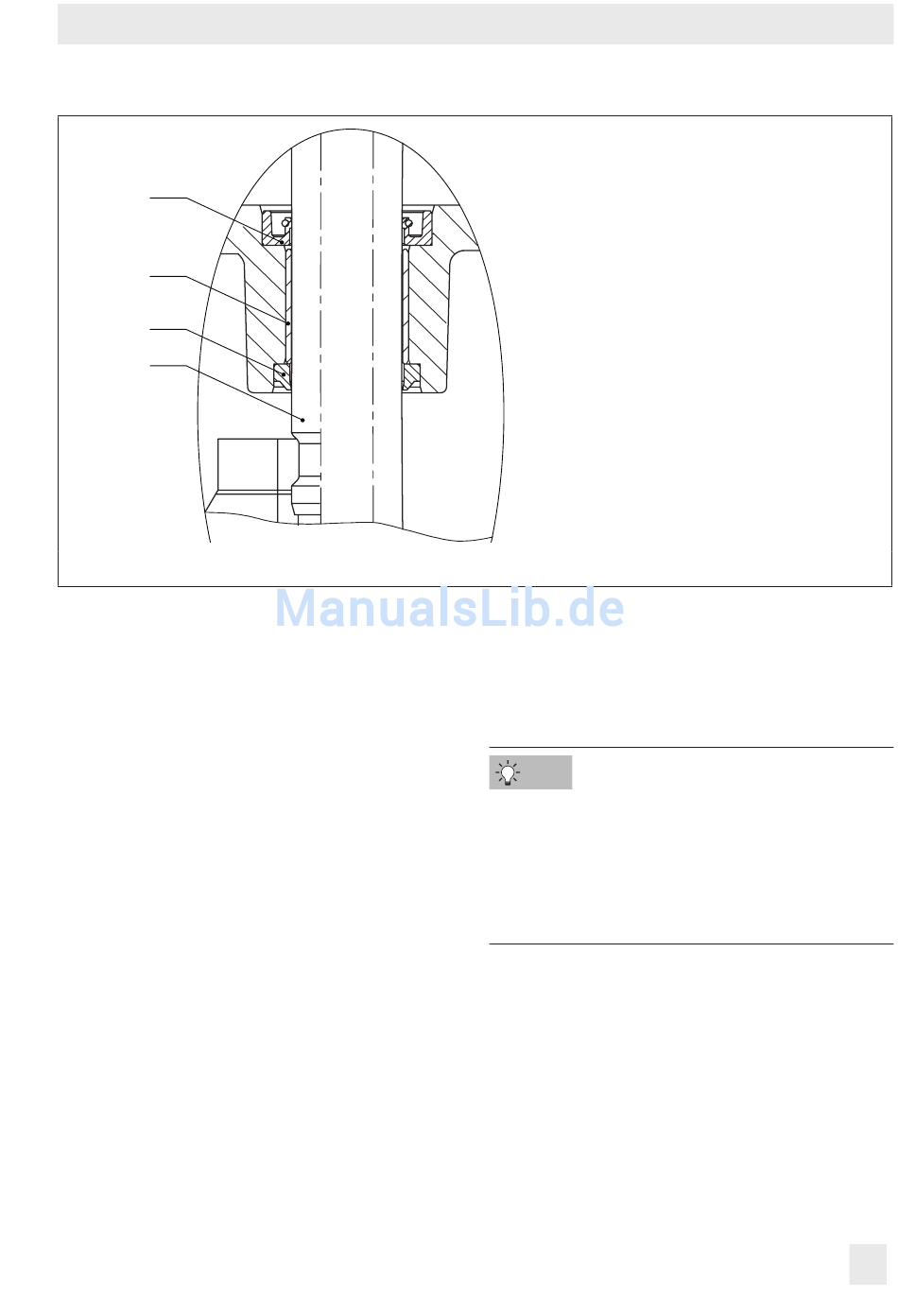

Bild 19: Antriebsstangendichtung bei Antrieb 120 cm²
7. Wellendichtring mit geeignetem Werk-
zeug montieren.
8. Falls erforderlich, Trockengleitlager
(A2.4) und Abstreifer (A2.3) ebenfalls
austauschen.
9. Prüfen, ob die Federn (A10) korrekt im
unteren Deckel (A2) sitzen.
10. Antriebsstange (A3) mit geeignetem
Schmiermittel bestreichen.
11. Antriebsstange (A3) mit Membranteller
(A14), Membran (A18) und Membran-
teller (A13) in den unteren Deckel (A2)
einsetzen. Sicherstellen, dass der Wellen-
dichtring (A2.2) nicht beschädigt wird.
12. Oberen Deckel (A16) aufsetzen.
13. Oberen und unteren Deckel (A16, A2)
mit Schrauben (A22) und Muttern (A24)
verschrauben. Schraubkappe (A21) auf-
setzen. Anzugsmomente beachten.
EB 8313-3
A2.2 Wellendichtring
A2.3 Abstreifer
A2.4 Trockengleitlager
A3 Antriebsstange
14. Antrieb auf Ventil montieren, vgl.
Kap. 5.1.
7.2.2 Ausführung mit 350 cm²
Tipp
Vor der Zerlegung des Antriebs die Position
der beiden Deckel (A1, A2) zueinander
markieren, sodass beim Zusammenbau die
gleiche Position der Luftanschlüsse sicherge-
stellt ist.
Wirkrichtung FA
1. Antrieb vom Ventil nehmen, vgl.
Kap. 9.2.
2. Die kurzen Schrauben (A20) und Mut-
tern (A21) an den Deckeln abschrauben.
3. Bei vorgespannten Antrieben Federvor-
spannung abbauen, vgl. Kap. 9.3.
Instandhaltung
41
