Aufbau und Wirkungsweise

3.5 Varianten

− Normalausführung Typ 3372 (120 cm²)
Die Gehäuse der elektropneumatischen
Antriebe Typ 3372 haben eine Antriebs-
fläche von 120 cm² und sind aus Alumi-
nium-Druckguss gefertigt.
− Normalausführung Typ 3372 (350 cm²)
Die Gehäuse der elektropneumatischen
Antriebe Typ 3372 haben eine Antriebs-
fläche von 350 cm² und sind aus Stahlb-
lech gefertigt.
− Ausführung mit Hubbegrenzung
(120 cm²)
Die Antriebe Typ 3372 mit 120 cm² An-
triebsfläche können mit einer mechanisch
einstellbaren Hubbegrenzung ausgestat-
tet werden. Der Hub wird dabei in bei-
den Wirkrichtungen (FA und FE) um bis
zu 50 % verringert und fest eingestellt.
Die Hubbegrenzung ist nicht für den
Typ 3372 mit 350 cm² verfügbar.
Ø168

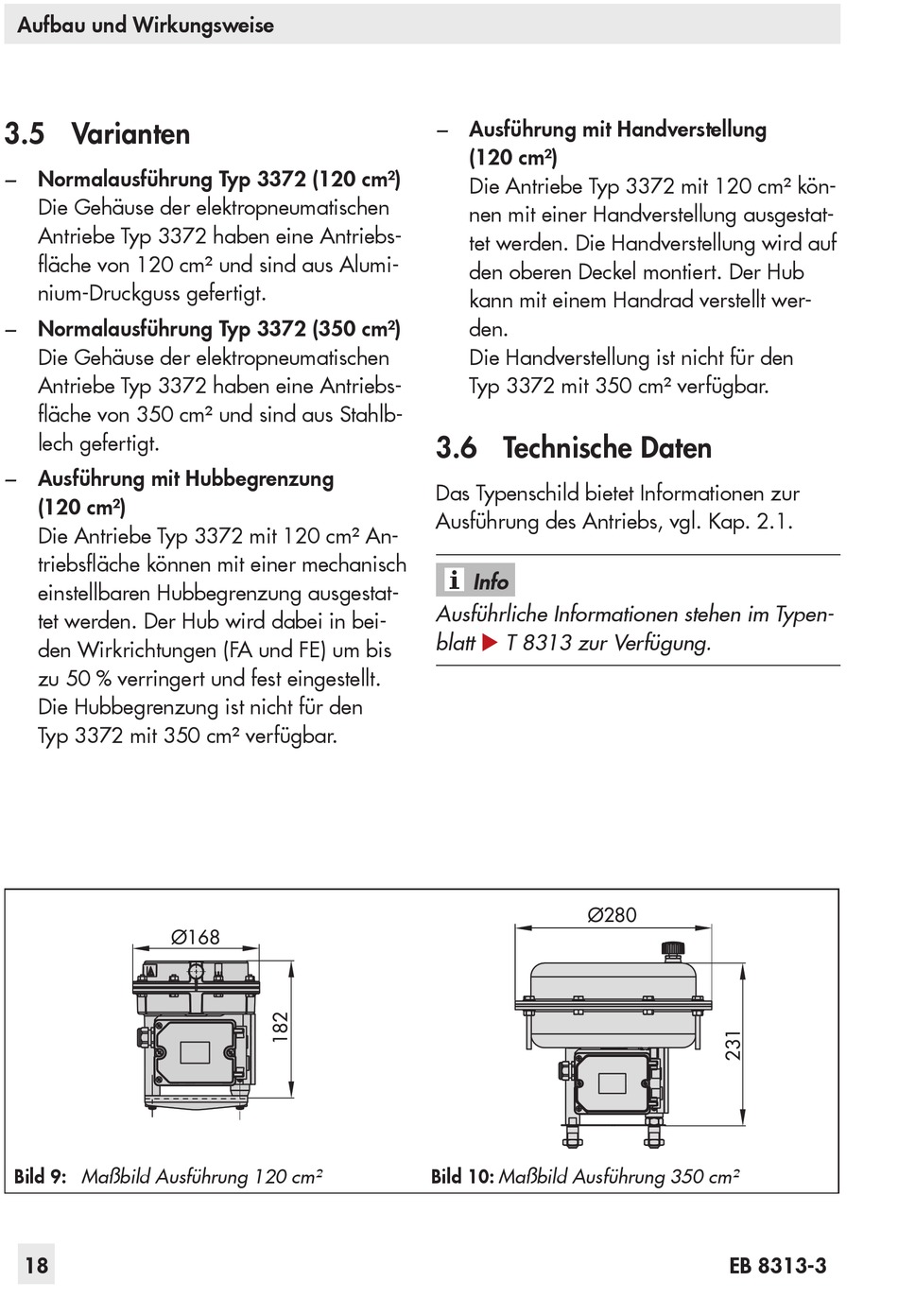

Bild 9: Maßbild Ausführung 120 cm²
18
− Ausführung mit Handverstellung
(120 cm²)
Die Antriebe Typ 3372 mit 120 cm² kön-
nen mit einer Handverstellung ausgestat-
tet werden. Die Handverstellung wird auf
den oberen Deckel montiert. Der Hub
kann mit einem Handrad verstellt wer-
den.
Die Handverstellung ist nicht für den
Typ 3372 mit 350 cm² verfügbar.

3.6 Technische Daten

Das Typenschild bietet Informationen zur
Ausführung des Antriebs, vgl. Kap. 2.1.
Info
Ausführliche Informationen stehen im Typen-
blatt u T 8313 zur Verfügung.
Ø280
Bild 10: Maßbild Ausführung 350 cm²
