ITALIANO
Accertarsi di collegare la pompa
soltanto a prese installate secondo
normativa, rese sicure con un fusi-
bile ritardato da almeno 10 A e con
un interruttore differenziale ad alta
sensibilità (30mA).
USO
HEBEFIX PLUS è pensato per il pom-
paggio di acque di scarico domestiche
provenienti da lavatrici, lavastoviglie,
lavandini, docce e vasche. È possibile
collegare max. tre elementi di scarico
e questi devono essere installati nella
stessa stanza.
HEBEFIX PLUS è dotato di quattro boc-
che laterali e una superiore contrasse-
gnata, alle quali è possibile collegare
tubi con 50 mm di diametro esterno (40
mm sopra) mediante l'uso di anelli di
tenuta di collegamento o guarnizioni a
innesto.
ATTENZIONE! HEBEFIX PLUS non può
essere utilizzato per il pompaggio di ac-
que di scarico da gabinetti e impianti di
orinatoi.
Per l'uso si devono rispettare le relative
leggi, normative nazionali e le direttive
locali, ad es.
∙ Acque reflue e cariche domestiche
(ad es. in Europa, norma EN 12056)
∙ Realizzazione di impianti elettrici a
bassa tensione (ad es. in Germania
VDE 0100)
Temperature
Il mezzo di pompaggio può avere una
temperatura massima di 35°C.
Il HEBEFIX PLUS è sicuro dal conge-
lamento durante la conservazione fino
a -20°C. Una volta installato, tuttavia,
l'acqua residua nell'impianto non deve
congelarsi.
CEM
In caso di installazione secondo le di-
sposizioni e di uso conforme, l'appa-
recchio soddisfa i requisiti di protezione
della direttiva CEM 2004/108 CE ed è
idoneo per l'uso nel settore domesti-
co della rete di alimentazione elettrica
pubblica.
Compreso nella consegna
Hebefix plus con impianto di allarme,
valvola di non ritorno 1¼", istruzioni per
24
l'uso, scatola accessori con gomito del
tubo flessibile, 2 nippli, 8 rondelle per
tubi flessibili, 3 manicotti, 4 guarnizioni
a innesto, 2 tasselli, 2 viti a gancio e un
tappo di chiusura, accessori ventilazio-
ne (griglia di ventilazione, filtro ai car-
boni attivi piccolo per serbatoio, filtro a
carboni attivi circolare per parete, disco
di compensazione e tappo di chiusura)
COLLEGAMENTO
ELETTRICO
Gli elettrici lavori sull' HEBE-
FIX PLUS devono essere ese-
guiti unicamente da un elettri-
cista specializzato.
Rispettare le norme valide (ad es. EN),
le direttive nazionali (ad es. VDE) e le
normative delle compagnie di fornitura
elettrica locali.
ATTENZIONE! Mai immergere la spina
nell'acqua! Le eventuali infiltrazioni di
acqua possono causare guasti e danni.
Rispettare la tensione d'esercizio (vede-
re targhetta identificativa)!
Il dispositivo a spina deve essere instal-
lato in una stanza ben ventilata protetta
dagli schizzi d'acqua e protetto dall'i-
nondazione. Non è necessario installare
a monte un salvamotore, poiché vi è un
termostato di avvolgimento installato.
ATTENZIONE! La spina deve essere ben
accessibile anche con montaggio a pa-
rete.
Le elevate temperature e tempi di fun-
zionamento non consentiti causano la
disattivazione a causa dei termostati.
Dopo l'attivazione del termo-
stato si deve staccare la spina
prima di risolvere la causa
dell'anomalia poiché l'apparecchio po-
trebbe attivarsi autonomamente.
Comando dell'impianto
HEBEFIX PLUS è dotato di commuta-
zione di livello che attiva o disattiva la
pompa a seconda del livello di acqua.
Se HEBEFIX PLUS pompa e il punto di
disattivazione non viene raggiunto entro
50 ± 5 secondi viene attivato l'allarme.
Viene emesso un segnale forte, la pom-
pa continua a funzionare.
L'allarme è di tipo continuo, il contatto
di allarme libero privo di potenziale K1
(40/41) può essere attivato e utilizzato
come messaggio di guasto a distanza.
La conferma della segnalazione di al-
larme o la disattivazione dell'impianto
in caso di anomalia avviene tirando la
spina. L'apertura di manutenzione deve
essere rimossa.

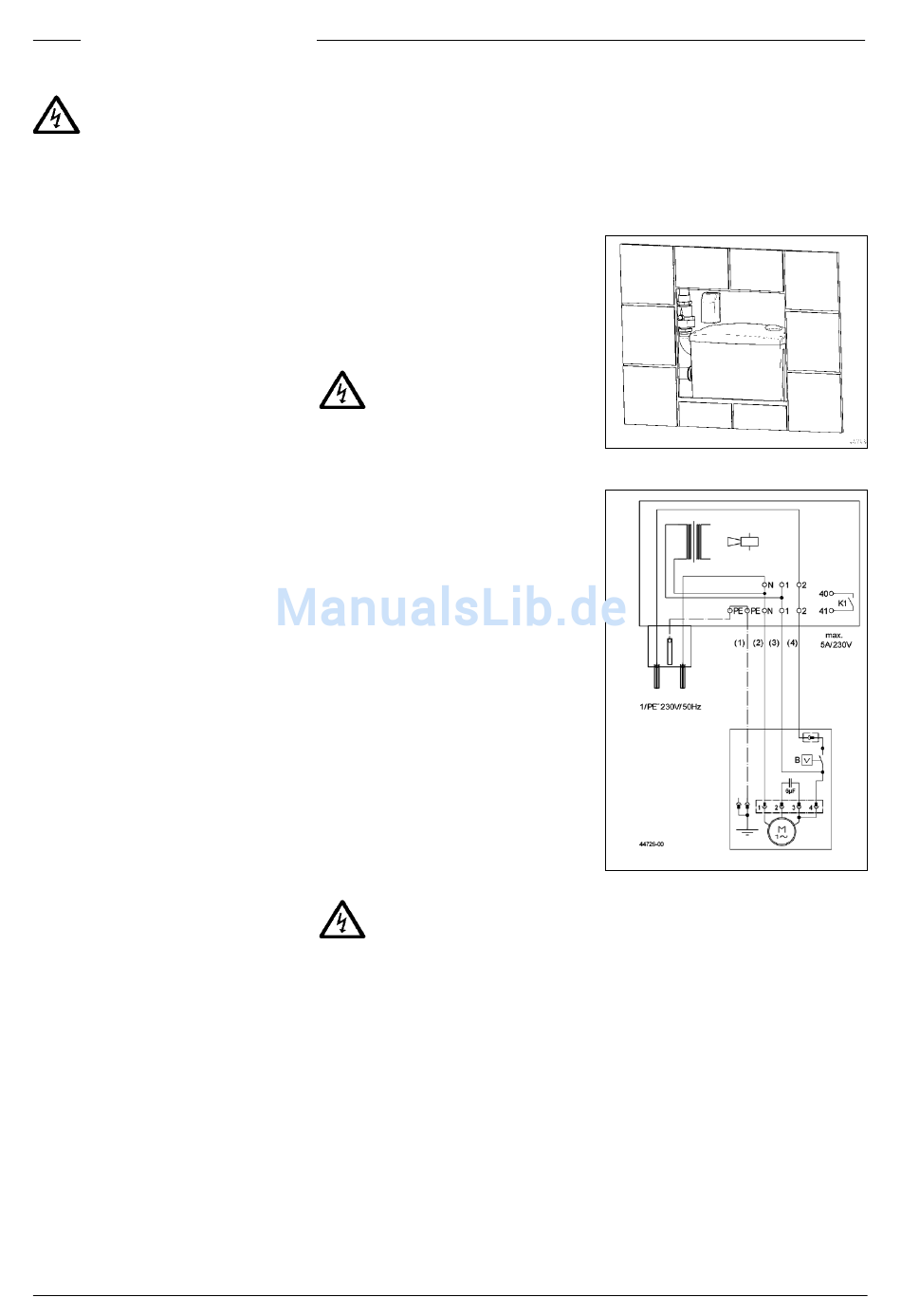

Schema elettrico
B = interruttore a galleggiante, colori
dei fili: (1) = verde/giallo, (2) = marrone,
(3) = grigio, (4) = nero
