De pomp mag alleen worden aan-
gesloten op volgens de voorschrif-
ten geïnstalleerde contactdozen die
zijn beveiligd met ten minste 10 A
(traag) en een stroomonderbreker
(30mA).
GEBRUIK
De HEBEFIX PLUS is voor het transport
van huishoudelijk afvalwater uit huis-
houdelijke wasmachines, vaatwassers,
wasbekken, douches en badkuipen ge-
schikt. Er mogen max. drie riolerings-
voorwerpen aangesloten worden en
deze moeten in dezelfde ruimte geïn-
stalleerd worden.
De HEBEFIX PLUS heeft aan de zijkan-
ten vier en bovenaan één gemarkeerde
leidingen waaraan deze onder gebruik
van verbindingsmanchetten of insteek-
dichtingen buizen met 50 mm buitendi-
ameter (bovenaan 40 mm) aangesloten
kunnen worden.
ATTENTIE! De HEBEFIX PLUS mag niet
voor het transport van afvalwater uit toi-
letten en urinoirinstallaties ingebouwd
worden.
Bij gebruik moeten de respectievelijke
nationale wetgevingen, voorschriften,
alsook plaatselijke bepalingen aange-
houden worden, zoals bv.
∙ Huishoudelijk vuil- en afvalwater
(bv. in Europa EN 12056)
∙ Opstellen van laagspanningsinstal-
laties (bv. in Duitsland VDE 0100)
Temperaturen
Het transportmedium mag een maxi-
male temperatuur van 35° C hebben.
De Hebefix extra is bij droge opslag tot
–20° C vorstbestendig. Ingebouwd mag
het resterende water in de installatie
echter niet bevriezen.
EMC
Bij aansluiting van installatie volgens
voorschrift en juist gebruik, voldoet
het apparaat aan de veiligheidseisen
van de EMC-richtlijn 2004/108/EG en is
het geschikt voor gebruik in huiselijke
ruimten welke zijn aangesloten op het
openbare elektriciteitsnet.
Leveromvang
Hebefix plus met alarminstallatie, te-
rugslagklep 1¼", bedrijfshandleiding,
accessoirebuidel met slangbocht, 2
nippels, 8 slangklemmen, 3 manchet-
ten, 4 insteekdichtingen, 2 tappen, 2
haakschroeven en een afsluitingsstop,
accessoires verluchting (verluchtings-
rooster, actiefkoolfilter klein voor reser-
voir, actiefkoolfilter rond voor voorwand,
compensatieschijven en
stoppen)
ELEKTRISCHE
AANSLUITING
Alleen een professionele elek-
tromonteur mag aan de HEBE-
FIX PLUS werkzaamheden uit-
voeren.
De respectievelijk geldende normen
(bv. EN), landspecifieke voorschriften
(bv. VDE) alsook de voorschriften van de
plaatselijke stroomvoorzieningsmaat-
schappij moeten nageleefd worden.
ATTENTIE! Stroomnetstekker nooit in
water leggen! Eventueel indringend wa-
ter kan tot storingen en schade leiden.
Bedrijfsspanning naleven (zie typepla-
tje)!
Het stekkerapparaat enkel in goed ver-
luchte ruimten spatwaterbeveiligd en
overstromingsbeveiligd gebruiken. Een
motorbeveiliging moet niet voorgescha-
keld worden omdat een wikkelingsther-
mostaat ingebouwd is.
ATTENTIE! De stekker moet ook in de
voorwand goed toegankelijk zijn.
Ontoelaatbaar hoge temperaturen en
bedrijfstijden leiden tot een afschake-
ling door de thermostaten.
Na het in werking treden van
de thermostaat moet voor het
verhelpen van de storingsoor-
zaak de stroomnetstekker uitgetrokken
worden omdat het apparaat zelfstandig
opnieuw inschakelt.
Sturing van de installatie
De HEBEFIX PLUS bezit een niveaus-
chakeling die de pomp, onafhankelijk
van de waterstand, in- resp. afschakelt.
Wanneer de HEBEFIX PLUS transpor-
teert en niet binnen ca. 50 ± 5 seconden
het uitschakelpunt bereikt, wordt alarm
vrijgegeven. Er weerklinkt een luid sig-
naal, de pomp werkt echter verder.
Het alarm blijft als continue alarm
bestaan, het potentiaalvrij storings-
meldingscontact K1 (40/41) wordt ge-
NEDERLANDS
schakeld en kan als afstandsbediende
storingsmelding gebruikt worden.
Het bevestigen van de alarmmelding of
het afschakelen van de installatie in ge-
val van storing gebeurt door het uittrek-
ken van de stekker. De onderhoudsope-
afsluitings-
ning moet daarbij verwijderd worden.

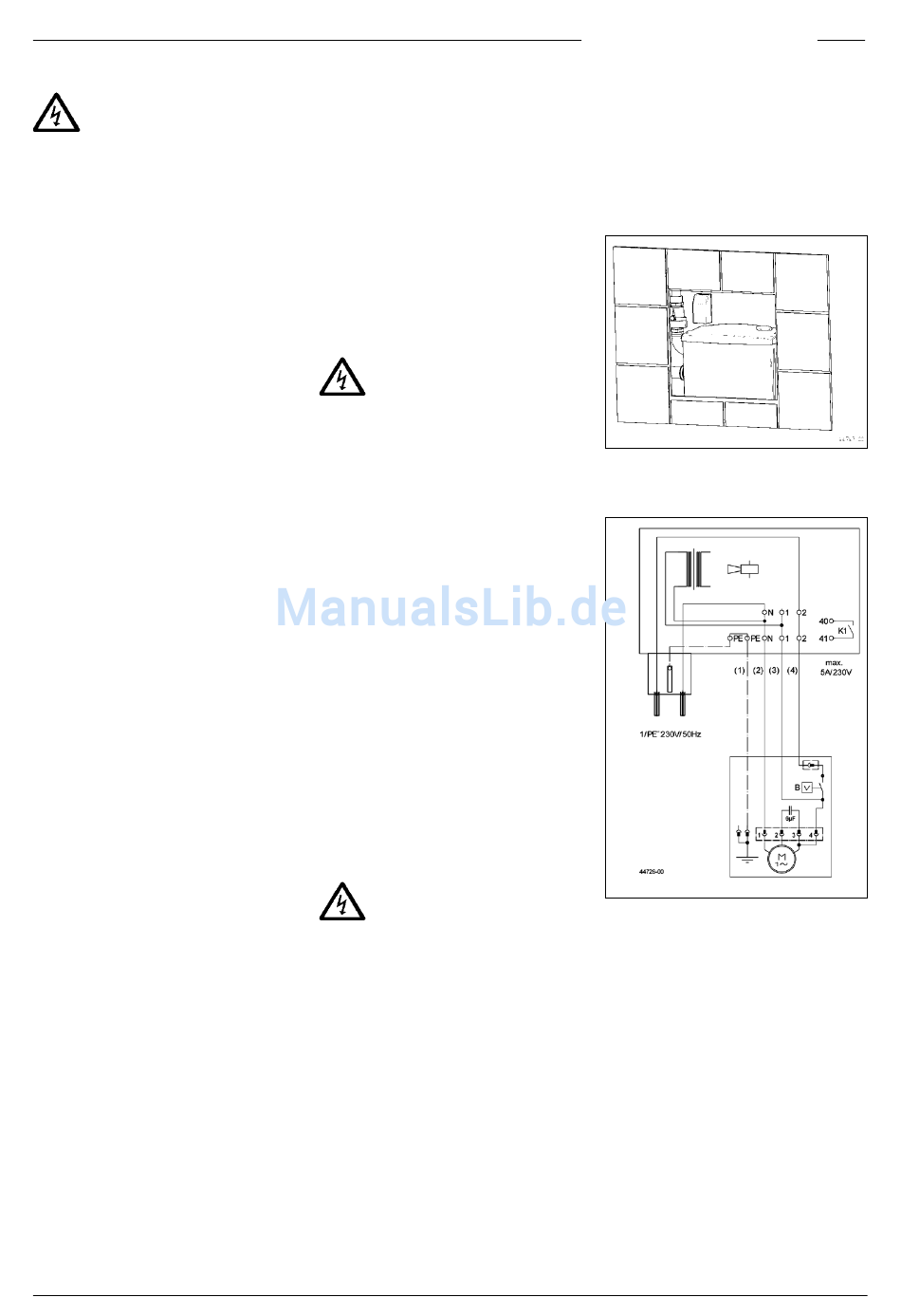

Schakelbeeld
B = vlotterschakelaar, kleur van de
aders: (1) = groen/geel, (2) = bruin, (3) =
grijs, (4) = zwart
19
