DEUTSCH
Der HEBEFIX PLUS darf nur an vor-
schriftsmäßig installierte Steckdo-
sen angeschlossen werden, die mit
mindestens 10 A (träge) und einem
FI-Schutz-schalter (≤30 mA) abge-
sichert sind.
EINSATZ
Der HEBEFIX PLUS ist für die Förde-
rung von häuslichem Abwässer aus
Haushalts-Waschmaschinen,
schirrspülern, Waschbecken, Duschen
und Badewannen geeignet. Es dürfen
max. drei Entwässerungsgegenstände
angeschlossen wer den und diese müs-
sen im gleichen Raum installiert wer-
den.
Der HEBEFIX PLUS hat seitlich vier und
oben einen markierten Stutzen, an die
unter Verwendung der Verbindungs-
manschetten oder Steckdichtungen
Rohre mit 50 mm Außendurchmesser
(oben 40 mm) angeschlossen werden
können.
ACHTUNG! Der HEBEFIX PLUS darf
nicht zur Förderung von Abwässern aus
Aborten und Urinalanlagen eingebaut
werden.
Beim Einsatz müssen die jeweiligen
nationalen Gesetze, Vorschriften, sowie
örtliche Bestimmungen eingehalten
werden, wie z.B.
∙ Häusliches Schmutz- und Abwasser
(z.B. in Europa EN 12056)
∙ Errichten von Niederspannungs-
anlagen (z.B. in Deutschland VDE
0100)
Temperaturen
Das Fördermedium darf eine maximale
Temperatur von 35° C haben.
Der HEBEFIX PLUS ist bei Lagerung im
Trockenen bis –20° C frostsicher. Einge-
baut darf das Restwasser in der Anlage
jedoch nicht gefrieren.
EMV
Bei vorschriftsmäßiger Installation und
bestimmungsgemäßen Einsatz erfüllt
das Gerät die Schutzanforderungen der
EMV-Richtlinie 2004/108 EG und ist für
den Einsatz im häuslichen Bereich am
öffentlichen Stromversorgungsnetz ge-
eignet.
4
Lieferumfang
Hebefix plus mit Alarmanlage, Rück-
schlagklappe 1¼", Betriebsanleitung,
Zubehörbeutel
mer, 2 Nippeln, 8 Schlauchschellen,
3 Manschetten, 4 Steckdichtungen, 2
Dübeln, 2 Hakenschrauben und einem
Verschlussstopfen, Zubehör Lüftung
(Lüftungsgitter, Aktivkohlefilter klein
für Behälter, Aktivkohlefilter rund für
Vorwand, Ausgleichsscheibe und Ver-
schlussstopfen)
-Ge-
ELEKTRO­
ANSCHLUSS
Nur eine Elektrofachkraft darf
an Pumpe, Stecker oder Steu-
erung Elektroarbeiten vorneh-
men.
Die jeweils gültigen Normen (z.B. EN),
landesspezifischen Vorschriften (z.B.
VDE) sowie die Vorschriften der örtli-
chen Versorgungsnetzbetreiber sind zu
beachten.
ACHTUNG! Netzstecker niemals ins
Wasser legen! Eventuell eindringendes
Wasser kann zu Störungen und Schäden
führen.
Betriebsspannung beachten (siehe Ty-
penschild)!
Das Steckergerät nur in gut belüfteten
Räumen spritzwassergeschützt
überflutungssicher einsetzen. Ein Mo-
torschutz braucht nicht vorgeschaltet
werden, da ein Wicklungsthermostat
eingebaut ist.
ACHTUNG! Der Stecker muss auch in
der Vorwand gut zugänglich sein.
Unzulässig hohe Temperaturen und
Betriebszeiten führen zu einer Abschal-
tung durch den Thermostaten.
Nach dem Auslösen des Ther-
mostaten ist vor dem Beseiti-
gen der Störungsursache der
Netzstecker zu ziehen, da das Gerät
selbsttätig wieder einschaltet.
Steuerung der Anlage
Der HEBEFIX PLUS besitzt eine Niveau-
schaltung, die die Pumpe, abhängig
mit Schlauchkrüm- vom Wasserstand, ein- bzw. abschaltet.
Wenn der HEBEFIX PLUS fördert und
nicht innerhalb von ca. 50 ± 5 Sekun-
den den Ausschaltpunkt erreicht, wird
Alarm ausgelöst. Es ertönt ein lautes
Signal, die Pumpe läuft aber weiter.
Der Alarm bleibt als Daueralarm be-
stehen, der potentialfreie Störmelde-
kontakt K1 (40/41) wird geschaltet und
kann zur Störungsfernmeldung genutzt
werden.
Das Quittieren der Alarmmeldung oder
Abschalten der Anlage im Störungsfall
erfolgt durch Ziehen des Steckers. Die
Wartungsöffnung muss dazu entfernt
werden.

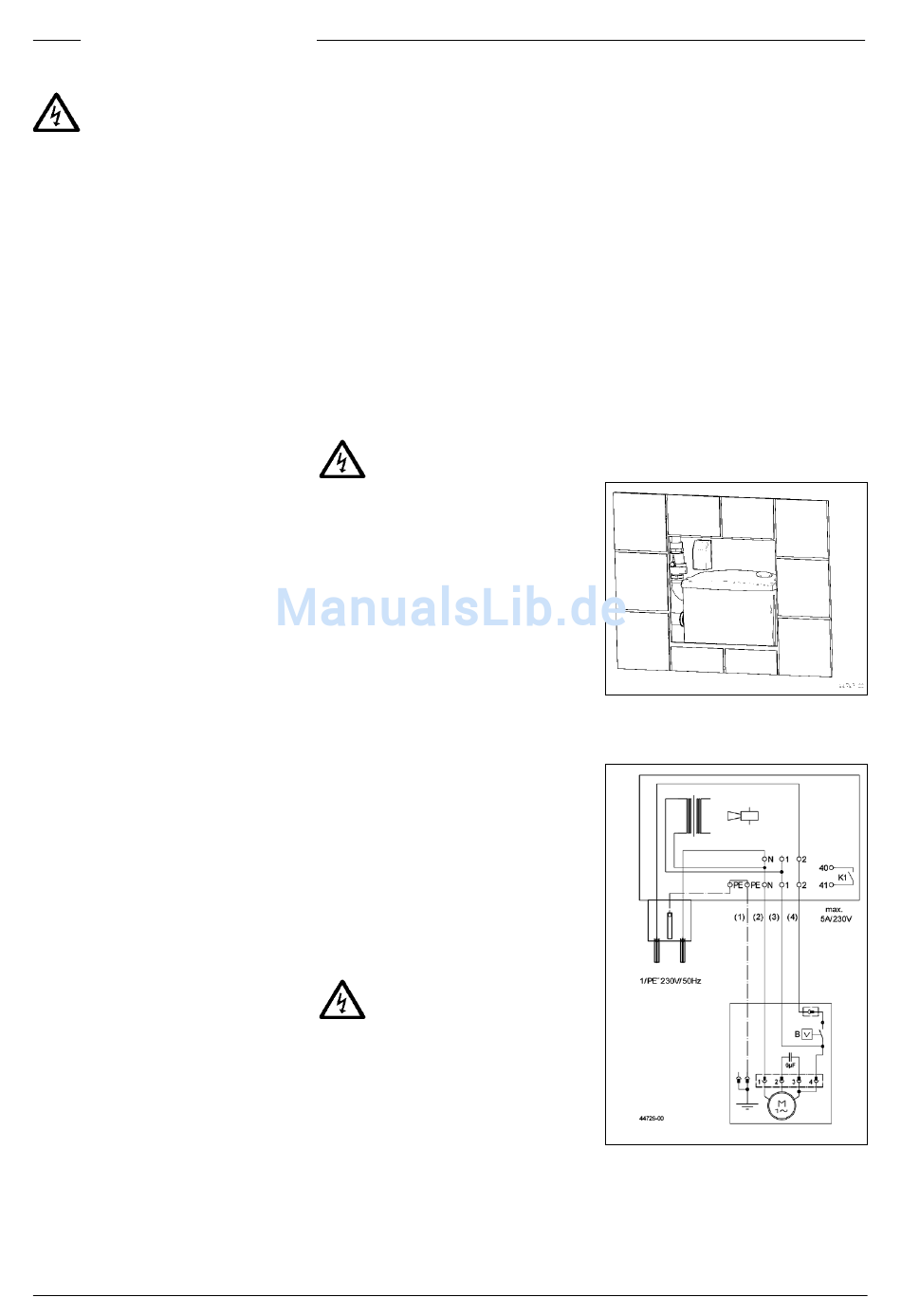

Schaltbild
und
B = Schwimmerschalter, Adernfarben:
(1) = grün/gelb, (2) = braun, (3) = grau,
(4) = schwarz
