Prima dello smontaggio si deve rimuo-
vere il ristagno di acqua nell'elemento
di scarico e nell'impianto. Se in fase di
installazione si è montato un tubo fles-
sibile per lo smaltimento d'emergenza,
è possibile scaricare l'acqua residua in
un recipiente piatto e quindi ricollegare
il tubo flessibile.
Nelle successive procedure di lavoro
viene smontata solo la pompa che resta
nel serbatoio.

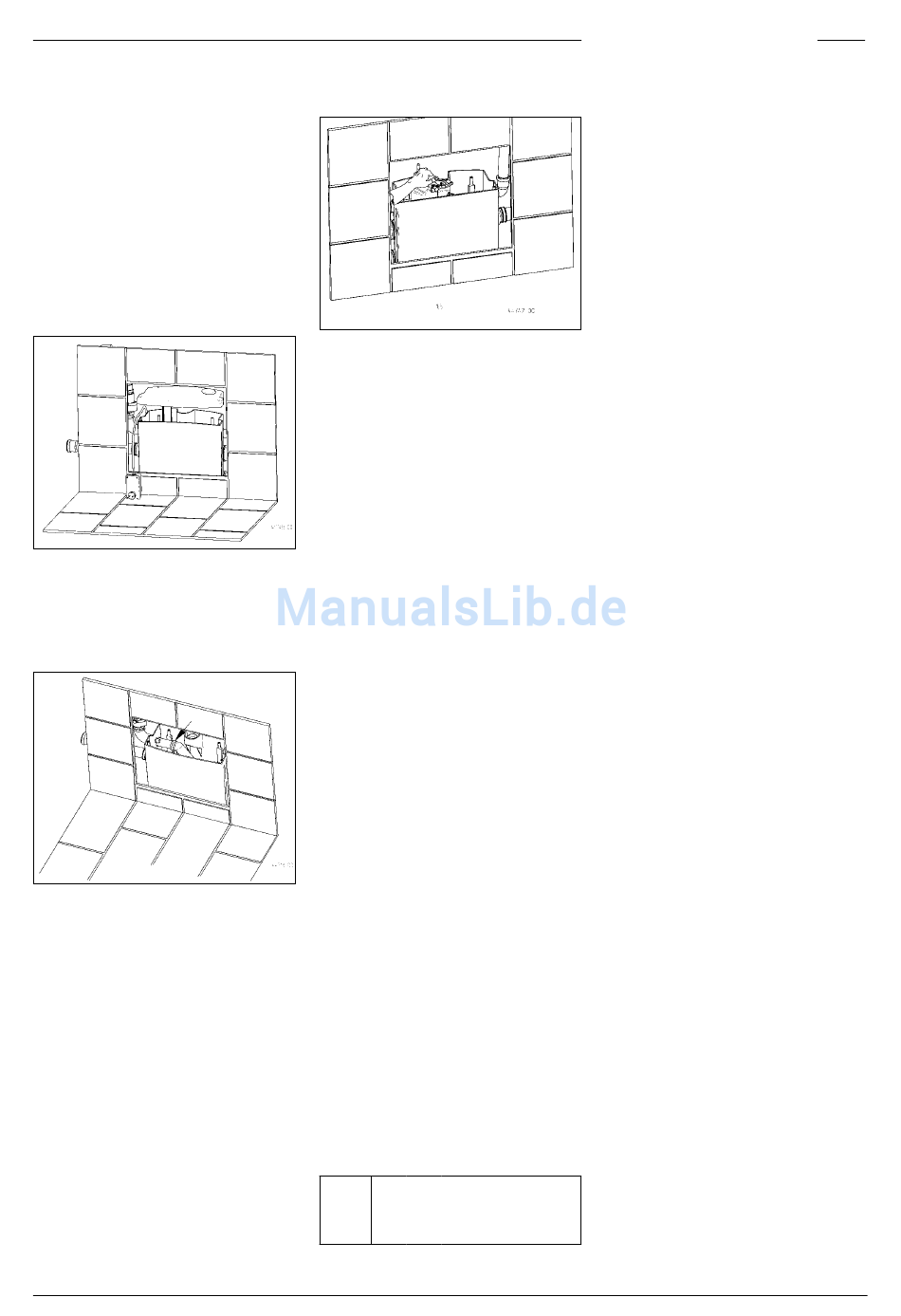

Fase 1
Svitare le quattro viti nel coperchio, non
rimuovere, e sollevare il coperchio. Il
coperchio può essere messo a lato in-
sieme all'alloggiamento della spina.
Fase 2
La vite ad aletta deve essere allentata
dalla rondella dello scarico di pres-
sione. Il gomito di scarico elastico può
essere rimosso dalla linea di mandata.
Afferrare la pompa dall'impugnatura
ed estrarre dal serbatoio con cautela.
Verificare che il galleggiante non venga
rilasciato dalle staffe di sostegno della
parete interna del serbatoio.
Rimuovere i corpi estranei dal serbatoio
e la pompa e pulire i componenti.
Fase 3
Rimontare accuratamente l'impianto in
sequenza inversa. A tal fine introdurre
la pompa con due piedi nei supporti sul
fondo del serbatoio e inserire con caute-
la la leva del galleggiante nella forcella
del galleggiante. Mediante una leggera
rotazione dell'impugnatura di trasporto
della pompa verificare se questa è in po-
sizione salda. Inserire il gomito di scari-
co elastico fino all'arresto sulla bocca di
mandata e serrare manualmente la vite
ad aletta del rondella. Eseguire un con-
trollo del funzionamento di queste parti
mediante sollevamento e abbassamen-
to manuale del galleggiante. Premere
il coperchio sul serbatoio e serrare a
mano le viti nelle staffe. Per evitare una
collisione tra il cavo e le parti mobili nel
serbatoio, estrarre il cavo quanto più
possibile dal serbatoio e serrare la vite
di fissaggio del cavo.

DATI TECNICI

Peso 6,2 kg
Bocca di mandata DN 32
Potenza del motore P1 0,32 kW
Potenza del motore P2 0,20 kW
Tensione 1/N/PEx230 V
Frequenza 50 Hz
Corrente nominale 1,4 A
Tipo di protezione
Alloggiamento della spina IP 20
Tensione di controllo per circuito di
commutazione allarme 12 V DC (SELV)
Potenza
H
1 2 3 4
[m]
Q
6,5 5,5 5,0 4,0 3,0 1,5
[m³/h]
5 6
