Elektrischer Anschluss
2. Beim Schließen des Gehäuses gehen Sie ebenfalls schrittweise und in diagonaler Folge
vor.

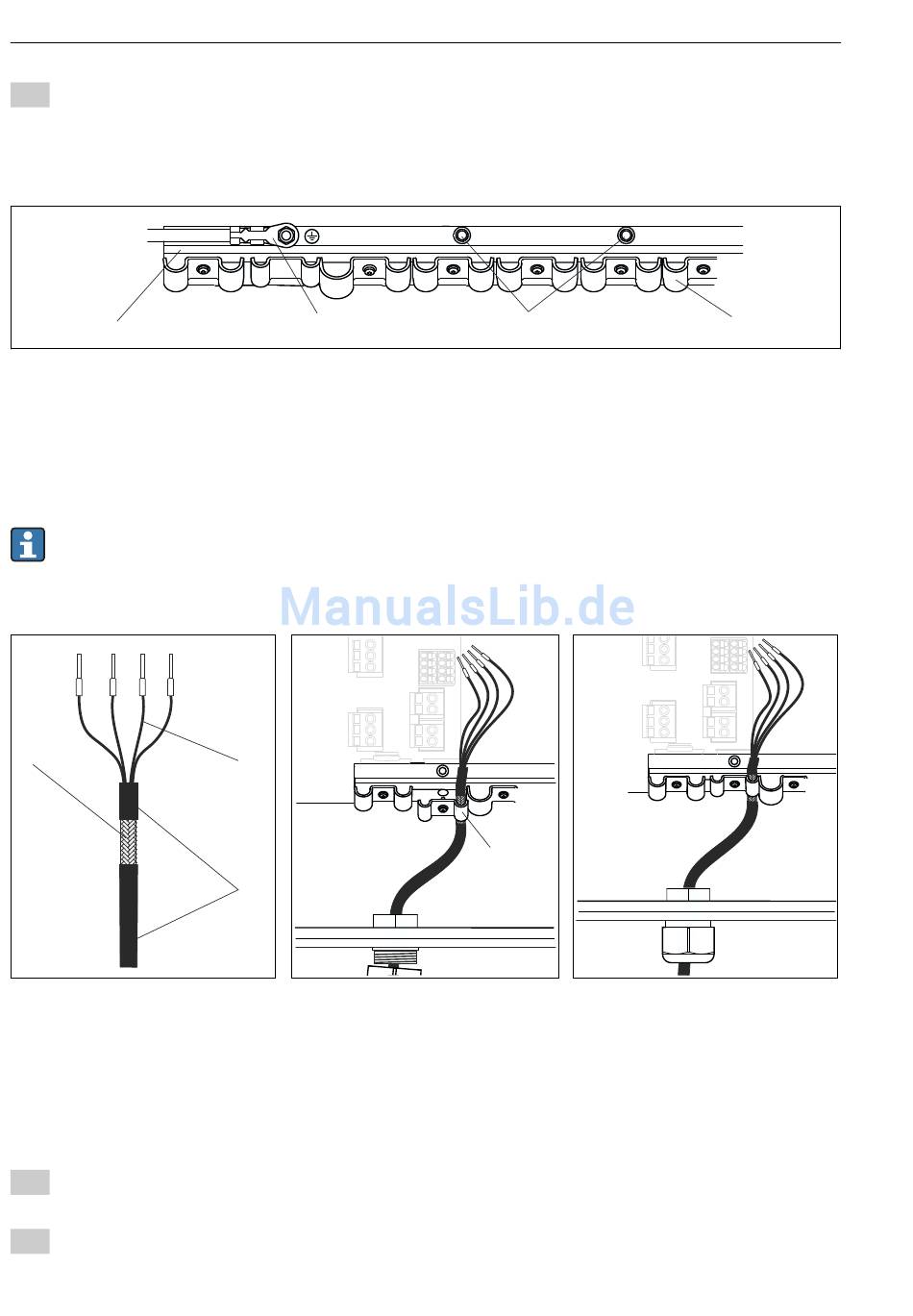

5.1.2 Kabelmontageschiene
1
 15 Kabelmontageschiene und ihre Funktion
1 Kabelmontageschiene
2 Gewindebolzen (Schutzleiteranschluss, zentraler
Erdungspunkt)
5.1.3

Kabelschirm auflegen

Verwenden Sie möglichst nur konfektionierte Originalkabel. Sensor-, Feldbus- und
Ethernetkabel müssen geschirmte Kabel sein.
Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)
1
 16 Konfektioniertes Kabel
1 Außenschirm (frei gelegt)
2 Kabeladern mit Endhülsen
3 Kabelmantel (Isolierung)
1) Beachten Sie die Hinweise im Kapitel "Schutzart sicherstellen" (→  33)
1. Lösen Sie eine geeignete Kabelverschraubung an der Unterseite des Gehäuses und ent-
fernen Sie den Blindstopfen aus der Durchführung.
2. Fädeln Sie die Verschraubung richtig herum auf das Kabelende und ziehen Sie das Kabel
durch die Durchführung ins Gehäuse.
16
2
2
3
 17 Kabel einlegen
4 Erdungsschelle
Liquiline CM442/CM444/CM448
3
3 Weitere Gewindebolzen für Erdanschlüsse
4 Kabelschellen (Fixierung und Erdung der Sensorka-
bel)
4
 18
Kabelschirm ist durch Erdungsschelle
geerdet
4
A0025171
Schraube festziehen
(2 Nm)
1)
