Montage
4.2.3

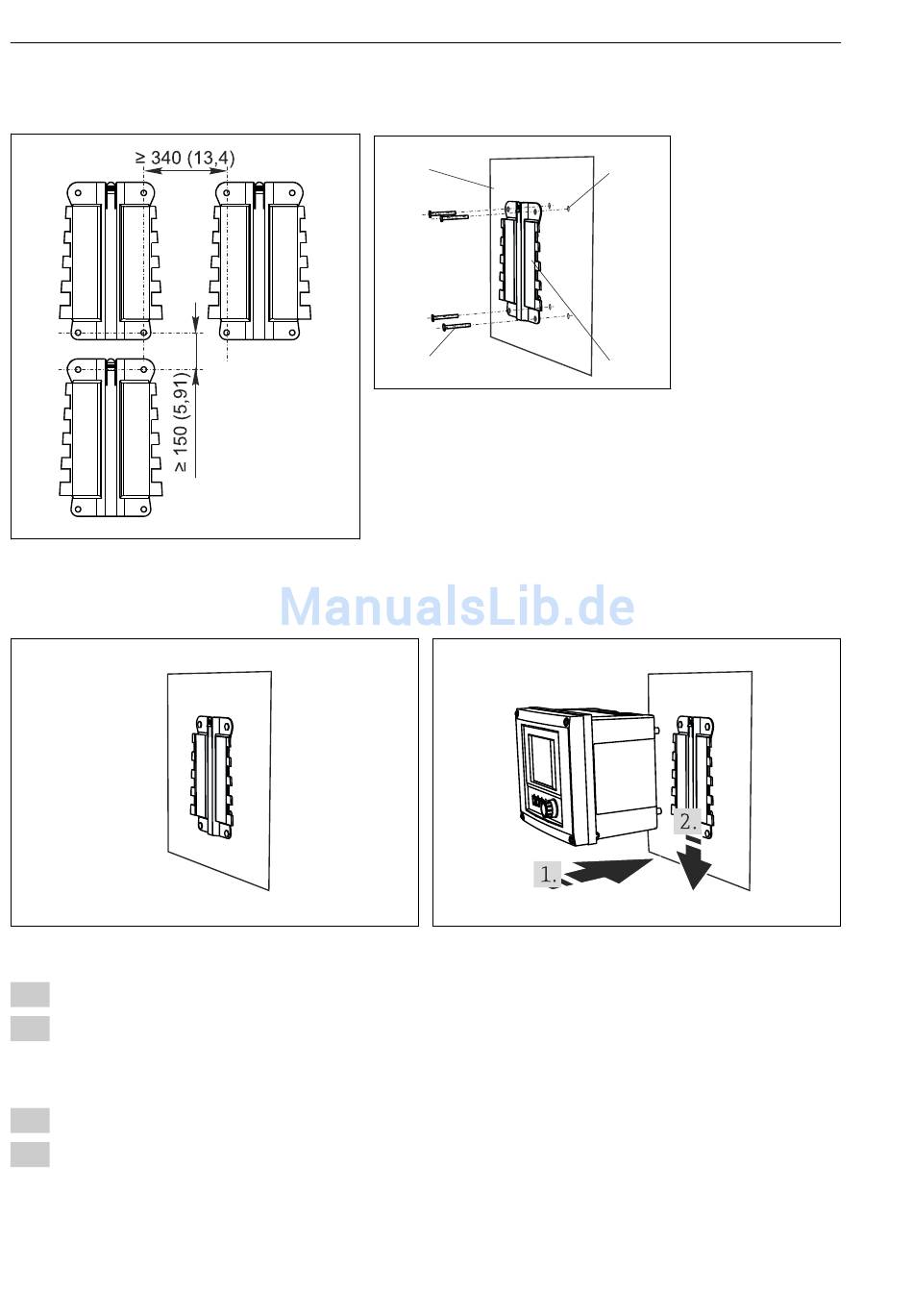

Wandmontage

 9 Montageabstand in mm (inch)
1) Die Größe der Bohrlöcher hängt von den verwendeten Dübeln ab. Dübel und Schrauben müssen bauseitig gestellt werden.
 11 Wandmontage
1. Führen Sie das Gerät an die Montageplatte heran.
2. Schieben Sie das Gerät in der Führung der Montageschiene nach unten bis es einrastet.
4.3

Montagekontrolle

1. Überprüfen Sie nach dem Einbau den Messumformer auf Beschädigungen.
2. Prüfen Sie, ob der Messumformer gegen Niederschlag und direkte Sonneneinstrahlung
geschützt ist (z.B. durch das Wetterschutzdach).
14
1
4
 10 Wandmontage
1 Wand
2
4 Bohrlöcher
3 Montageplatte
4 Schrauben Ø 6 mm (nicht im Lieferumfang)
A0012686
A0027799
 12
Liquiline CM442/CM444/CM448
2
3
1)
Gerät anhängen, einklicken
A0027797
