Cube
3

Bedingungen am Einbauort

Der Cube ist in trockener, staubfreier Atmosphäre zu betreiben. Hohe Luftfeuchtigkeit
kann zu Kondenswasserbildung führen, welche den Betrieb des Cube beeinträchtigen
kann. Das gilt auch für hohe Staubbelastung in der Umgebungsluft.
In industrieller Umgebung können durch starke elektromagnetische Felder eventuell
Fehlmessungen ausgelöst werden. In diesem Fall empfehlen wir eine EMV-gerechte
Abschirmung des Interlockkabels.
4

Systembeschreibung

Anzeige
Ein/Aus-Taste

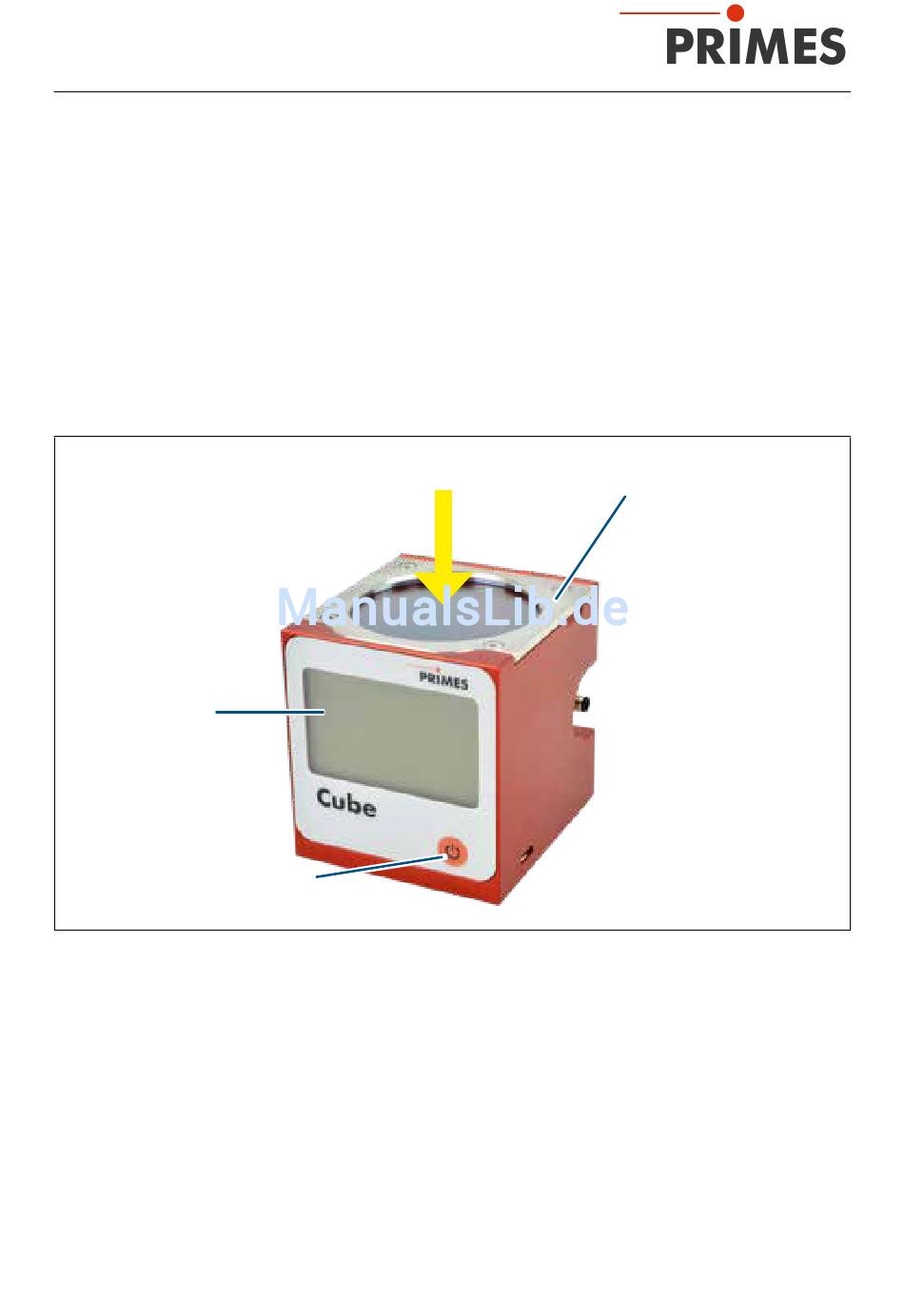

Abb. 4.1: Mechanischer Aufbau des Cube
4.1

Messprinzip

Der Cube misst die Laserleistung nach dem kalorimetrischen Prinzip. Er arbeitet bal-
listisch. Hierbei wird ein Absorber mit Laser strahlung für einen definierten Zeitraum
bestrahlt.
Anhand der Er wärmung und den bekannten physikalischen Eigenschaften des Absor-
bers kann nach einer Thermalisierungszeit die eingestrahlte Leistung bestimmt werden.
Revision 01/2018 DE
Laserstrahl
Schutzglashalter
mit Schutzglas
9
