Micro-Usb-Buchse; Bluetooth; Bedienelemente; Ein- Und Ausschalttaste - primes Cube Originalbetriebsanleitung

Cube

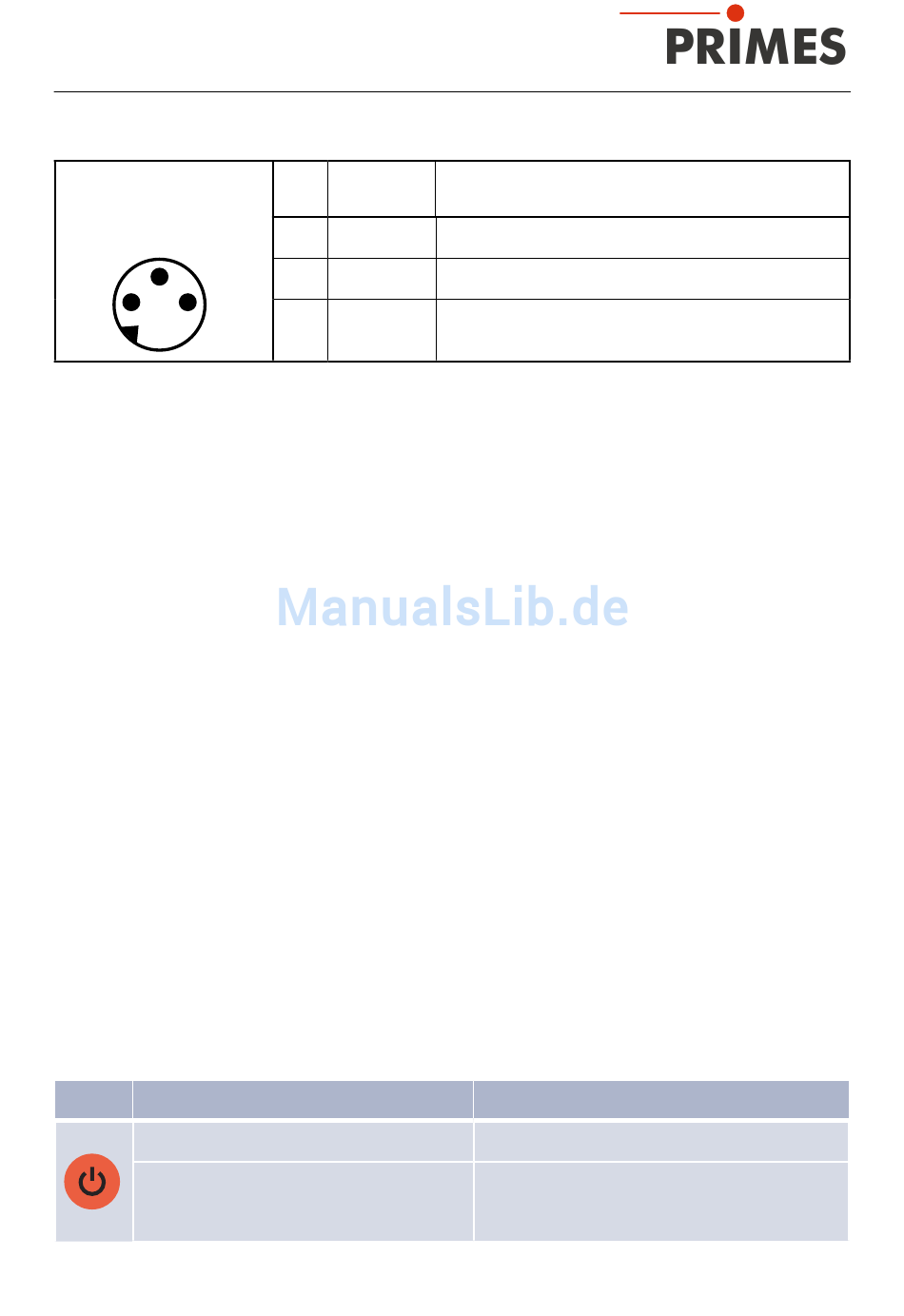

Polbild Gerätestecker
(Draufsicht Steckseite)
4
1 3
Tab. 7.1: Belegung des Interlocksteckers
Ein passendes 2 m langes Anschlusskabel ist im Lieferumfang enthalten.
7.2

Micro-USB-Buchse

Über die Micro-USB-Buchse können Sie die Lithium-Ionen-Batterie des Messgerätes
am PC aufladen. Ein passendes USB-Kabel wird mitgeliefert.
7.3

Bluetooth

Im Cube ist ein Bluetoothinterface der Klasse 1 integriert. Damit ist eine drahtlose Ver-
bindung zum PC, Tablet oder Smartphone möglich. Bei einer Verbindung zu einem PC
mit einem Bluetooth-Stick class 1 beträgt die Reichweite unter Freiraumbedingungen
ca. 250 m. Die Bluetoothfunktion ist nach dem Einschalten des Gerätes permanent
aktiviert.
Sie können den Cube über die Bluetoothverbindung vollständig steuern und auch die
Messwerte übertragen. Bei einer Bluetoothverbindung ist das USB-Interface deaktiviert.
8

Bedienelemente

8.1

Ein- und Ausschalttaste

Die Ein- und Ausschalttaste ist doppelt belegt.
Tastendruck
5 Sekunden
2 Sekunden
Nochmaliges Drücken für 2 Sekunden
Revision 01/2018 DE
Pin Aderfarbe Funktion
am Kabel
4 Schwarz Gemeinsamer Pin.
1 Braun Gegen Pin 4 geschlossen, wenn betriebsbereit.
3 Blau Gegen Pin 4 geschlossen wenn im Interlock-
Modus (Absorber ist zu heiß).
Funktion
Einschalten/Ausschalten
Messwerte anzeigen
Messwertanzeige umblättern
15
