MONTAGE DER DUSCHE
ACHAT R PLUS
5
1

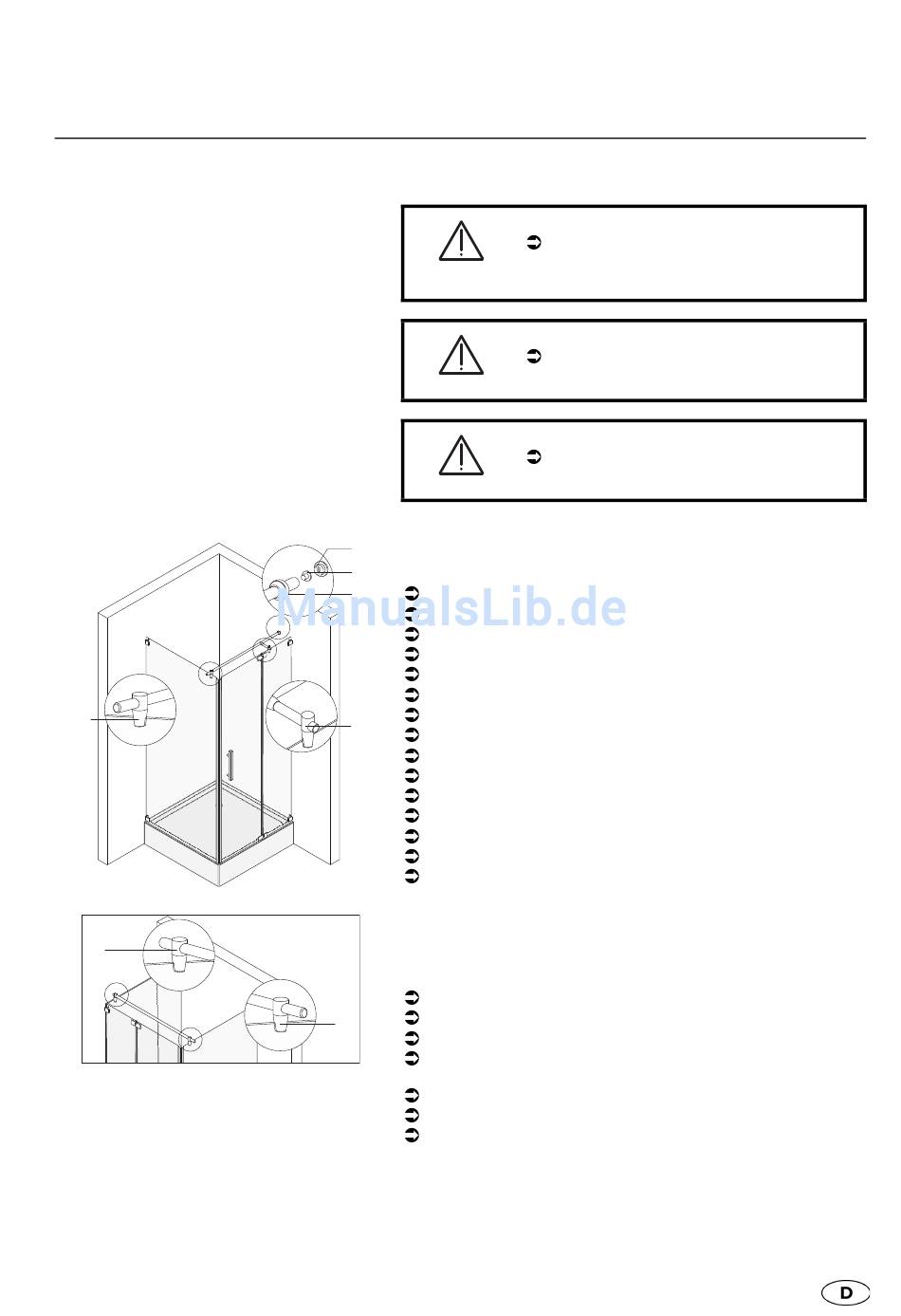

Haltestange Glas-Wand mit T-Stück montieren
Warnung
Warnung
Vorsicht
Hinweis
1
Dieser Arbeitsschritt gilt ausschließlich für Varianten mit Haltestange
mit T-Stück.
2
3
Sicherstellen, dass die Tür geschlossen ist.
Überwurfmutter 3 auf Haltestange schieben.
Flansch 2 an Haltestange schrauben.
Haltestange mit Glashaltern 4 und 5 auf Festteil stecken.
Haltestange mit Wasserwaage ausrichten.
Umriss Flansch 2 an Wand anzeichnen.
Befestigungsloch in der Mitte des Flanschumrisses anzeichnen.
4
Befestigungsloch ankörnen.
Befestigungsloch mit geeignetem Werkzeug bohren
Dübel in Befestigungsloch stecken.
Sicherstellen, dass der Dübel bündig mit der Wand abschließt.
Wandhalter 1 an Wand schrauben.
Haltestange mit Glashaltern 4 und 5 auf Festteil stecken.
Haltestange mit Überwurfmutter 3 an Wandhalter 1 montieren.
Alle Schrauben festziehen.
Haltestange Glas-Glas montieren
Dieser Arbeitsschritt gilt ausschließlich für Varianten mit Haltestange
Glas-Glas.
Sicherstellen, dass die Türen geschlossen sind.
Haltestange 10 cm von vorderer Glaskante auf Festteil stecken.
1
Haltestange mit Glashaltern 1 auf Festteil stecken.
Sicherstellen, dass die Haltestange rechts und links gleichmäßig
übersteht.
Seitenteile mit Glashaltern ausrichten.
Prüfen, ob Türen korrekt schließen und ggf. erneut ausrichten.
Alle Schrauben festziehen.
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
gungslöcher liegen.
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion
der Bohrmaschine abstellen.
23
