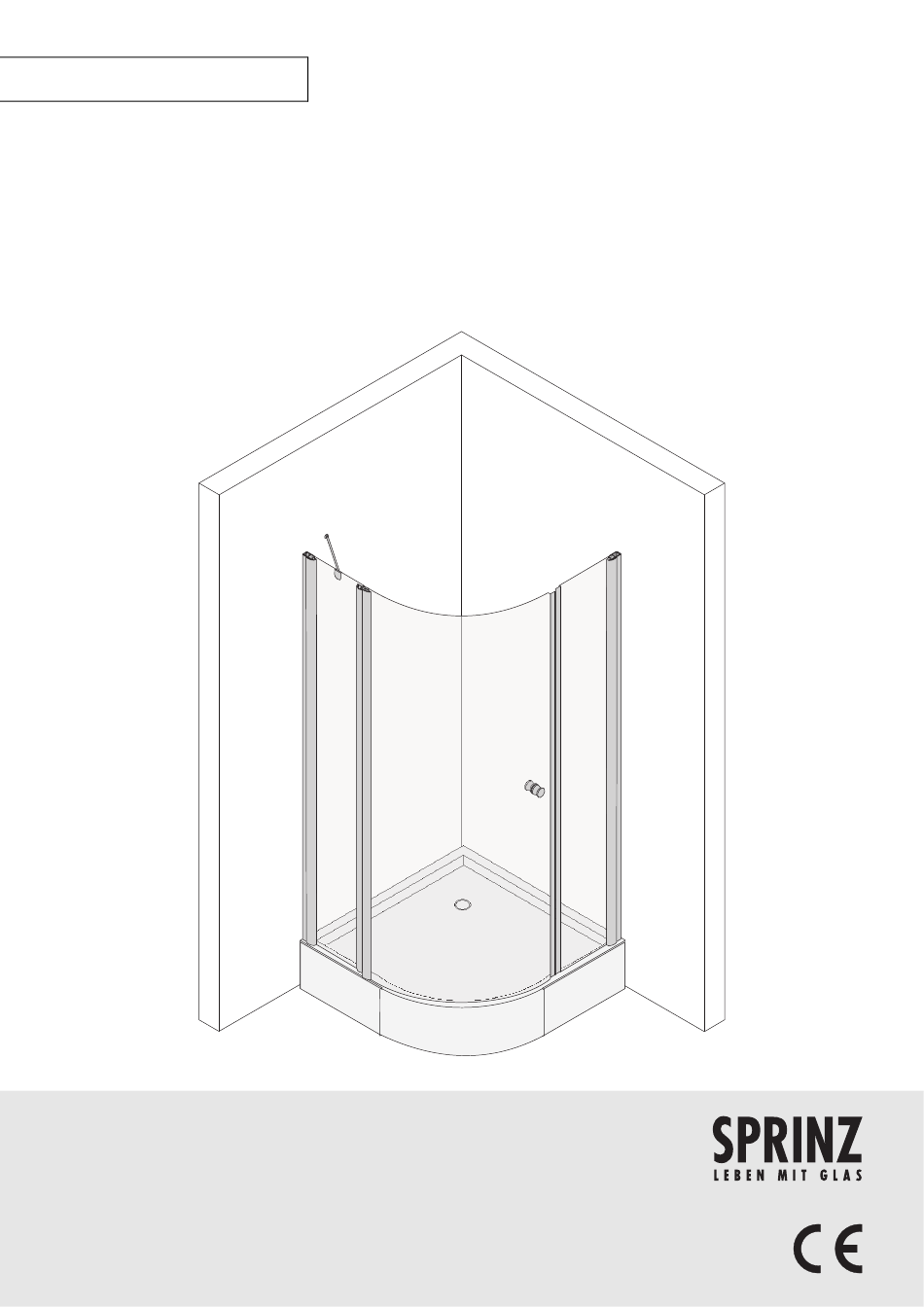

- Seite 1 M O N T A G E A N L E I T U N G . SPRINTER PLUS S P 1 5 , S P 1 6 , S P 1 7...
-
Seite 2: Warnhinweise
Abstufung der Warnhinweise SP15 SP16 Warnhinweise unterscheiden sich nach der Art der Gefahr SP17 durch folgende Signalworte: Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- Vorsicht warnt vor einer Sachbeschädigung. lich. Warnung warnt vor einer Körperverletzung. Gefahr warnt vor einer Lebensgefahr. Lieferumfang Aufbau der Warnhinweise 4.1 SP15, SP16, SP17... - Seite 3 MONTAGE DER DUSCHE Montage der Dusche Voraussetzung Voraussetzung für eine schnelle und saubere Montage: Lieferumfang prüfen auf Vollständigkeit, ordnungsgemäßen Zustand, Maßhaltigkeit. Werkzeuge bereithalten. Beiliegenden Glasplan beachten. Hinweis Glasplan zeigt die Innenansicht. Anschlagseite des Glas- plans beachten.
-
Seite 4: Montage Der Dusche
MONTAGE DER DUSCHE Übersicht Legende SP15 links, SP16 links, SP17 links: 1. Wandprofil 2. Festteil (mit vormontiertem Wandprofil und Drehprofil) 3. Tür (mit vormontiertem Drehprofil) 4. Griff (beidseitig) 5. Festteil (mit vormontiertem Wandprofil) Legende SP15 rechts, SP16 rechts, SP17 rechts: 1. - Seite 5 MONTAGE DER DUSCHE Befestigungslöcher anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Befestigungslöcher wie folgt anzeichnen: Befestigungslöcher mit längerer Wasserwaage 1 anzeichnen. Befestigungslöcher 16 mm vom Wannenrand anzeichnen. Zwischen Wandprofil und Wannenrand 3 mm Holzunterlage legen. Befestigungslöcher mit Wandprofilen anzeichnen (kurzer Schenkel 1 nach außen A).
- Seite 6 MONTAGE DER DUSCHE Wandprofil montieren Wandprofil wie folgt montieren: Zwischen Wandprofil 1 und Wannenrand 3 mm Holzunterlage 2 legen. Wandprofil mit mitgelieferten Befestigungsschrauben anschrauben. Holzunterlage 2 entfernen. Bild:Varianten SP15, SP16, SP17 Magnetleiste auf Tür stecken Magnetleiste von vorn auf die Tür stecken. Sicherstellen, dass die Magnetleiste über die gesamte Länge auf der Glaskante anliegt.
- Seite 7 MONTAGE DER DUSCHE Griffe montieren Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. Sicherstellen, dass ein Dichtring auf dem Griffinnen- Vorsicht teil liegt. Dichtring auf Gewinde des Griffinnenteils schieben. Griffinnenteil von innen in die Bohrung der Tür stecken. Griffaußenteil an Griffinnenteil schrauben. Festteile/Türen zum Einsetzen vorbereiten Position Maßstellschraube voreinstellen: Maßstell-...
- Seite 8 MONTAGE DER DUSCHE Festteil in Wandprofil einsetzen Duschwanne wird zerkratzt! 3 mm Holzunterlage unter Lagerblock legen. Vorsicht Glas platzt ab! Festteil vorsichtig in Wandprofil einsetzen. Sicherstellen, dass die Tür nicht auf die Duschwanne Vorsicht fällt. Festteil wie folgt einsetzen: Glassauger außen auf Festteil 1 anbringen. Rundung des vormontierten Wandprofils ist außen, Hebe-/Senk- Mechanismus (Stift mit Verzahnung) ist unten.
- Seite 9 MONTAGE DER DUSCHE Tür montieren Schraube 5 leicht lösen und Stift 3 aus Lagerblock 4 entfernen. Mit Ablaufprofil und Magnetleiste/Streifdichtung vorbereitete Tür in vormontierten Lagerblock 1 stellen. Schraube 2 ist für die Positionierung der Tür nach der Montage des oberen Lagerblocks. Tür unter den Lagerblock 4 schieben Stift 3 in Lagerblock 4 und Aufnahme der Tür stecken.
- Seite 10 MONTAGE DER DUSCHE Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 11 MONTAGE DER DUSCHE Festteile außen versiegeln Festteil mit transparentem Sanitärsilikon versiegeln zwischen Duschwanne und Wandprofil. Duschwanne und Glaskante. Duschwanne und Lagerblock. Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten.
- Seite 12 Joh. Sprinz GmbH & Co. KG Postfach 2148 D-88192 Ravensburg TELEFON +49 751 5 60 80-0 +49 751 5 44 09 INTERNET www.sprinz-showers.com E-MAIL info@sprinz-showers.com...
