Sprinz ACHAT R PLUS AR10 Montageanleitung Seite 11

MONTAGE DER DUSCHE
ACHAT R PLUS
1
1
1
Scharnier unten an Tür montieren
Aufnahmeseite des Scharniers unten 1 lochmittig an Tür montie-
ren.
Hinweis
Ausschließlich unteres Scharnier montieren. Die Montage des oberen
Scharnieres erfolgt zu einem späteren Zeitpunkt.
Bei Typen AR10 und AR25 die Arbeiten jeweils an beiden Türen ausfüh-
ren.
Streifdichtung auf Festteil stecken
Streifdichtung 2 von vorn auf Anschlagseite des Festteils 1
stecken.
- Länge der Streifdichtung: Unterkante Glas bis Oberkante Schar-
nier
Sicherstellen, dass Streifdichtung über gesamte Länge auf Glas-
kante anliegt.
Bei Bedarf Streifdichtung oben kürzen.
Hinweis
Bei Typen AR10 und AR25 die Arbeiten jeweils an beiden Festteilen aus-
führen.

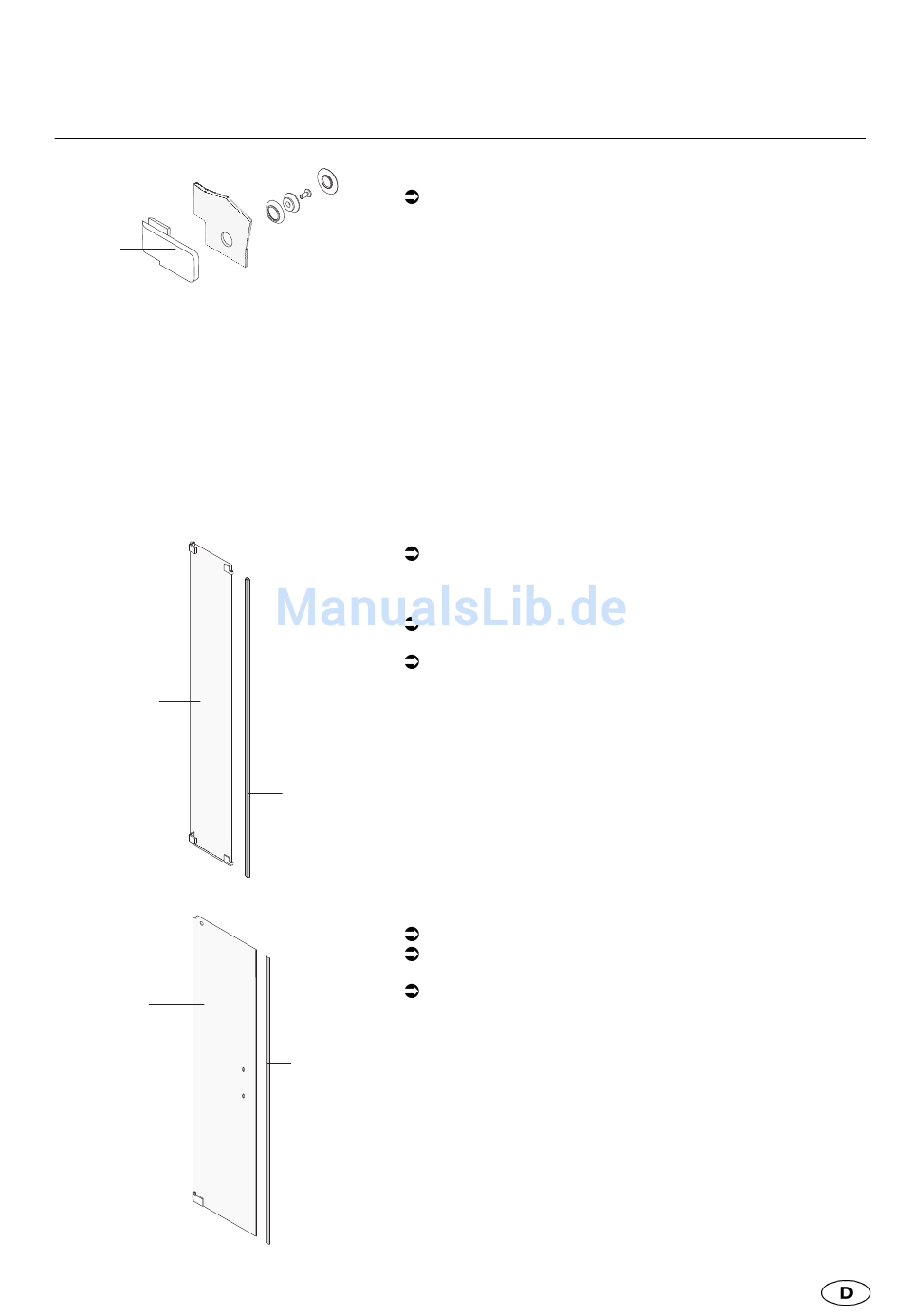

Bild: Typen AR10, AR11, AR21, AR25
2
Magnetleisten auf Tür stecken
Magnetleisten 2 von vorn auf Tür 1 stecken.
Sicherstellen, dass die Magnetleiste über die gesamte Länge auf
der Glaskante anliegt.
Bei Bedarf Magnetleiste oben kürzen.
Hinweis
Bei Typen AR10 und AR25 die Arbeiten jeweils an beiden Türen ausfüh-
2
ren.
Bild: Typen AR10, AR11, AR21
11
