MONTAGE DER DUSCHE
ACHAT R PLUS
1
2
3
16

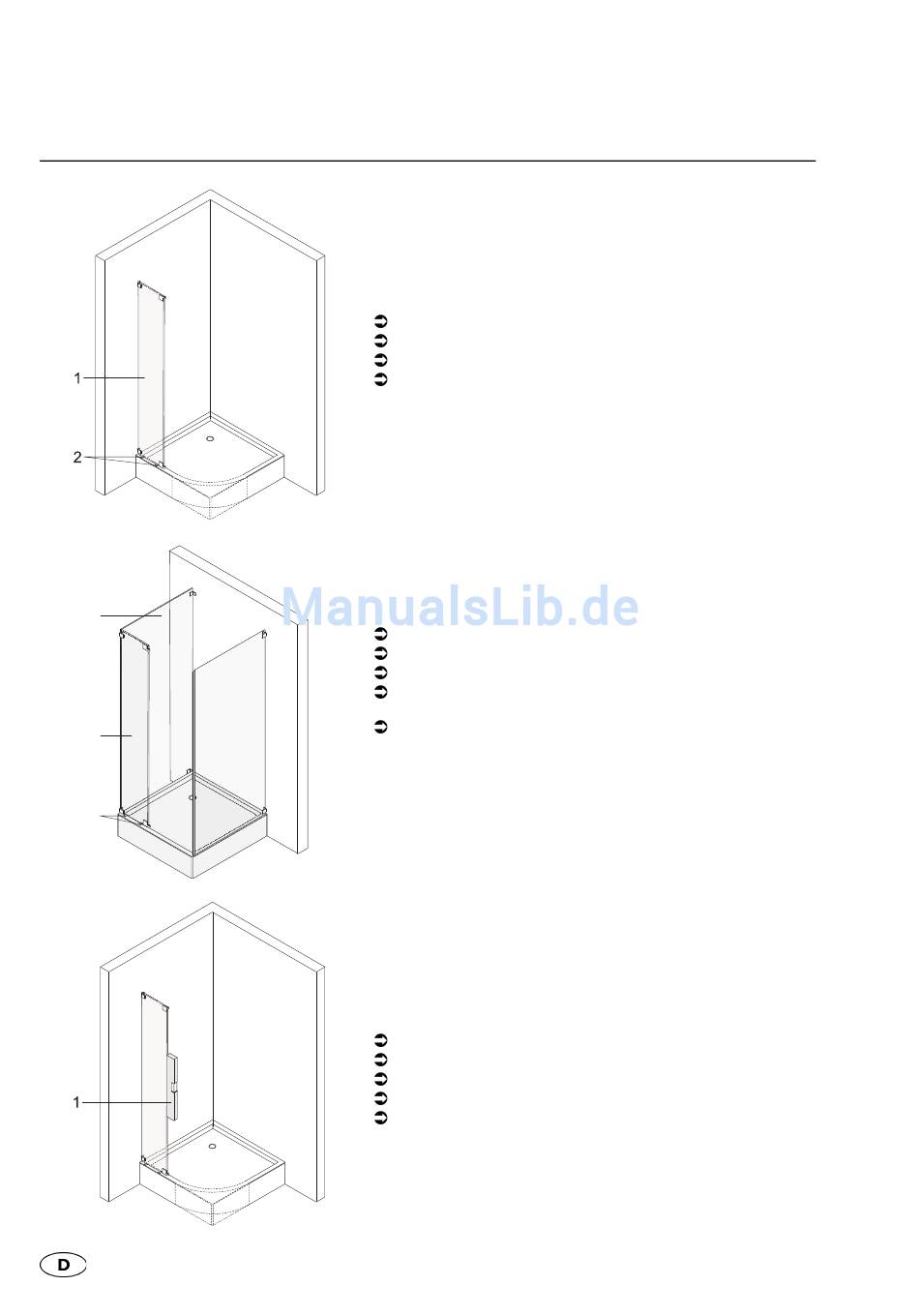

Festteil verschrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Festteil wie folgt verschrauben:
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 1 auf Holzunterlagen 2 stellen.
Festteil mit Wandwinkel an Wand schrauben.
Holzunterlagen unter vormontierten Festteil gegen 3 mm PVC-
Unterlagen tauschen.
Hinweis
Bei Typen AR10, AR11, AR25 die Arbeiten jeweils an beiden Festteilen
ausführen.
Festteil an Festteil schrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ AR11 3-Seiten.
Glas/Glas-Winkel an Festteil schrauben.
3 mm Holzunterlagen 3 auf Wannenrand legen.
Schmales Festteil 2 auf Holzunterlagen 3 stellen.
Schmales Festteil 2 mit Glas/Glas-Winkel an breites Festteil 1
schrauben.
Zwischen beiden Festteilen einen Abstand von 2 mm einhalten.
Festteile ausrichten und verschrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Festteile wie folgt verschrauben:
Festteile mit längerer Wasserwaage 1 ausrichten.
Wandwinkel an Wand mit Langloch im Wandwinkel ausrichten.
Wandwinkel an Festteil mit Exzenter im Wandwinkel ausrichten.
Sicherstellen, dass unteres Scharnier auf Wannenrand aufliegt.
Alle Schrauben festziehen.
Hinweis
Bei Typen AR10, AR11, AR25 die Arbeiten jeweils an beiden Festteilen
ausführen.
Bild: Typen AR10, AR11, AR25
