Sprinz SPRINTER PLUS SP25 Montageanleitung
Verwandte Anleitungen für Sprinz SPRINTER PLUS SP25
Inhaltszusammenfassung für Sprinz SPRINTER PLUS SP25

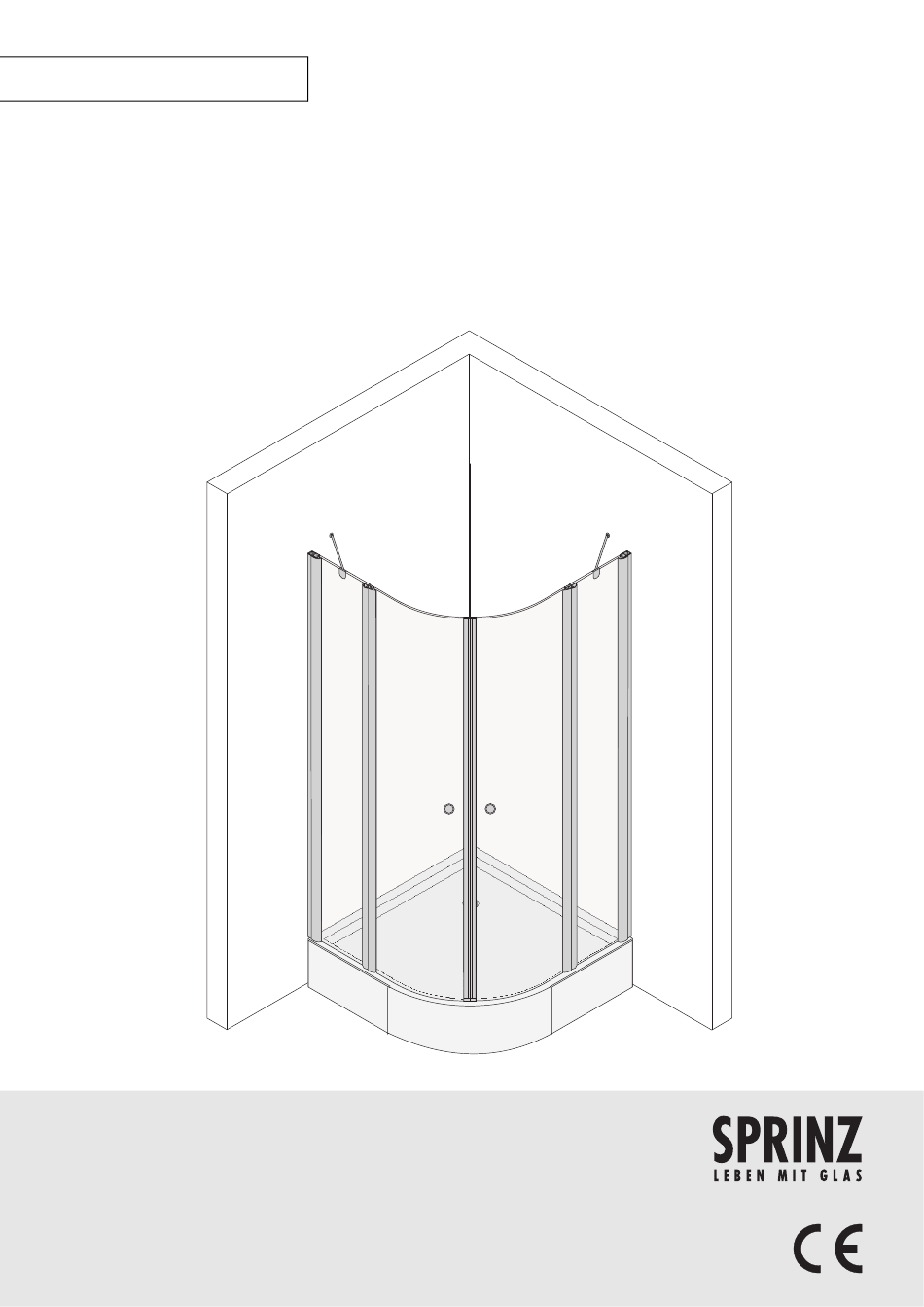

- Seite 1 M O N T A G E A N L E I T U N G . SPRINTER PLUS S P 2 5 , S P 2 6 , S P 2 7...
- Seite 2 SP25 SP26 Warnhinweise unterscheiden sich nach der Art der Gefahr SP27 durch folgende Signalworte: Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- Vorsicht warnt vor einer Sachbeschädigung. lich. Warnung warnt vor einer Körperverletzung. Gefahr warnt vor einer Lebensgefahr. 3.1 Lieferumfang Aufbau der Warnhinweise 3.2 SP25, SP26, SP27...
- Seite 3 MONTAGE DER DUSCHE Montage der Dusche Voraussetzung Voraussetzung für eine schnelle und saubere Montage: Lieferumfang prüfen auf Vollständigkeit, ordnungsgemäßen Zustand, Maßhaltigkeit. Werkzeuge bereithalten. Beiliegenden Glasplan beachten. Hinweis Glasplan zeigt die Innenansicht. Anschlagseite des Glas- plans beachten.
-
Seite 4: Montage Der Dusche
MONTAGE DER DUSCHE Übersicht Legende SP25, SP26, SP27: 1. Wandprofil 2. Festteil (mit vormontiertem Wandprofil und Drehprofil) 3. Tür (mit vormontiertem Drehprofil) 4. Griff (beidseitig) Lotrechtigkeit der Duschwanne prüfen Lotrechtigkeit der Duschwanne wie folgt prüfen: Höchsten Eckpunkt der Duschwanne ermitteln. Niedrigsten Eckpunkt der Duschwanne ermitteln. - Seite 5 MONTAGE DER DUSCHE Befestigungslöcher bohren und dübeln Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen. Vorsicht Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Befestigungslöcher wie folgt bohren: Mit geeignetem Werkzeug Befestigungslöcher bohren. Dübel in Befestigungslöcher stecken.
- Seite 6 MONTAGE DER DUSCHE Wasserablaufprofil auf Tür stecken Quetschen, Brechen oder Verschieben des Wasserab- laufprofils! Tür vorsichtig schließen. Vorsicht Sicherstellen, dass sich der Hebe-/Senkmechanismus (Stift mit Ver- zahnung) des Drehprofils der Tür unten befindet. Unterprofil 2 von unten auf Tür 1 stecken Wasserablaufprofil 3 von unten auf Unterprofil 2 stecken.
- Seite 7 MONTAGE DER DUSCHE Festteile/Türen zum Einsetzen vorbereiten Position Maßstellschraube voreinstellen: Maßstell- schraube 800/ 900/ 1000/ 1200/ 1300/ 1400/ 22 mm 1500/ 1600/ 1700/ 782/ 882/ 982 792/ 892/ 992/ 774/ 874/ 974 14 mm 1282/ 1382/ 1482/ 1582/ 1682 783/ 883/ 983/ 765/ 865/ 965 5 mm 1265/ 1365/ 1465/ 1565/ 1665 Wanneneinbaumaß...
- Seite 8 MONTAGE DER DUSCHE Festteil anheben bis obere Stellschraube über das Wandprofil hin- ausragt, nach hinten drücken und untere Stellschraube in Langloch einführen. Festteil nach unten gleiten lassen. Sicherstellen, dass sich die Stellschrauben in der Nut befinden (zur Kontrolle am Festteil ziehen). Holzunterlage unter vormontierten Wandprofil gegen 3 mm PVC- Unterlage tauschen.
- Seite 9 MONTAGE DER DUSCHE Tür montieren Schraube 5 leicht lösen und Stift 3 aus Lagerblock 4 entfernen. Mit Ablaufprofil und Magnetleiste/Streifdichtung vorbereitete Tür in vormontierten Lagerblock 1 stellen. Schraube 2 ist für die Positionierung der Tür nach der Montage des oberen Lagerblocks. Tür unter den Lagerblock 4 schieben Stift 3 in Lagerblock 4 und Aufnahme der Tür stecken.
- Seite 10 MONTAGE DER DUSCHE Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 11 MONTAGE DER DUSCHE Festteile innen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen Wandprofil und Wand. Duschwanne und Glaskante. Duschwanne und Lagerblock. Hinweis Zwischen Duschwanne und Profilkante nicht versiegeln, damit eventuell eingedrungenes Wasser ausläuft. Bild: Varianten SP25, SP26, SP27 Festteile außen versiegeln Festteil mit transparentem Sanitärsilikon versiegeln zwischen Duschwanne und Wandprofil.
- Seite 12 Joh. Sprinz GmbH & Co. KG Postfach 2148 D-88192 Ravensburg TELEFON +49 751 5 60 80-0 +49 751 5 44 09 INTERNET www.sprinz-showers.com E-MAIL info@sprinz-showers.com...
