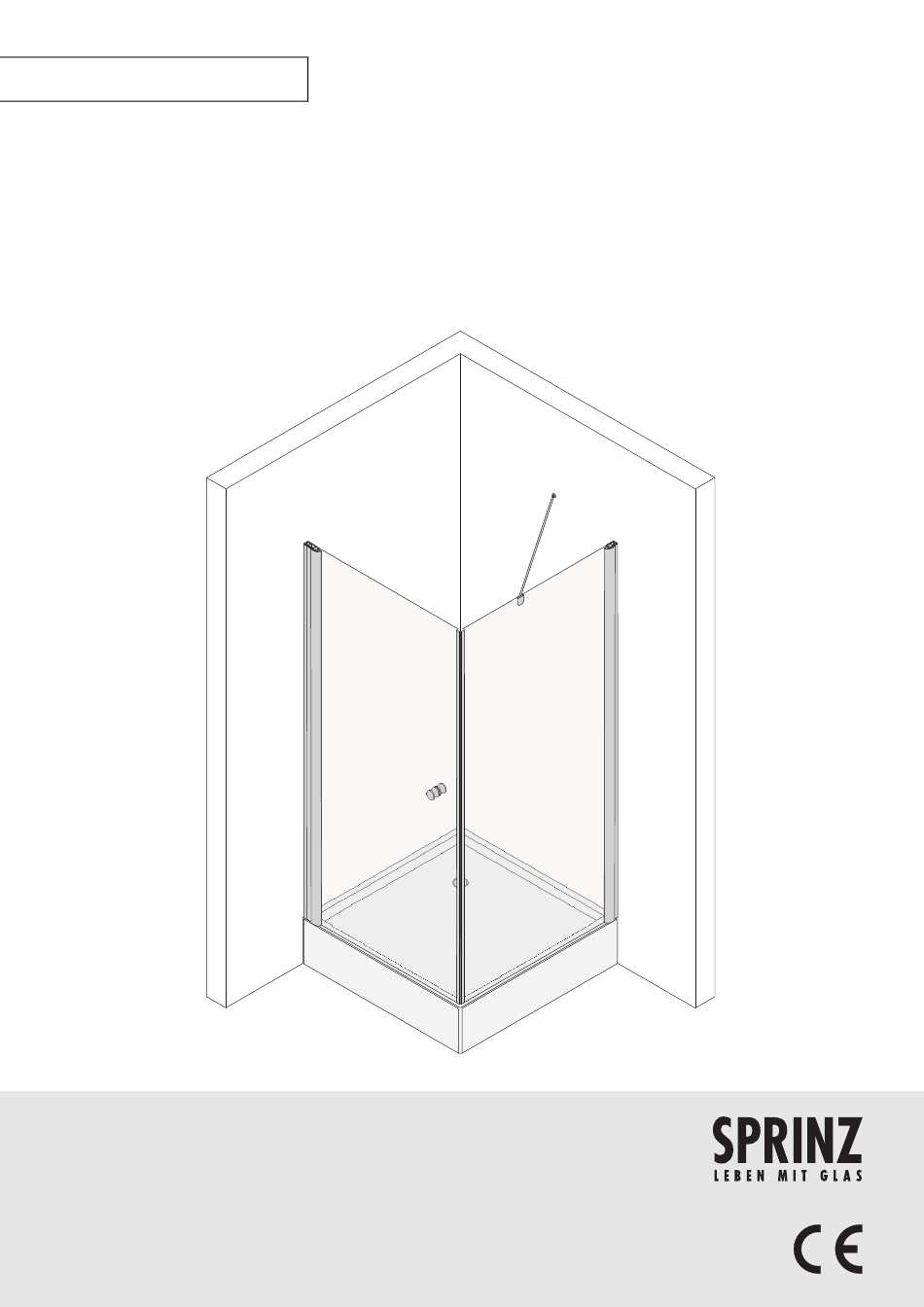

- Seite 1 M O N T A G E A N L E I T U N G . SPRINTER PLUS S P 3 2 , S P 3 3 , S P 3 5 , S P 3 6 , S P 3 7...
-
Seite 2: Warnhinweise
SP36 Vorsicht warnt vor einer Sachbeschädigung. SP37 Warnung warnt vor einer Körperverletzung. Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- Gefahr warnt vor einer Lebensgefahr. lich. Aufbau der Warnhinweise Lieferumfang Art und Quelle der Gefahr! 4.1 SP32, SP36... -
Seite 3: Zusätzliches Werkzeug
MONTAGE DER DUSCHE 4.2 SP33 4.5 Zusätzliches Werkzeug 2 Wandprofile Folgendes Werkzeug für die Montage bereithalten: 1 Drehprofil Bleistift 1 Festteil Meterstab 1 Tür Messer 1 Griff Körner 1 Wasserablaufprofil ... -
Seite 4: Übersicht
MONTAGE DER DUSCHE Übersicht Legende SP32: 1. Wandprofil 2. Drehprofil 3. Tür (mit vormontiertem Drehprofil) 4. Griff (beidseitig) Legende SP33 links: 1. Wandprofil 2. Drehprofil 3. Tür (mit vormontiertem Drehprofil) 4. Griff (beidseitig) 5. Festteil (mit vormontiertem Wandprofil) Legende SP33 rechts: 1. - Seite 5 MONTAGE DER DUSCHE Legende SP35 links: 1. Wandprofil 2. Drehprofil 3. Tür (mit vormontiertem Drehprofil) 4. Griff (beidseitig) Legende SP35 rechts: 1. Griff (beidseitig) 2. Tür (mit vormontiertem Drehprofil) 3. Drehprofil 4. Wandprofil Legende SP36: 1. Wandprofil 2. Drehprofil 3. Tür (mit vormontiertem Drehprofil) 4.
- Seite 6 MONTAGE DER DUSCHE Legende SP37 links: 1. Wandprofil 2. Drehprofil 3. Tür (mit vormontiertem Drehprofil) 4. Griff (beidseitig) 5. Festteil (mit vormontiertem Wandprofil) Legende SP37 rechts: 1. Wandprofil 2. Festteil (mit vormontiertem Wandprofil) 3. Griff (beidseitig) 4. Tür (mit vormontiertem Drehprofil) 5.
- Seite 7 MONTAGE DER DUSCHE Befestigungslöcher anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Hinweis Bei der Variante SP35 Befestigungslöcher ausschließlich auf der Anschlagseite anzeichnen und bohren. Befestigungslöcher wie folgt anzeichnen: ...
- Seite 8 MONTAGE DER DUSCHE Wandprofil montieren Wandprofil wie folgt montieren: Zwischen Wandprofil 1 und Wannenrand 3 mm Holzunterlage 2 legen. Wandprofil mit mitgelieferten Befestigungsschrauben anschrauben. Holzunterlage 2 entfernen. Hinweis Bei der Variante SP35 ausschließlich auf der Anschlagseite Wandprofil montieren.
- Seite 9 MONTAGE DER DUSCHE Wasserablaufprofil auf Tür stecken Quetschen, Brechen oder Verschieben des Wasserab- laufprofils! Tür vorsichtig schließen. Vorsicht Sicherstellen, dass sich der Hebe-/Senkmechanismus (Stift mit Ver- zahnung) des Drehprofils der Tür unten befindet. Unterprofil 2 von unten auf Tür 1 stecken ...
- Seite 10 MONTAGE DER DUSCHE Festteile/Türen zum Einsetzen vorbereiten Position Maßstellschraube voreinstellen: Maßstell- schraube 800/ 900/ 1000/ 1200/ 1300/ 1400/ 22 mm 1500/ 1600/ 1700/ 782/ 882/ 982 792/ 892/ 992/ 774/ 874/ 974 14 mm 1282/ 1382/ 1482/ 1582/ 1682 783/ 883/ 983/ 765/ 865/ 965 5 mm 1265/ 1365/ 1465/ 1565/ 1665 ...
- Seite 11 MONTAGE DER DUSCHE Festteil in Wandprofil einsetzen Duschwanne wird zerkratzt! 3 mm Holzunterlage unter Lagerblock legen. Vorsicht Glas platzt ab! Festteil vorsichtig in Wandprofil einsetzen. Sicherstellen, dass die Tür nicht auf die Duschwanne Vorsicht fällt. Festteil wie folgt einsetzen: ...
- Seite 12 MONTAGE DER DUSCHE Drehprofil in Wandprofil einsetzen Drehprofil wie folgt einsetzen: 3 mm Holzunterlage 2 auf Wannenrand legen. Drehprofil 1 auf Holzunterlage 2 stellen. Drehprofil mit Stellschrauben innen gegen die Wand schieben. Wandschräge durch Eindrehen bzw. Ausdrehen der oberen Stell- schraube ausgleichen (Maß...
- Seite 13 MONTAGE DER DUSCHE Tür montieren Schraube 5 leicht lösen und Stift 3 aus Lagerblock 4 entfernen. Mit Ablaufprofil und Magnetleiste/Streifdichtung vorbereitete Tür in vormontierten Lagerblock 1 stellen. Schraube 2 ist für die Positionierung der Tür nach der Montage des oberen Lagerblocks.
- Seite 14 MONTAGE DER DUSCHE Plexi-Halbrundstab Um eine bessere Dichtheit an der Duschwanne zu erreichen: Plexi-Halbrundstab 1 auf Maß der Tür ablängen. Länge: Vorderkante bis Lagerblock. Plexi-Halbrundstab 1 mit transparentem Sanitärsilikon auf Dusch- wanne kleben. Bild: Schnittdarstellung gerade Tür Gelenkstange montieren Verletzungsgefahr und Beschädigungen! ...
- Seite 15 MONTAGE DER DUSCHE Festteile innen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen Wandprofil und Wand. Duschwanne und Glaskante. Duschwanne und Lagerblock. Hinweis Zwischen Duschwanne und Profilkante nicht versiegeln, damit eventuell eingedrungenes Wasser ausläuft. Bild: Variante SP37 Drehprofil innen versiegeln ...
- Seite 16 MONTAGE DER DUSCHE Drehprofil außen versiegeln Drehprofil mit transparentem Sanitärsilikon versiegeln zwischen Duschwanne und Wandprofil. Duschwanne und Drehprofil. Duschwanne und Lagerblock. Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff.
- Seite 17 MONTAGE DER DUSCHE Bild: Variante SP33 rechts Bild: Variante SP35 links Bild: Variante SP35 rechts...
- Seite 18 MONTAGE DER DUSCHE Bild: Variante SP36 Bild: Variante SP37 links Bild: Variante SP37 rechts...
- Seite 20 Joh. Sprinz GmbH & Co. KG Postfach 2148 D-88192 Ravensburg TELEFON +49 751 5 60 80-0 +49 751 5 44 09 INTERNET www.sprinz-showers.com E-MAIL info@sprinz-showers.com...
