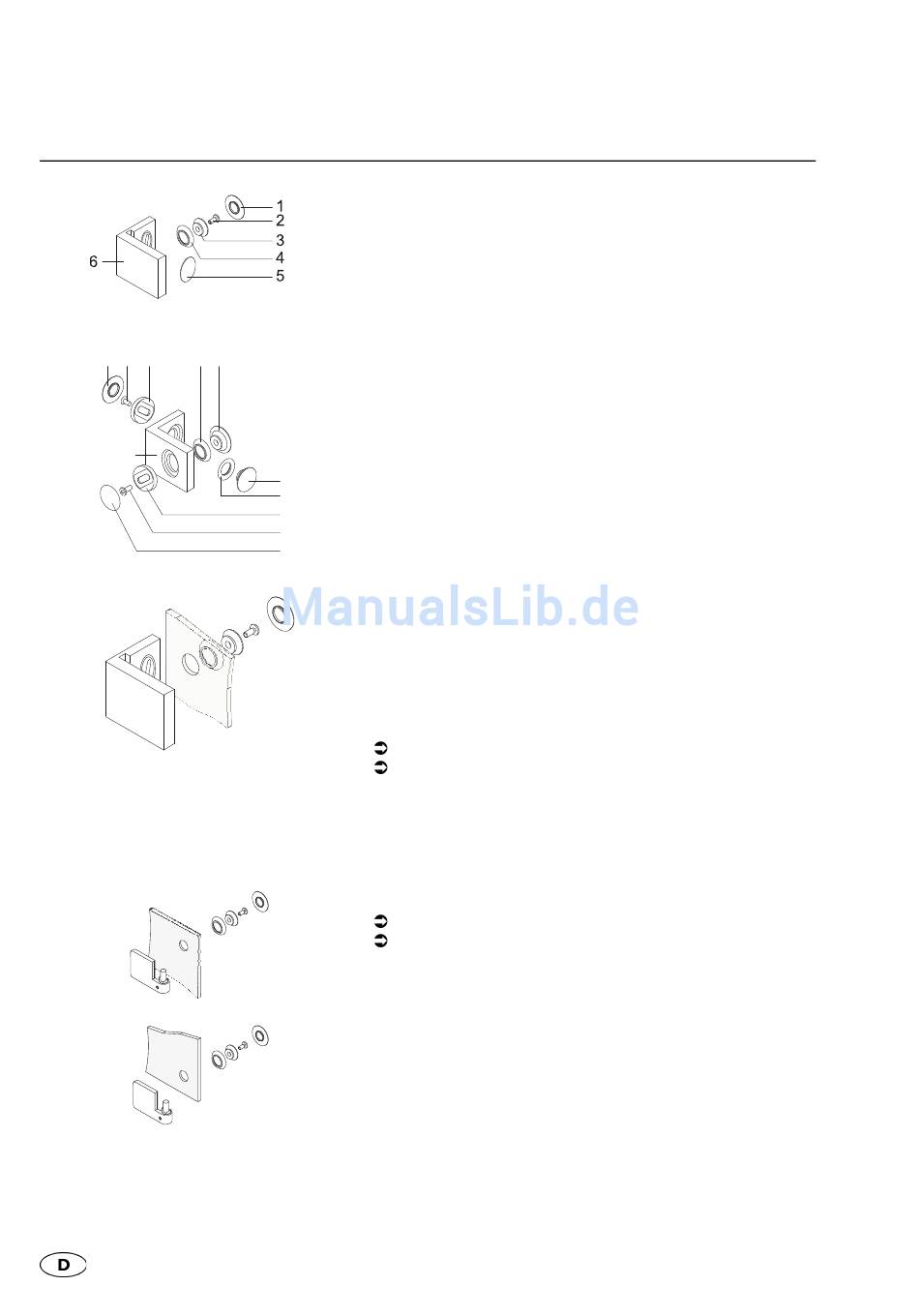

MONTAGE DER DUSCHE
ACHAT R PLUS
5
4
3
6
10
2 1
1
2
3
4
5
Legende Wandwinkel:
1. Clipskappe
2. Klemmschraube
3. Konus
4. Ring
5. Clipskappe
6. Wandwinkel
Legende Glas/Glas-Winkel:
1. Clipskappe
2. Ring
3. Verstellscheibe
4. Klemmschraube
5. Clipskappe
6. Glas/Glas-Winkel
Wandwinkel an Festteil schrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Wandwinkel wie folgt verschrauben:
Wandwinkel mit Aussparung vollständig auf Festteil schieben.
Wandwinkel an Festteil schrauben.
Hinweis
Bei Typen AR10, AR11, AR25 die Arbeiten jeweils an beiden Festteilen
ausführen.
Scharniere an Festteil montieren
Bolzenseite des Scharniers oben lochmittig an Festteil montieren.
Bolzenseite des Scharniers unten lochmittig an Festteil montieren.
Hinweis
Bei Typen AR10 und AR25 die Arbeiten jeweils an beiden Festteilen
ausführen.
