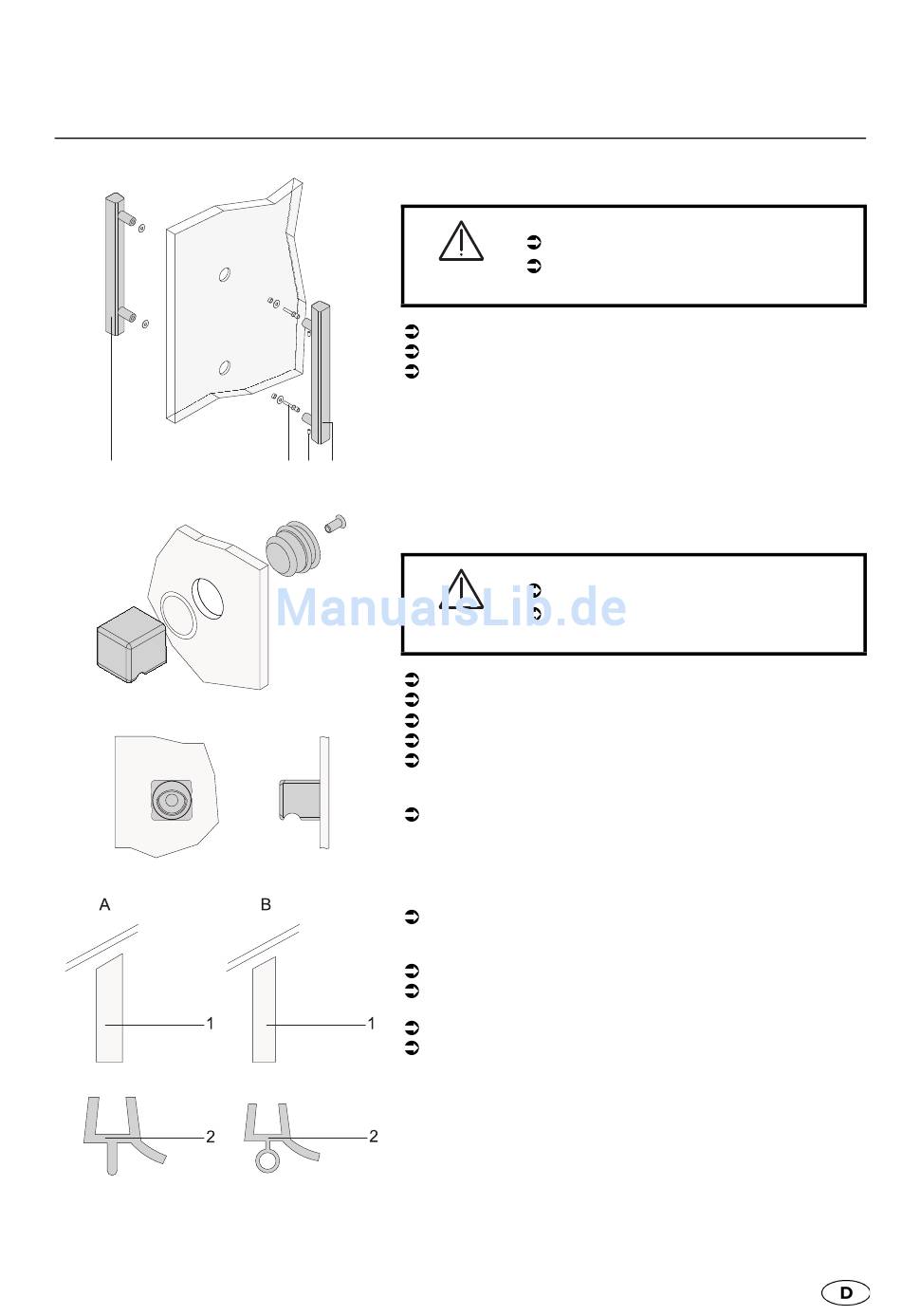

MONTAGE DER DUSCHE
ACHAT R PLUS
1
A
Griffe montieren (Standard-Griff)
Vorsicht
Griffinnenteil 1 mit Schraube 2 an Tür festschrauben.
Griffaußenteil 4 auf Schraube 2 stecken.
Griffaußenteil 4 mit Gewindestift 3 sichern.
2 3 4
Griffe montieren (Alternativ-Griff)
Vorsicht
Dichtring von außen auf Griffinnenteil schieben.
Griffinnenteil von innen in die Bohrung der Tür stecken.
B
Griffoberteil auf Griffinnenteil schieben.
Griff von innen mit mitgelieferter Schraube verschrauben.
Griff wie folgt ausrichten:
- A = Innen: Grifftaschenkante oben
- B = Außen: Mulde unten
Schraube des Griffs festziehen.
Wasserablaufprofil auf Tür stecken
Wasserablaufprofil 2 von unten auf Tür 1 stecken.
A = Typen AR10, AR11, AR21
B = Typ AR25
Sicherstellen, dass die Ablaufkante nach innen zeigt.
Sicherstellen, dass das Wasserablaufprofil 2 mit der Ausklinkung
an der Magnetleiste bzw. Streifdichtung bündig anliegt.
Bei Bedarf Wasserablaufprofil kürzen.
Bei Bedarf werkseitige Ausklinkung im Bandbereich nacharbeiten.
- Sicherstellen, dass zwischen Wasserablaufprofil und Scharnier
des Festfelds kein Spalt entsteht.
Hinweis
Bei Typen AR10 und AR25 die Arbeiten jeweils an beiden Türen ausfüh-
ren.
Glas platzt ab!
Immer auf beiden Seiten Dichtringe verwenden.
Sicherstellen, dass ein Dichtring auf dem Griffin-
nenteil liegt.
Glas platzt ab!
Immer auf beiden Seiten Dichtringe verwenden.
Sicherstellen, dass ein Dichtring auf dem Griffin-
nenteil liegt.
