Sprinz Walk-in Plus WP20GR Montageanleitung
Verwandte Anleitungen für Sprinz Walk-in Plus WP20GR
Inhaltszusammenfassung für Sprinz Walk-in Plus WP20GR

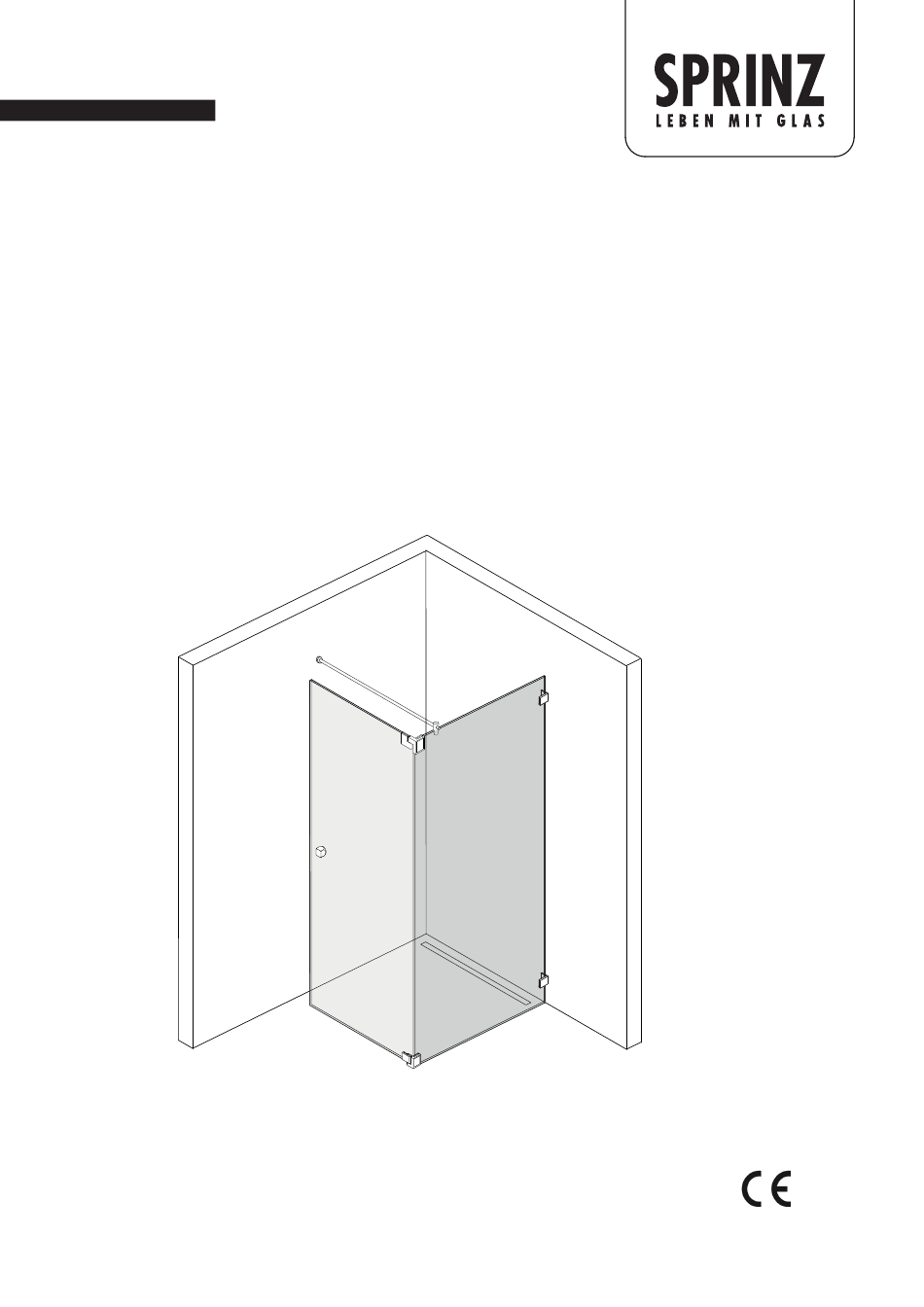

- Seite 1 Montageanleitung Stand 09/ 2019 Walk-in Plus WP20GR, WP20GL, WP20L, WP20R, WP22R, WP22L, WP23L, WP23R...
- Seite 2 Benutzerführung HEBE- SENK- PENDELSCHARNIER BENUTZERFÜHRUNG Warnhinweise Zusätzliches Werkzeug: Vorsicht warnt vor einer Sachbeschädigung. Folgendes Werkzeug für die Montage bereithalten: Warnung warnt vor einer Körperverletzung. Gefahr warnt vor einer Lebensgefahr. Bleistift Meterstab Messer Körner Bügelsäge SICHERHEIT/GEFAHREN Gummihammer Kreuzschlitz-Schraubendreher Pz3 Während des Auspackens Glas immer auf eine längere Wasserwaage Unterlage (z.
-
Seite 3: Lieferumfang
Lieferumfang HEBE- SENK- PENDELSCHARNIER AUSFÜHRUNGEN SPRINZ produziert die Echtglas-Dusche in folgenden Ausführungen: l WP22R l WP20GR l WP22L l WP20GL l WP23R l WP20R l WP23L l WP20L WP20GR/ WP20GL WP22R/ WP22L Es sind enthalten: Es sind enthalten: 1 Tür 2 Türen... -
Seite 4: Montage Der Dusche
Montage der Dusche HEBE- SENK- PENDELSCHARNIER Ansicht WPG 20 R/ L offen offen Legende 2 Tür 4 Scharnier oben 5 Scharnier unten 1 Griff 3 Streifdichtung 6 Wasserablaufprofil Ansicht WP 20 R/ L Legende 2 Tür 4 Scharnier oben 5 Scharnier unten 1 Griff 3 Magnetleiste 90°... - Seite 5 Montage der Dusche HEBE- SENK- PENDELSCHARNIER Ansicht WP 22 R/L Legende 2 Tür 4 Scharnier oben 5 Scharnier unten 1 Griff 3 Streifdichtung 7 Magnetleiste 6 Wasserablaufprofil Ansicht WP 23 R/L Legende 2 Tür 4 Scharnier oben 5 Scharnier unten 1 Griff 3 Streifdichtung 6 Wasserablaufprofil...
- Seite 6 Montage der Dusche Montage der Dusche HEBE- SENK- PENDELSCHARNIER MONTAGE WP 20G Tür vorbereiten Klemmscharniere montieren Klemmscharniere an Tür 6 montieren Bolzenseite C des Scharniers oben 1 in Aussparung der Tür montieren. Bolzenseite D des Scharniers unten 2 in Aussparung der Tür montieren.
-
Seite 7: Griff Montieren
Montage der Dusche HEBE- SENK- PENDELSCHARNIER Griff montieren Dichtring auf Gewinde des Griffinnenteils schieben. Griffinnenteil von innen in die Bohrung der Tür stecken. Griffaußenteil an Griffinnenteil schrauben. Griffinnenteil von innen in die Bohrung der Tür stecken. Griffaußenteil an Griffinnenteil schrauben. MONTAGE WP 20 Wandscharniere montieren Scharniere an Tür 6 montieren... - Seite 8 Montage der Dusche Montage der Dusche Montage der Dusche HEBE- SENK- PENDELSCHARNIER Wandscharniere montieren Bohrlöcher anreissen Das Maß X des Festteils (Vorderkante Glas und Rückseite der Dusche) auf die Wand H über- tragen und mit einer Wasserwaage verlängern. l Der Ausrichtlinie werden 36,5 mm abgezogen und markiert.
- Seite 9 Montage der Dusche HEBE- SENK- PENDELSCHARNIER MONTAGE WP 22 Scharniere an Tür 1 montieren Bolzenseite C des Scharniers oben 1 in Aussparung der Tür montieren. Bolzenseite D des Scharniers unten 2 in Aussparung der Tür montieren. l Sicherstellen, dass obere Kante des oberen Scharniers mit oberer Glaskante fluchtet.
- Seite 10 Montage der Dusche HEBE- SENK- PENDELSCHARNIER Wandscharniere montieren, siehe Seite 8 oben Einsetzen der Tür Tür in unteres Scharnier B stellen. Oberes Scharnier A ausrichten. l Sicherstellen, dass die Aufnahmeseite spielfrei auf der Bolzenseite sitzt. unten Klemmscharniere montieren Tür mit Bolzenseiten in Aufnahmeseiten der Hebe-Senkscharniere stecken.
- Seite 11 Montage der Dusche HEBE- SENK- PENDELSCHARNIER MONTAGE WP 23 Magnetleisten Magnetleisten 2 von vorn auf Tür 1 und Festteil 5 stecken. l Sicherstellen, dass die Magnetleisten über die gesamte Länge auf den Glaskanten anliegen. Bei Bedarf Magnetleisten oben kürzen. Streifdichtung auf Tür stecken Streifdichtung 3 von hinten auf die Tür 1 stecken.
- Seite 12 - Glaskante und Wand. - Boden und Glaskante Einsetzen der Tür siehe Seite 10 Joh. Sprinz GmbH & Co. KG Postfach 2148 | D-88191 Ravensburg | Tel. +49 (0) 751 56080-0 | Fax + 49 (0) 751 54409 | badwelt@sprinz.eu www.sprinz.eu...
