MONTAGE DER DUSCHE
ACHAT R PLUS
Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen.
Hinweis
Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf
Glasskizze
Bei Angabe Einrückmaß auf Glasskizze:
Ausrichtlinie mit folgendem Abstand vom Wannenrand anzeich-
nen:
- xx = Einrückmaß auf Glasskizze + 31 mm
Bei Angabe Außenkannte Glas auf Glasskizze:
Ausrichtlinie von Außenkannte Glas 31 mm nach innen anzeich-
nen.

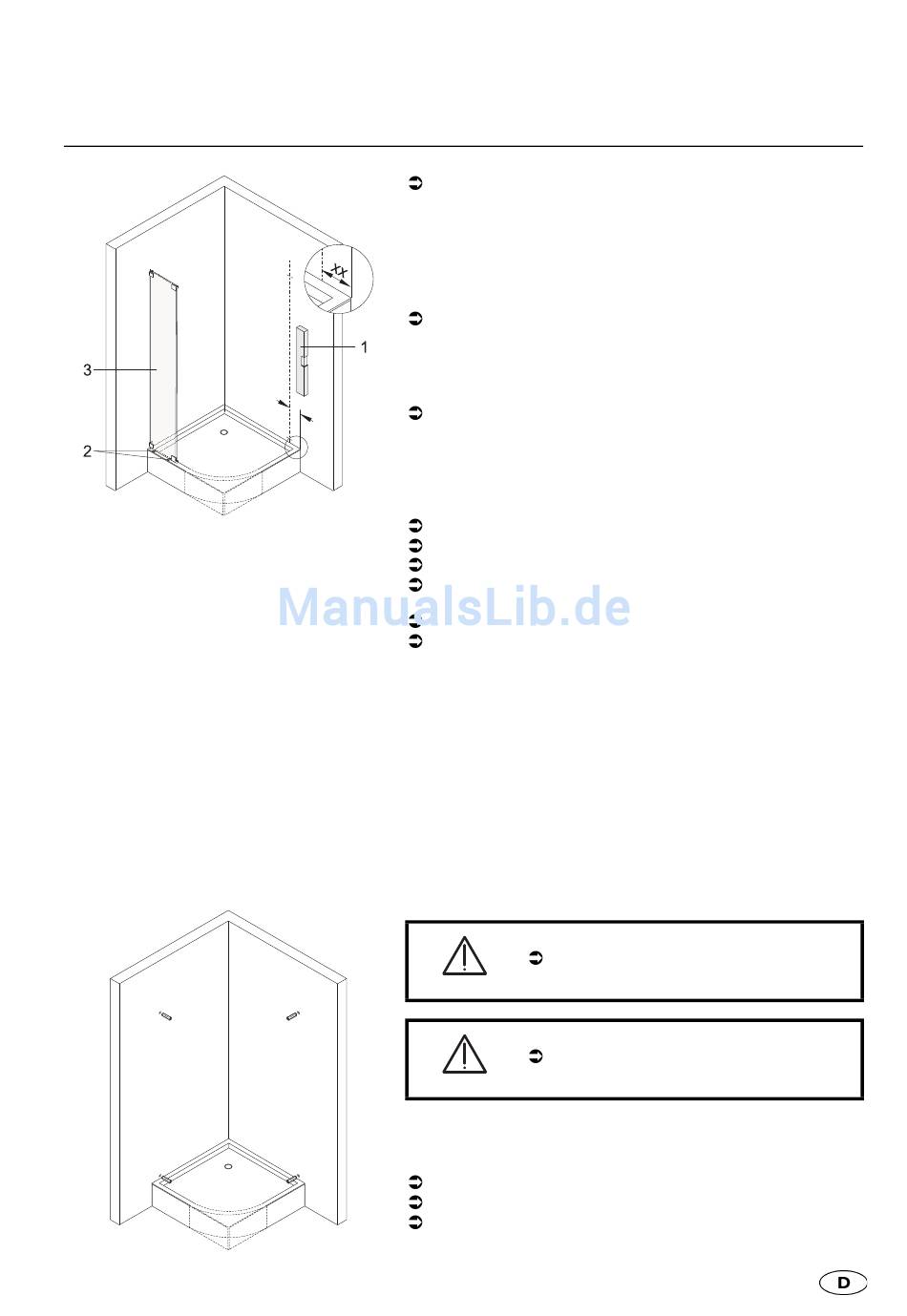

Bild: Typen AR10, AR11, AR25
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 3 auf Holzunterlagen 2 stellen.
Festteil an Ausrichtlinie ausrichten.
Sicherstellen, dass Ausrichtlinie in der Mitte der Winkelbohrung
ist.
Befestigungslöcher markieren.
Befestigungslöcher ankörnen.
Befestigungslöcher bohren und dübeln
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Bei Typ AR21 Befestigungslöcher ausschließlich auf der Anschlagseite
anzeichnen und bohren.
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion
der Bohrmaschine abstellen.
Vorsicht
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Bild: Typen AR10, AR11, AR25
Befestigungslöcher wie folgt bohren:
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
15
