MONTAGE DER DUSCHE
ACHAT R PLUS
1
Türen montieren und ausrichten
1
Vorsicht
2

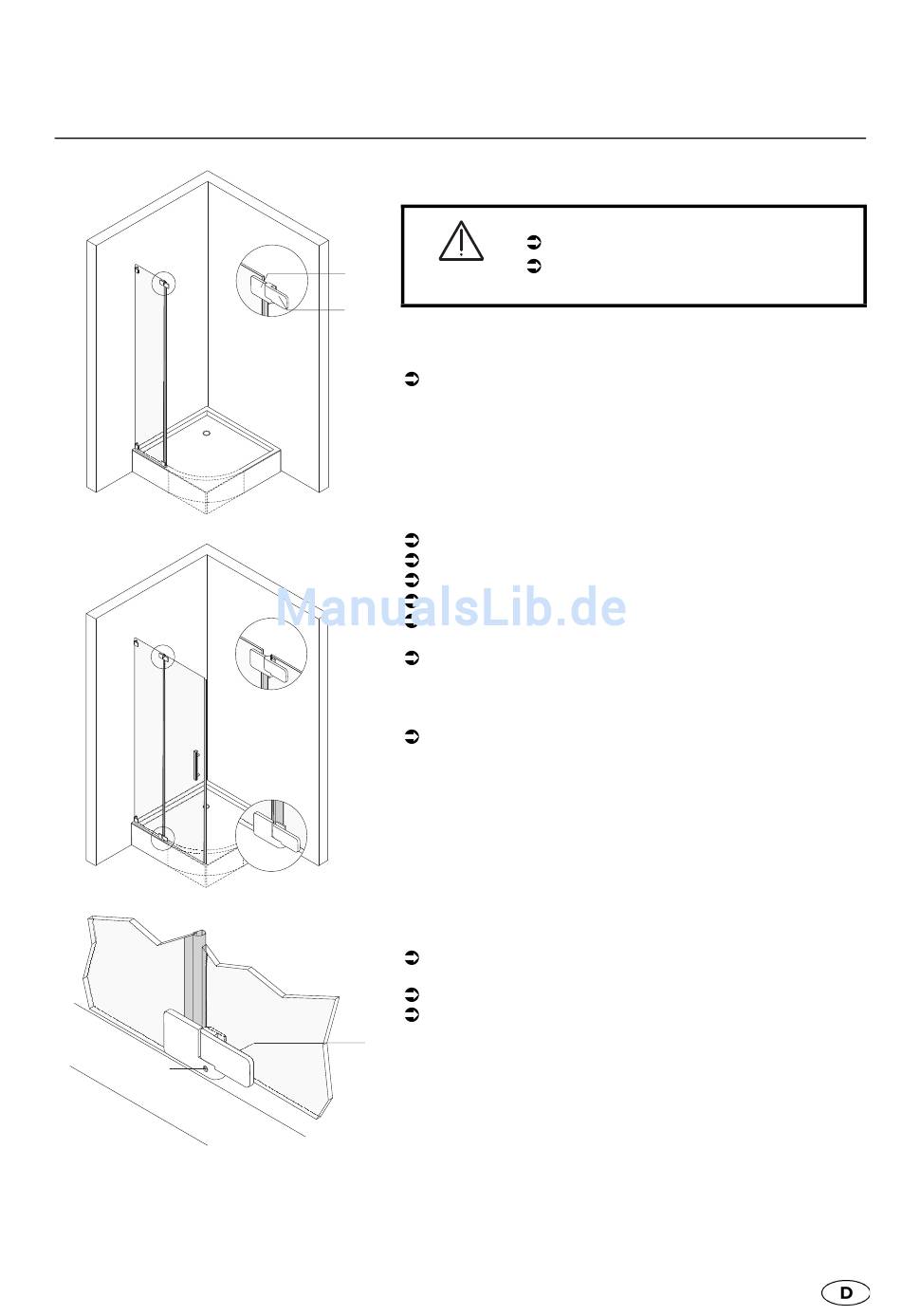

Bild: Typen AR10, AR11, AR21, AR25
Aufnahmeseite des oberen Scharniers 2 in Bolzenseite des oberen
Scharniers 1 hängen.
Tür in Bolzenseite des unteren Scharniers an Festteil stellen.
Oberes Scharnier ausrichten.
Aufnahmeseite des oberen Scharniers an Tür schrauben.
Tür mittels Exzenter im Scharnier ausrichten.
Sicherstellen, dass Tür und Seitenteil bei geschlossener Tür oben
bündig sind.
Prüfen, ob Türen korrekt schließen und ggf. erneut ausrichten bzw.
Feinjustierung der Tür vornehmen.
Bei Typ AR21 mit Streifdichtung:
Sicherstellen, das Streifdichtung vollständig an Wand anliegt und
Tür leichtgängig schließt.
Hinweis
Bei Typen AR10 und AR25 die Arbeiten jeweils an beiden Festteilen aus-
führen.
Korrekt anliegende Magnetleiste bzw. Streifdichtung gewährleistet
größtmögliche Dichtheit.
Für eine Feinjustierung der eingebauten Tür:
Gewindestifte 1 innen und außen an Bolzenseite des Scharniers
lösen.
Tür in gewünschten Winkel drehen.
Gewindestifte 1 innen und außen an Bolzenseite des Scharniers
festziehen.
1
Glas platzt ab!
Tür vorsichtig in Scharnier einsetzen.
Sicherstellen, dass die Tür nicht auf die Dusch-
wanne fällt.
17
