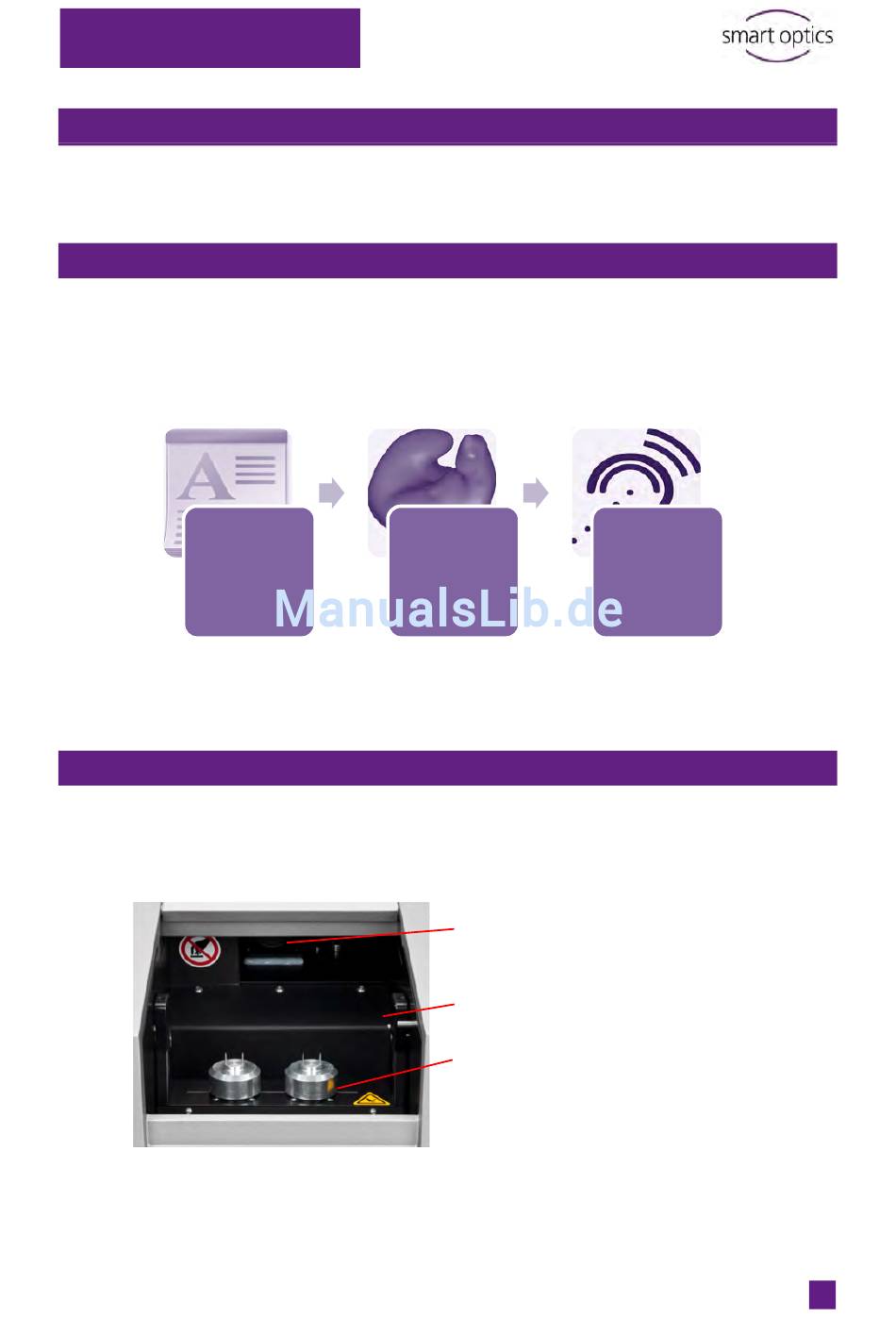

Bedienungsanleitung Audiologie-Scanner
8.
Grundlegendes zum Scannen
8.1.
Arbeiten mit STL-Dateien
Ihr 3D-Scanner erzeugt STL-Dateien (wahlweise auch andere Formate). Diese Daten
sind offen für alle gängigen CAD/CAM-Systeme. In der digitalen Produktion werden die
Daten weiterverarbeitet und so wird aus Ihrem Scan Schritt für Schritt eine Otoplastik.
STL-Dateien
•STL (links)
•STL (rechts)
8.2.
Arbeitsweise des Scanners
Die wichtigsten Komponenten des Scanners sind der 3D-Sensor und eine
Positionierungsmechanik.
Dokumentversion: 2.8 03-2018
CAD-Daten
•3D-Modell
•Vorgaben für
die Produktion
A
Die Positionierungsmechanik im
Innenraum des Scanners besteht aus einer
elektromotorisch angetriebenen
B
Schwenkachse (B) und einem bzw. zwei
drehbaren Sockeln (C). Auf den Sockeln
C
werden magnetische Objekthalter mit den
aufgesteckten Messobjekten fixiert.
Die frei drehbaren Sockel (C) positionieren
die Messobjekte zum 3D-Sensor (A), der
sich oberhalb der Schwenkachse befindet.
CAM-Daten
•Produktion
•z.B. 3D-Druck
Seite
39
