ELEKTRISCHER ANSCHLUSS

4
Elektrischer Anschluss
GEFAHR
Ofen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
Vor Arbeiten an elektrischen Anlagen betrofene Geräte von der Stromversorgung trennen.
Vorgaben der Schutzklasse II beim Verlegen des Netzanschlusskabels beachten.
Kabel nicht unter Spannung verlegen oder anschließen.
Ventilator-BUS und Netzanschlusskabel getrennt verlegen.
Montage und Anschluss nur von qualiiziertem und geschultem Personal.
HINWEIS
Zu geringer Leitungsquerschnitt.
Zu hoher Spannungsabfall und/oder Kontaktierung nicht gewährleistet!
Ausschließlich folgende Leitungsquerschnitte verwenden:
Ventilator-BUS:
Min. 0,75 mm²
Netzanschlusskabel:
1,5 mm²
Steuer-BUS
0,25 – 0,5 mm²
TIPP:
Schließen Sie die Clust-Air-Module hintereinander an und achten Sie auf genügend Spiel beim
Verlegen der Kabel.
Beachten Sie die Maximal-Abstände (maximale Kabel-Längen).
Schließen Sie das letzte angeschlossene Clust-Air-Modul mit einem Abschluss-Widerstand ab.
Maximale Kabel-Längen
Steuer-BUS (Kabel J-Y(ST)Y-2x2x0,8)
• Bedieneinheit und letztes angeschlossenes Clust-Air-Modul:
Ventilator-BUS (Kabel LiYY3x0,75-O, Litze):
1. Sternförmiger Anschluss der Ventilatoren an das Clust-Air-Modul:
• zwischen Clust-Air-Modul und Lüftungsgeräten iV14/iV-Smart:
• zwischen Clust-Air-Modul und Lüftungsgerät iV25/iV-Twin:
2. Anschluss der Ventilatoren an das Clust-Air-Modul hintereinander,
Maximalabstand zwischen Clust-Air-Modul und letztem angeschlossenen Lüftungsgerät:
• Clust-Air-Modul mit 4 Lüftungsgeräten iV14/iV-Smart:
• Clust-Air-Modul mit 2 Lüftungsgeräten iV14/iV-Smart:
• Clust-Air-Modul mit 2 Lüftungsgeräten iV25/iV-Twin:
Anschlusskabel Feuchte- und Temperatursensor (Kabel J-Y(ST)Y-2x2x0,8)
• zwischen Clust-Air-Modul und Feuchte- und Temperatursensor: Max. 15 m
16
Regler MZ-Home
Montage- und Bedienungsanleitung
Max. 200 m
Max. 33 m
Max. 20 m
Max. 10 m
Max. 20 m
Max. 10 m

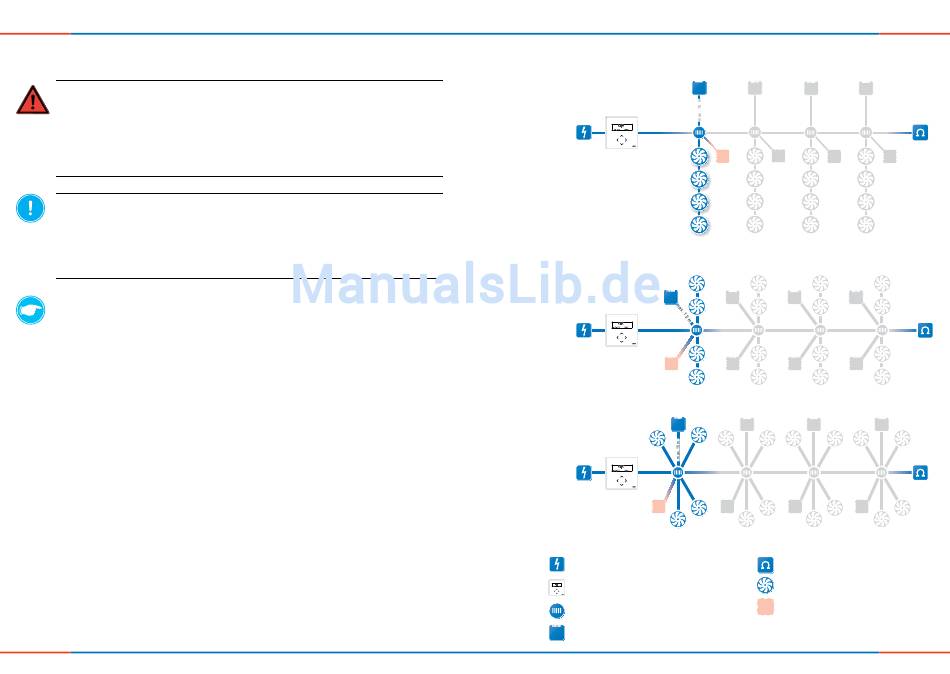

Prinzipskizzen zu Anschlussmöglichkeiten der Lüftungsgeräte an den MZ-Home
Hintereinander:
RH
inVENTer
MZ-Home
01.02.2018
15:08
xyz
Hintereinander und sternförmig in Kombination:
RH
RH
inVENTer
MZ-Home
01.02.2018
15:08
xyz
RH
Sternförmig:
inVENTer
MZ-Home
01.02.2018
15:08
xyz
xyz
Schaltnetzteil
inVENTer
MZ-Home
Bedieneinheit MZ-Home
01.02.2018
15:08
Clust-Air-Modul CAM17
Feuchte- und Temperatursensor FTS31
RH
Regler MZ-Home
ELEKTRISCHER ANSCHLUSS
RH
RH
RH
xyz
xyz
xyz
RH
RH
xyz
xyz
xyz
RH
RH
RH
xyz
xyz
Abschluss-Widerstand Steuer-BUS
Lüftungsgerät iV14/iV-Smart
xyz
Optionaler Sensor
Montage- und Bedienungsanleitung
17
