5.3 Maßzeichnungen
Schaltnetzteil MZ-Home (6 TE)
7,5 5 5 5 64,75
100

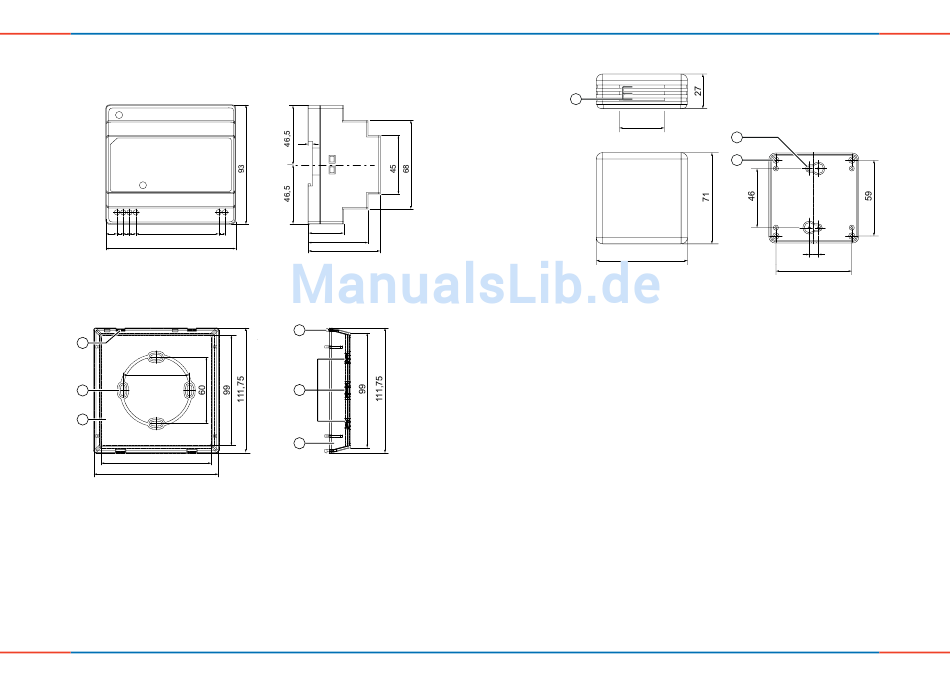

Abbildung 12: Maßzeichnung Schaltnetzteil MZ-Home
Grundplatte Gehäuse Bedieneinheit MZ-Home
1
60
2
3
99
111,75
Abbildung 13: Maßzeichnung Grundplatte Bedieneinheit MZ-Home
1 Rasthaken für Abdeckung Bedieneinheit
2 Befestigungsschraube Dose (4 x)
26 Regler MZ-Home • Montage- und Bedienungsanleitung
3
27,4
5
47
56
1
2
3
3 Grundplatte Bedieneinheit MZ-Home
Feuchte- und Temperatursensor FTS31
1
35
71
Abbildung 14: Maßzeichnung Feuchte- und Temperatursensor MZ-Home
1 Lüftungsschlitze
2 Befestigungspunkte Grundplatte Feuchte- und Temperatursensor (2 x)
3 Stiftführungen Grundplatte Feuchte- und Temperatursensor (4 x)
