EINBAU UND MONTAGE
6.7

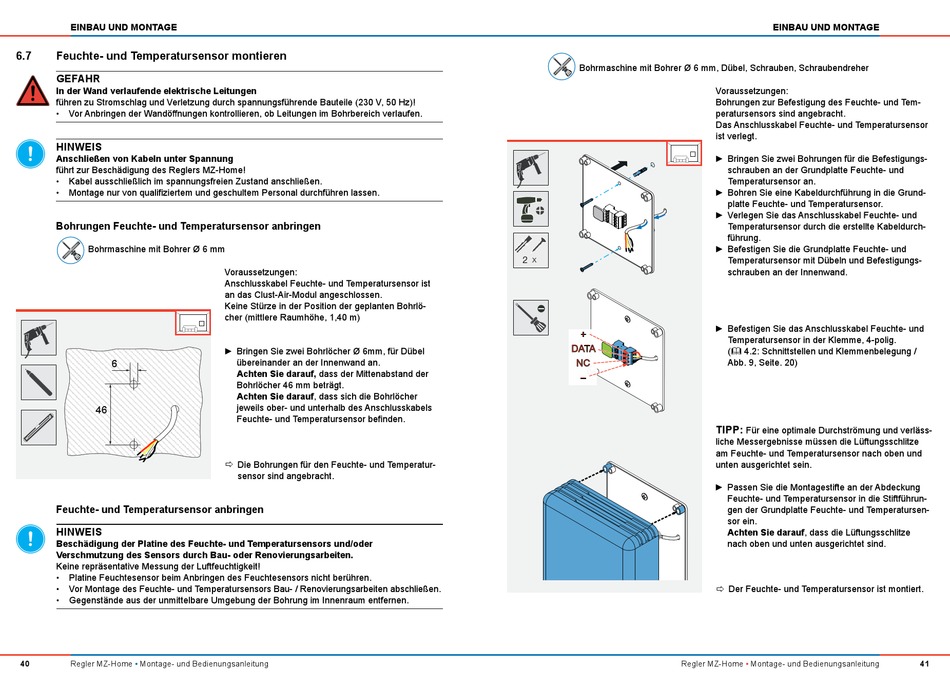

Feuchte- und Temperatursensor montieren

GEFAHR
In der Wand verlaufende elektrische Leitungen
führen zu Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
Vor Anbringen der Wandöfnungen kontrollieren, ob Leitungen im Bohrbereich verlaufen.
•
HINWEIS
Anschließen von Kabeln unter Spannung
führt zur Beschädigung des Reglers MZ-Home!
• Kabel ausschließlich im spannungsfreien Zustand anschließen.
Montage nur von qualiiziertem und geschultem Personal durchführen lassen.
•
Bohrungen Feuchte- und Temperatursensor anbringen
Bohrmaschine mit Bohrer Ø 6 mm
6
46
Feuchte- und Temperatursensor anbringen
HINWEIS
Beschädigung der Platine des Feuchte- und Temperatursensors und/oder
Verschmutzung des Sensors durch Bau- oder Renovierungsarbeiten.
Keine repräsentative Messung der Luftfeuchtigkeit!
• Platine Feuchtesensor beim Anbringen des Feuchtesensors nicht berühren.
Vor Montage des Feuchte- und Temperatursensors Bau- / Renovierungsarbeiten abschließen.
•
• Gegenstände aus der unmittelbare Umgebung der Bohrung im Innenraum entfernen.
40 Regler MZ-Home • Montage- und Bedienungsanleitung
Voraussetzungen:
Anschlusskabel Feuchte- und Temperatursensor ist
an das Clust-Air-Modul angeschlossen.
Keine Stürze in der Position der geplanten Bohrlö-
cher (mittlere Raumhöhe, 1,40 m)
► Bringen Sie zwei Bohrlöcher Ø 6mm, für Dübel
übereinander an der Innenwand an.
Achten Sie darauf, dass der Mittenabstand der
Bohrlöcher 46 mm beträgt.
Achten Sie darauf, dass sich die Bohrlöcher
jeweils ober- und unterhalb des Anschlusskabels
Feuchte- und Temperatursensor beinden.

Ö
Die Bohrungen für den Feuchte- und Temperatur-
sensor sind angebracht.
Bohrmaschine mit Bohrer Ø 6 mm, Dübel, Schrauben, Schraubendreher
2 x
+
DATA
NC
–
Regler MZ-Home
EINBAU UND MONTAGE
Voraussetzungen:
Bohrungen zur Befestigung des Feuchte- und Tem-
peratursensors sind angebracht.
Das Anschlusskabel Feuchte- und Temperatursensor
ist verlegt.
► Bringen Sie zwei Bohrungen für die Befestigungs-
schrauben an der Grundplatte Feuchte- und
Temperatursensor an.
► Bohren Sie eine Kabeldurchführung in die Grund-
platte Feuchte- und Temperatursensor.
► Verlegen Sie das Anschlusskabel Feuchte- und
Temperatursensor durch die erstellte Kabeldurch-
führung.
► Befestigen Sie die Grundplatte Feuchte- und
Temperatursensor mit Dübeln und Befestigungs-
schrauben an der Innenwand.
► Befestigen Sie das Anschlusskabel Feuchte- und
Temperatursensor in der Klemme, 4-polig.
( 4.2: Schnittstellen und Klemmenbelegung /
Abb. 9, Seite. 20)
TIPP:
Für eine optimale Durchströmung und verläss-
liche Messergebnisse müssen die Lüftungsschlitze
am Feuchte- und Temperatursensor nach oben und
unten ausgerichtet sein.
► Passen Sie die Montagestifte an der Abdeckung
Feuchte- und Temperatursensor in die Stiftführun-
gen der Grundplatte Feuchte- und Temperatursen-
sor ein.
Achten Sie darauf, dass die Lüftungsschlitze
nach oben und unten ausgerichtet sind.

Ö
Der Feuchte- und Temperatursensor ist montiert.
