ELEKTRISCHER ANSCHLUSS
4.3

Verkabelung

Anschluss Rückseite Bedieneinheit MZ-Home an Clust-Air-Modul
GND (‒)
+ 24 V
CW (–)
5
+
CCW (–)
4

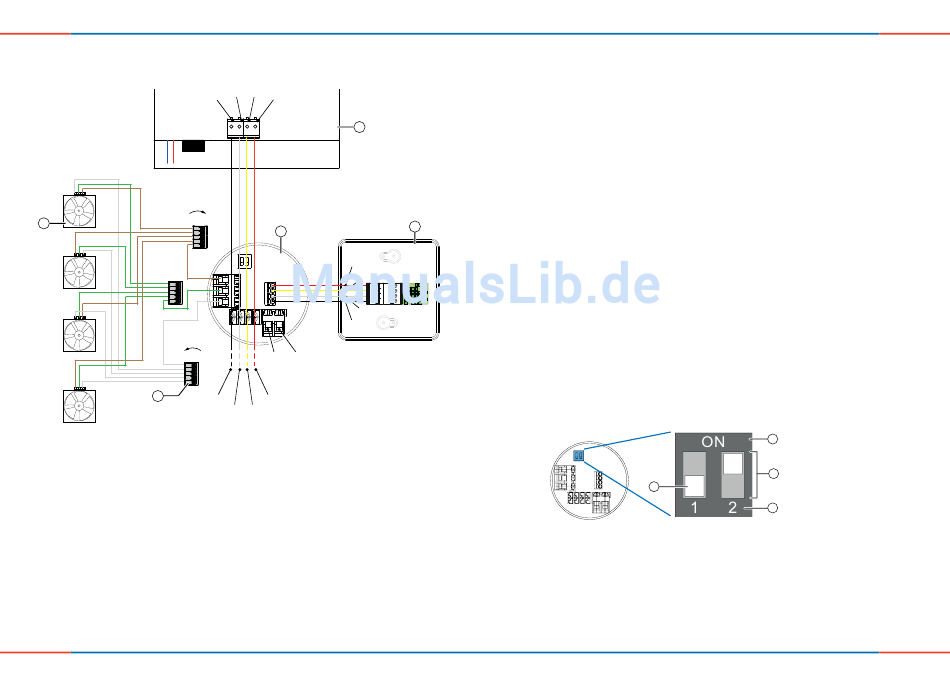

Abbildung 10: Verkabelung Rückseite Bedieneinheit MZ-Home und Clust-Air-Modul
(Anschluss der Lüftungsgeräte an das Modul sternförmig)
1 Rückseite Bedieneinheit MZ-Home
2 Feuchte- und Temperatursensor,
vormontiert
22 Regler MZ-Home • Montage- und Bedienungsanleitung
B A
GND (–) + 24 V
1
3
ON
+ 5 V
1 2
DATA
n. c.
GND (–)
Sk1 Sk2
GND (–) + 24 V
B A
3 Clust-Air-Modul
4 Verbindungsklemme
5 Reversier-Ventilator
4.4

Zonenzuweisung am DIP-Schalter des Clust-Air-Moduls

Die vorhandenen Ventilatoren müssen je nach Lüftungskonzept auf Zonen aufgeteilt werden.
Ein Clust-Air-Modul dient dabei der Steuerung aller an das Modul angeschlossenen Lüftungs-
geräte. Beachten Sie bei der Aufteilung folgende Hinweise:
• Es ist mindestens 1 (max. 4) Clust-Air Modul(e) erforderlich.
• Pro Clust-Air Modul maximal 4 Lüftungsgeräte iV14/iV-Smart anschließen,
oder
Pro Clust-Air Modul maximal 2 Lüftungsgeräte iV25/iV-Twin anschließen,
(1 Lüftungsgerät = 1 Ventilator-BUS)
• Paarweise betriebene Lüftungsgeräte der selben Zone zuordnen,
2
• Zonen mit Zone 1 beginnend und aufeinanderfolgend zuweisen,
• Mehrere Clust-Air Module können derselben Zone zugewiesen werden. Auch in diesem Fall
muss die Zonenzuweisung mit Zone 1 beginnend und aufeinanderfolgend erfolgen:
Beispiel richtige Zuweisung:
Modul 1 = Zone 1
Modul 2 = Zone 2
Modul 3 = Zone 2
Modul 4 = Zone 3
Die Zuweisung der Lüftungszone erfolgt am DIP-Schalter auf dem Clust-Air Modul.
Aufbau DIP-Schalter
Abbildung 11: Position und Aufbau des DIP-Schalters
ELEKTRISCHER ANSCHLUSS
Beispiel falsche Zuweisung:
Modul 1 = Zone 2

Modul 2 = Zone 1
Modul 3 = keine Zuweisung
Modul 4 = Zone 1
1
1 Gehäuse
2 Miniatur-Schalter
2 3 Nummer Miniatur-Schalter
4 Schiebeschalter
4
3
