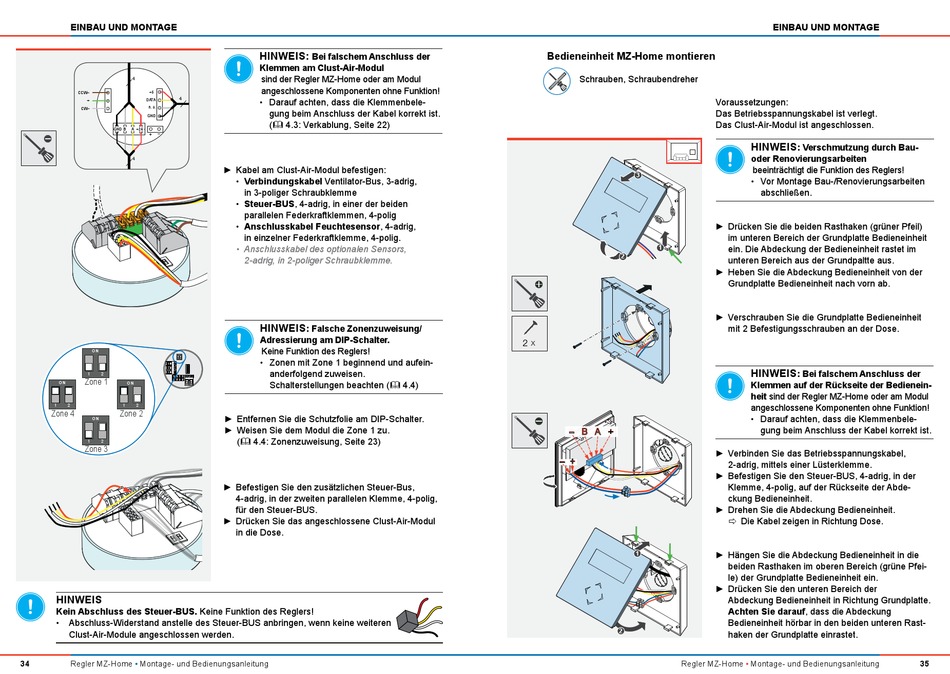

EINBAU UND MONTAGE
4
CCW– +5
DATA 4
+
n. a.
CW–
GND
GND B A +24
+ –
4
ON
ON
1 2
1 2
Zone 1
ON
ON
1 2 1 2
Zone 4 Zone 2
ON
1 2
Zone 3
HINWEIS
Kein Abschluss des Steuer-BUS. Keine Funktion des Reglers!
• Abschluss-Widerstand anstelle des Steuer-BUS anbringen, wenn keine weiteren
Clust-Air-Module angeschlossen werden.
34 Regler MZ-Home • Montage- und Bedienungsanleitung
HINWEIS:
Bei falschem Anschluss der
Klemmen am Clust-Air-Modul
sind der Regler MZ-Home oder am Modul
angeschlossene Komponenten ohne Funktion!
• Darauf achten, dass die Klemmenbele-
gung beim Anschluss der Kabel korrekt ist.
( 4.3: Verkablung, Seite 22)
► Kabel am Clust-Air-Modul befestigen:
• Verbindungskabel Ventilator-Bus, 3-adrig,
in 3-poliger Schraubklemme
• Steuer-BUS, 4-adrig, in einer der beiden
parallelen Federkraftklemmen, 4-polig
• Anschlusskabel Feuchtesensor, 4-adrig,
in einzelner Federkraftklemme, 4-polig.
• Anschlusskabel des optionalen Sensors,
2-adrig, in 2-poliger Schraubklemme.
HINWEIS
: Falsche Zonenzuweisung/
Adressierung am DIP-Schalter.
Keine Funktion des Reglers!
• Zonen mit Zone 1 beginnend und aufein-
anderfolgend zuweisen.
Schalterstellungen beachten ( 4.4)
► Entfernen Sie die Schutzfolie am DIP-Schalter.
► Weisen Sie dem Modul die Zone 1 zu.
( 4.4: Zonenzuweisung, Seite 23)
► Befestigen Sie den zusätzlichen Steuer-Bus,
4-adrig, in der zweiten parallelen Klemme, 4-polig,
für den Steuer-BUS.
► Drücken Sie das angeschlossene Clust-Air-Modul
in die Dose.
Bedieneinheit MZ-Home montieren
Schrauben, Schraubendreher
3
1
2
x
2
– B A +
– +
1
2
Regler MZ-Home
EINBAU UND MONTAGE
Voraussetzungen:
Das Betriebsspannungskabel ist verlegt.
Das Clust-Air-Modul ist angeschlossen.
HINWEIS
: Verschmutzung durch Bau-
oder Renovierungsarbeiten
beeinträchtigt die Funktion des Reglers!
• Vor Montage Bau-/Renovierungsarbeiten
abschließen.
► Drücken Sie die beiden Rasthaken (grüner Pfeil)
im unteren Bereich der Grundplatte Bedieneinheit
ein. Die Abdeckung der Bedieneinheit rastet im
unteren Bereich aus der Grundpaltte aus.
► Heben Sie die Abdeckung Bedieneinheit von der
Grundplatte Bedieneinheit nach vorn ab.
► Verschrauben Sie die Grundplatte Bedieneinheit
mit 2 Befestigungsschrauben an der Dose.
HINWEIS
: Bei falschem Anschluss der
Klemmen auf der Rückseite der Bedienein-
heit sind der Regler MZ-Home oder am Modul
angeschlossene Komponenten ohne Funktion!
• Darauf achten, dass die Klemmenbele-
gung beim Anschluss der Kabel korrekt ist.
► Verbinden Sie das Betriebsspannungskabel,
2-adrig, mittels einer Lüsterklemme.
► Befestigen Sie den Steuer-BUS, 4-adrig, in der
Klemme, 4-polig, auf der Rückseite der Abde-
ckung Bedieneinheit.
► Drehen Sie die Abdeckung Bedieneinheit.

Ö
Die Kabel zeigen in Richtung Dose.
► Hängen Sie die Abdeckung Bedieneinheit in die
beiden Rasthaken im oberen Bereich (grüne Pfei-
le) der Grundplatte Bedieneinheit ein.
► Drücken Sie den unteren Bereich der
Abdeckung Bedieneinheit in Richtung Grundplatte.
Achten Sie darauf, dass die Abdeckung
Bedieneinheit hörbar in den beiden unteren Rast-
haken der Grundplatte einrastet.
• Montage- und Bedienungsanleitung 35
