EINBAU UND MONTAGE

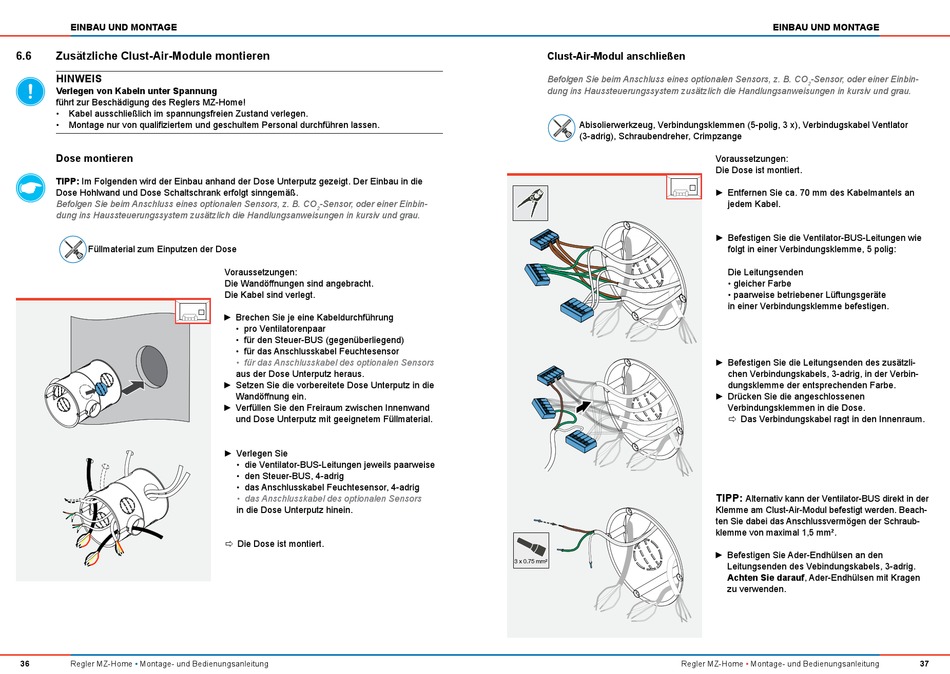

6.6 Zusätzliche Clust-Air-Module montieren
HINWEIS
Verlegen von Kabeln unter Spannung
führt zur Beschädigung des Reglers MZ-Home!
• Kabel ausschließlich im spannungsfreien Zustand verlegen.
Montage nur von qualiiziertem und geschultem Personal durchführen lassen.
•
Dose montieren
TIPP: Im Folgenden wird der Einbau anhand der Dose Unterputz gezeigt. Der Einbau in die
Dose Hohlwand und Dose Schaltschrank erfolgt sinngemäß.
Befolgen Sie beim Anschluss eines optionalen Sensors, z. B. CO
dung ins Haussteuerungssystem zusätzlich die Handlungsanweisungen in kursiv und grau.
Füllmaterial zum Einputzen der Dose
36 Regler MZ-Home • Montage- und Bedienungsanleitung
-Sensor, oder einer Einbin-
2
Voraussetzungen:
Die Wandöfnungen sind angebracht.
Die Kabel sind verlegt.
► Brechen Sie je eine Kabeldurchführung
• pro Ventilatorenpaar
• für den Steuer-BUS (gegenüberliegend)
• für das Anschlusskabel Feuchtesensor
• für das Anschlusskabel des optionalen Sensors
aus der Dose Unterputz heraus.
► Setzen Sie die vorbereitete Dose Unterputz in die
Wandöfnung ein.
► Verfüllen Sie den Freiraum zwischen Innenwand
und Dose Unterputz mit geeignetem Füllmaterial.
► Verlegen Sie
• die Ventilator-BUS-Leitungen jeweils paarweise
• den Steuer-BUS, 4-adrig
• das Anschlusskabel Feuchtesensor, 4-adrig
• das Anschlusskabel des optionalen Sensors
in die Dose Unterputz hinein.

Ö Die Dose ist montiert.
Clust-Air-Modul anschließen
Befolgen Sie beim Anschluss eines optionalen Sensors, z. B. CO
dung ins Haussteuerungssystem zusätzlich die Handlungsanweisungen in kursiv und grau.
Abisolierwerkzeug, Verbindungsklemmen (5-polig, 3 x), Verbindugskabel Ventlator
(3-adrig), Schraubendreher, Crimpzange
3 x 0.75 mm²
Regler MZ-Home
EINBAU UND MONTAGE
-Sensor, oder einer Einbin-
2
Voraussetzungen:
Die Dose ist montiert.
► Entfernen Sie ca. 70 mm des Kabelmantels an
jedem Kabel.
► Befestigen Sie die Ventilator-BUS-Leitungen wie
folgt in einer Verbindungsklemme, 5 polig:
Die Leitungsenden
• gleicher Farbe
• paarweise betriebener Lüftungsgeräte
in einer Verbindungsklemme befestigen.
► Befestigen Sie die Leitungsenden des zusätzli-
chen Verbindungskabels, 3-adrig, in der Verbin-
dungsklemme der entsprechenden Farbe.
► Drücken Sie die angeschlossenen
Verbindungsklemmen in die Dose.

Ö
Das Verbindungskabel ragt in den Innenraum.
TIPP:
Alternativ kann der Ventilator-BUS direkt in der
Klemme am Clust-Air-Modul befestigt werden. Beach-
ten Sie dabei das Anschlussvermögen der Schraub-
klemme von maximal 1,5 mm².
► Befestigen Sie Ader-Endhülsen an den
Leitungsenden des Vebindungskabels, 3-adrig.
Achten Sie darauf, Ader-Endhülsen mit Kragen
zu verwenden.
• Montage- und Bedienungsanleitung 37
