EINBAU UND MONTAGE

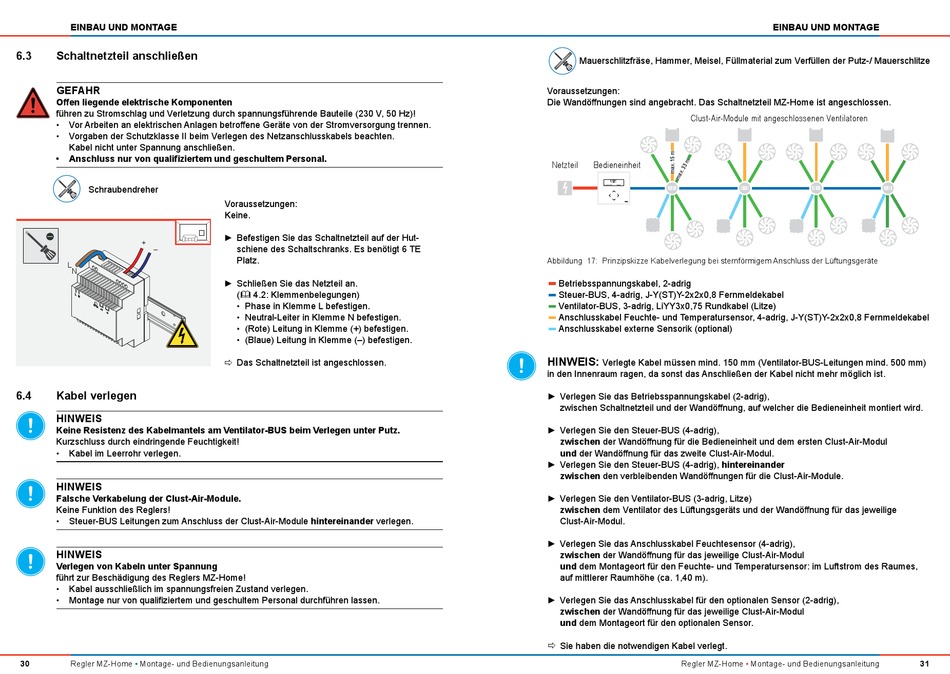

6.3 Schaltnetzteil anschließen
GEFAHR
Ofen liegende elektrische Komponenten
führen zu Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
Vor Arbeiten an elektrischen Anlagen betrofene Geräte von der Stromversorgung trennen.
•
• Vorgaben der Schutzklasse II beim Verlegen des Netzanschlusskabels beachten.
Kabel nicht unter Spannung anschließen.
Anschluss nur von qualiiziertem und geschultem Personal.
•
Schraubendreher
+
–
L
N
6.4 Kabel verlegen
HINWEIS
Keine Resistenz des Kabelmantels am Ventilator-BUS beim Verlegen unter Putz.
Kurzschluss durch eindringende Feuchtigkeit!
• Kabel im Leerrohr verlegen.
HINWEIS
Falsche Verkabelung der Clust-Air-Module.
Keine Funktion des Reglers!
• Steuer-BUS Leitungen zum Anschluss der Clust-Air-Module hintereinander verlegen.
HINWEIS
Verlegen von Kabeln unter Spannung
führt zur Beschädigung des Reglers MZ-Home!
• Kabel ausschließlich im spannungsfreien Zustand verlegen.
Montage nur von qualiiziertem und geschultem Personal durchführen lassen.
•
30 Regler MZ-Home • Montage- und Bedienungsanleitung
Voraussetzungen:
Keine.
► Befestigen Sie das Schaltnetzteil auf der Hut-
schiene des Schaltschranks. Es benötigt 6 TE
Platz.
► Schließen Sie das Netzteil an.
( 4.2: Klemmenbelegungen)
• Phase in Klemme L befestigen.
• Neutral-Leiter in Klemme N befestigen.
• (Rote) Leitung in Klemme (+) befestigen.
• (Blaue) Leitung in Klemme (–) befestigen.

Ö
Das Schaltnetzteil ist angeschlossen.
Mauerschlitzfräse, Hammer, Meisel, Füllmaterial zum Verfüllen der Putz-/ Mauerschlitze
Voraussetzungen:
Die Wandöfnungen sind angebracht. Das Schaltnetzteil MZ-Home ist angeschlossen.
Clust-Air-Module mit angeschlossenen Ventilatoren
Netzteil Bedieneinheit
inVENTer
MZ-Home
01.02.2018 15:08
Abbildung 17: Prinzipskizze Kabelverlegung bei sternförmigem Anschluss der Lüftungsgeräte
• Betriebsspannungskabel, 2-adrig
• Steuer-BUS, 4-adrig, J-Y(ST)Y-2x2x0,8 Fernmeldekabel
• Ventilator-BUS, 3-adrig, LiYY3x0,75 Rundkabel (Litze)
• Anschlusskabel Feuchte- und Temperatursensor, 4-adrig, J-Y(ST)Y-2x2x0,8 Fernmeldekabel
• Anschlusskabel externe Sensorik (optional)
HINWEIS:
Verlegte Kabel müssen mind. 150 mm (Ventilator-BUS-Leitungen mind. 500 mm)
in den Innenraum ragen, da sonst das Anschließen der Kabel nicht mehr möglich ist.
► Verlegen Sie das Betriebsspannungskabel (2-adrig),
zwischen Schaltnetzteil und der Wandöfnung, auf welcher die Bedieneinheit montiert wird.
► Verlegen Sie den Steuer-BUS (4-adrig),
zwischen der Wandöfnung für die Bedieneinheit und dem ersten Clust-Air-Modul
und der Wandöfnung für das zweite Clust-Air-Modul.
► Verlegen Sie den Steuer-BUS (4-adrig), hintereinander
zwischen den verbleibenden Wandöfnungen für die Clust-Air-Module.
► Verlegen Sie den Ventilator-BUS (3-adrig, Litze)
zwischen dem Ventilator des Lüftungsgeräts und der Wandöfnung für das jeweilige
Clust-Air-Modul.
► Verlegen Sie das Anschlusskabel Feuchtesensor (4-adrig),
zwischen der Wandöfnung für das jeweilige Clust-Air-Modul
und dem Montageort für den Feuchte- und Temperatursensor: im Luftstrom des Raumes,
auf mittlerer Raumhöhe (ca. 1,40 m).
► Verlegen Sie das Anschlusskabel für den optionalen Sensor (2-adrig),
zwischen der Wandöfnung für das jeweilige Clust-Air-Modul
und dem Montageort für den optionalen Sensor.

Ö
Sie haben die notwendigen Kabel verlegt.
Regler MZ-Home
EINBAU UND MONTAGE
• Montage- und Bedienungsanleitung 31
