SYSTEMÜBERSICHT
2 Systemübersicht
Der Regler MZ-Home ist ein elektronisches Bediengerät zur Ansteuerung der inVENTer
Lüftungsgeräte mit Wärmerückgewinnung. Er ermöglicht die Ansteuerung von bis zu:
• 16 Lüftungsgeräten der Produktreihen iV-Smart oder iV14 mit maximal 4 Lüftungsgeräten
pro Clust-Air-Modul
• 8 Lüftungsgeräten iV25 oder iV-Twin mit maximal 2 Lüftungsgeräten pro Clust-Air-Modul
Er zeichnet sich durch seine Clust-Air-Technologie (Multizonen-Steuerung), eine leichte
Montage, Bedienung mittels Berührung und seine große Einsatzvielfalt aus.
Der MZ-Home besteht aus einer Bedieneinheit MZ-Home und einem bis vier Clust-Air-Modulen.
Jedes Clust-Air-Modul steuert die Lüftungsgeräte einer Zone innerhalb der Wohneinheit an. Da-
mit kann der Regler MZ-Home eine individuelle Lüftung für bis zu vier verschiedene Bereiche
(Zonen) innerhalb einer Wohneinheit gewährleisten.
Für jede Zone können Betriebsart und Leistungsstufe via Wochenschaltuhr oder manuell einge-
stellt werden.
Der Regler kann als Basismodul oder mit zusätzlichen angeschlossenen Sensoren verwendet
werden. Eine externe Schnittstelle ermöglicht den Anschluss eines potentialfreien Schaltkontak-
tes oder die Integration in eine vorhandene Haussteuerung über einen Analog-Eingang.
Die angeschlossenen Lüftungsgeräte können in den folgenden Betriebsarten gesteuert werden:
• Wärmerückgewinnung
• Durchlüftung
Optional kann ein CO -Sensor als Zubehör über die inVENTer GmbH bezogen werden.
2
Merkmale
• Intelligente Clust-Air ® -Technologie zur Steuerung von bis zu vier verschiedenen Bereichen
(Zonen) innerhalb einer Wohneinheit
• Optisch dezent durch Anschluss der Clust-Air-Module unter Putz
• Visuelle Rückmeldung bei Inbetriebnahme der Clust-Air-Module
• Automatische Kopplung der Clust-Air-Module
• Beleuchtete Anzeige-Einheit
• Leichte Bedienung mittels kapazitiver Taster (Navigationspfeile)
• Steuerung des Lüftungssystems in vier Betriebsarten:
Wärmerückgewinnung, Durchlüftung, Entfeuchtung und Pausen-Funktion
• Individuelle Deinition der Leistungsstufe der Reversier-Ventilatoren
• Integrierter Feuchte- und Temperatursensor zum automatischen Wechsel der Betriebsarten in
Abhängigkeit von der relativen Luftfeuchtigkeit im Innenraum
• Schnittstelle für einen externen Eingang oder zum Anschluss an eine Haussteuerung
• Anschluss weiterer Sensoren über einen potentialfreien Eingang möglich:
CO -Sensor, VOC-Sensor oder Drucksensor (Kaminschalter)
2
• Integrierter Betriebsstundenzähler
• Filterwechselerinnerung
8 Regler MZ-Home • Montage- und Bedienungsanleitung
• Entfeuchtung
• Pausen-Funktion
2.1 Aufbau
Bedieneinheit MZ-Home

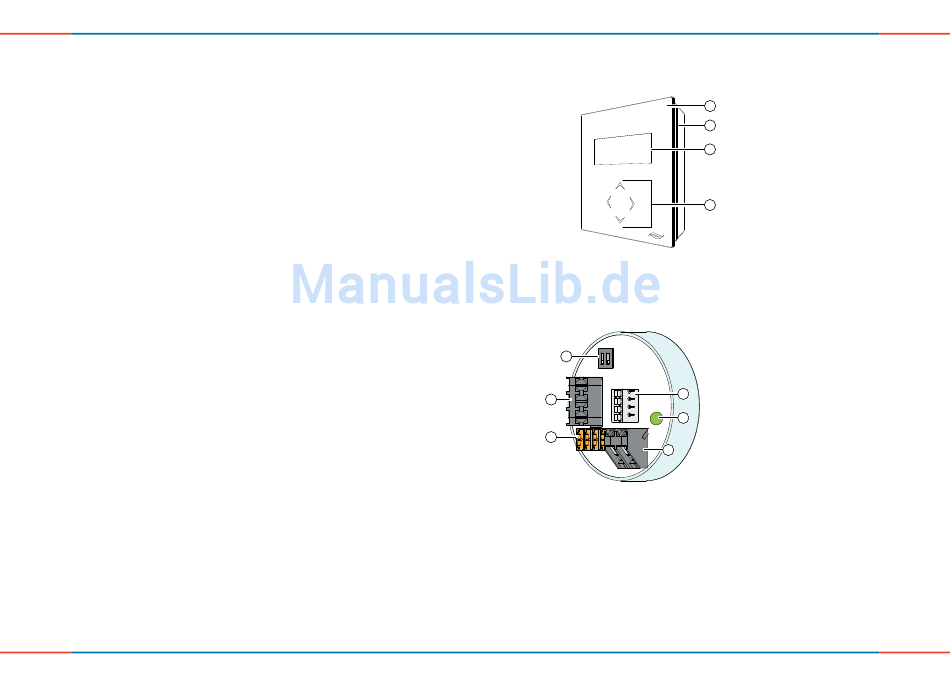

Abbildung 1: Vorderansicht Bedieneinheit des Reglers MZ-Home
Die Bedieneinheit des Reglers dient als Eingabe- und Anzeigeoberläche für den Benutzer.
Clust-Air-Modul CAM17
ON
6
1 2
1
5
2
4
3
Abbildung 2: Vorderansicht Clust-Air-Modul
Das Clust-Air-Modul beinhaltet die Elektronik für die zu steuernde Zone. Das Modul wird in
einer Unterputzdose montiert und angeschlossen. Nach der Installation empfehlen wir eine
Abdeckung im Schalterdesign oder das Übertapezieren der Unterputzdose.
Durch die Clust-Air-Module ist eine individuelle Aufteilung der Wohneinheit in verschiedene
Lüftungsbereiche (Zonen) möglich. Jedes Clust-Air-Modul wird einer Zone zugeordnet.
Es wird innerhalb dieser Zone angebracht und kann separat angesteuert werden.
Ein Clust-Air-Modul ermöglicht die Ansteuerung von bis zu vier inVENTer
Wärmerückgewinnung und den Anschluss eines weiteren externen Sensors (digital oder ana-
log). Das Clust-Air-Modul beinhaltet einen Feuchte- und Temperatursensor inklusive Gehäuse.
Regler MZ-Home
SYSTEMÜBERSICHT
1 Acrylglas-Abdeckung
1
2 Gehäuse,
bestehend aus Grundplatte und Abdeckung
2
3 Anzeige-Einheit
4 Bedienfeld
3
4
1 Anschlussklemme
Feuchte- und Temperatursensor, 4-polig
2 Leuchtanzeige Kopplung
3 Externe Schnittstelle, 2-polig
4 Anschlussklemme Steuer-BUS, 4-polig
5 Anschlussklemme Ventilator-BUS, 3 polig
6 DIP-Schalter
® Lüftungsgeräten mit
• Montage- und Bedienungsanleitung 9
