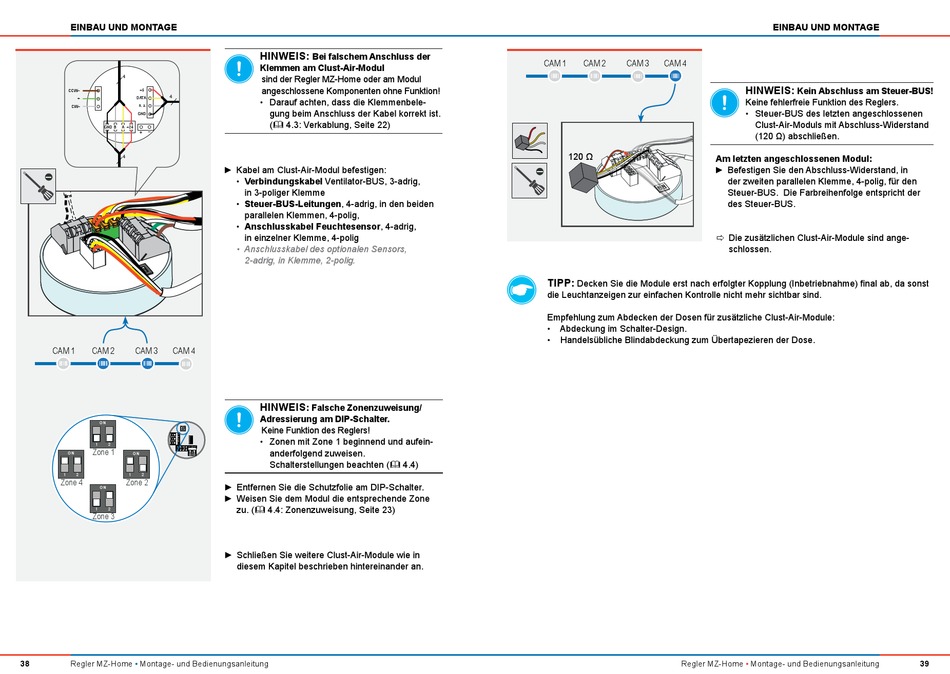

EINBAU UND MONTAGE
4
CCW– +5
DATA 4
+
n. a.
CW–
GND
GND B A +24
+ –
4
CAM 1 CAM 2 CAM 3 CAM 4
ON
ON
1 2
1 2
Zone 1
ON ON
1 2 1 2
Zone 4 Zone 2
ON
1 2
Zone 3
38 Regler MZ-Home • Montage- und Bedienungsanleitung
HINWEIS:
Bei falschem Anschluss der
Klemmen am Clust-Air-Modul
sind der Regler MZ-Home oder am Modul
angeschlossene Komponenten ohne Funktion!
• Darauf achten, dass die Klemmenbele-
gung beim Anschluss der Kabel korrekt ist.
( 4.3: Verkablung, Seite 22)
► Kabel am Clust-Air-Modul befestigen:
• Verbindungskabel Ventilator-BUS, 3-adrig,
in 3-poliger Klemme
• Steuer-BUS-Leitungen, 4-adrig, in den beiden
parallelen Klemmen, 4-polig,
• Anschlusskabel Feuchtesensor, 4-adrig,
in einzelner Klemme, 4-polig
• Anschlusskabel des optionalen Sensors,
2-adrig, in Klemme, 2-polig.
HINWEIS
: Falsche Zonenzuweisung/
Adressierung am DIP-Schalter.
Keine Funktion des Reglers!
• Zonen mit Zone 1 beginnend und aufein-
anderfolgend zuweisen.
Schalterstellungen beachten ( 4.4)
► Entfernen Sie die Schutzfolie am DIP-Schalter.
► Weisen Sie dem Modul die entsprechende Zone
zu. ( 4.4: Zonenzuweisung, Seite 23)
► Schließen Sie weitere Clust-Air-Module wie in
diesem Kapitel beschrieben hintereinander an.
CAM 1 CAM 2 CAM 3 CAM 4
120 Ω
Am letzten angeschlossenen Modul:
► Befestigen Sie den Abschluss-Widerstand, in

Decken Sie die Module erst nach erfolgter Kopplung (Inbetriebnahme) inal ab, da sonst
TIPP:
die Leuchtanzeigen zur einfachen Kontrolle nicht mehr sichtbar sind.
Empfehlung zum Abdecken der Dosen für zusätzliche Clust-Air-Module:
• Abdeckung im Schalter-Design.
• Handelsübliche Blindabdeckung zum Übertapezieren der Dose.
Regler MZ-Home
EINBAU UND MONTAGE
HINWEIS:
Kein Abschluss am Steuer-BUS!
Keine fehlerfreie Funktion des Reglers.
• Steuer-BUS des letzten angeschlossenen
Clust-Air-Moduls mit Abschluss-Widerstand
(120 Ω) abschließen.
der zweiten parallelen Klemme, 4-polig, für den
Steuer-BUS. Die Farbreihenfolge entspricht der
des Steuer-BUS.
Ö
Die zusätzlichen Clust-Air-Module sind ange-
schlossen.
