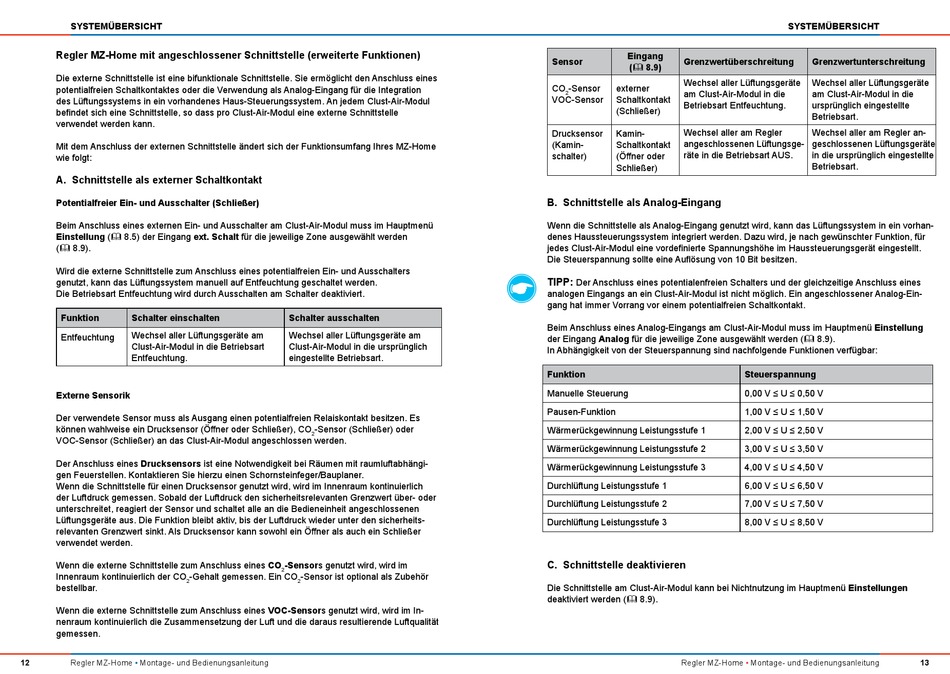

SYSTEMÜBERSICHT
Regler MZ-Home mit angeschlossener Schnittstelle (erweiterte Funktionen)
Die externe Schnittstelle ist eine bifunktionale Schnittstelle. Sie ermöglicht den Anschluss eines
potentialfreien Schaltkontaktes oder die Verwendung als Analog-Eingang für die Integration
des Lüftungssystems in ein vorhandenes Haus-Steuerungssystem. An jedem Clust-Air-Modul
beindet sich eine Schnittstelle, so dass pro Clust-Air-Modul eine externe Schnittstelle
verwendet werden kann.
Mit dem Anschluss der externen Schnittstelle ändert sich der Funktionsumfang Ihres MZ-Home
wie folgt:
A. Schnittstelle als externer Schaltkontakt
Potentialfreier Ein- und Ausschalter (Schließer)
Beim Anschluss eines externen Ein- und Ausschalter am Clust-Air-Modul muss im Hauptmenü
Einstellung ( 8.5) der Eingang ext. Schalt für die jeweilige Zone ausgewählt werden
( 8.9).
Wird die externe Schnittstelle zum Anschluss eines potentialfreien Ein- und Ausschalters
genutzt, kann das Lüftungssystem manuell auf Entfeuchtung geschaltet werden.
Die Betriebsart Entfeuchtung wird durch Ausschalten am Schalter deaktiviert.
Funktion Schalter einschalten
Wechsel aller Lüftungsgeräte am
Entfeuchtung
Clust-Air-Modul in die Betriebsart
Entfeuchtung.
Externe Sensorik
Der verwendete Sensor muss als Ausgang einen potentialfreien Relaiskontakt besitzen. Es
können wahlweise ein Drucksensor (Öfner oder Schließer), CO
VOC-Sensor (Schließer) an das Clust-Air-Modul angeschlossen werden.
Der Anschluss eines Drucksensors ist eine Notwendigkeit bei Räumen mit raumluftabhängi-
gen Feuerstellen. Kontaktieren Sie hierzu einen Schornsteinfeger/Bauplaner.
Wenn die Schnittstelle für einen Drucksensor genutzt wird, wird im Innenraum kontinuierlich
der Luftdruck gemessen. Sobald der Luftdruck den sicherheitsrelevanten Grenzwert über- oder
unterschreitet, reagiert der Sensor und schaltet alle an die Bedieneinheit angeschlossenen
Lüftungsgeräte aus. Die Funktion bleibt aktiv, bis der Luftdruck wieder unter den sicherheits-
relevanten Grenzwert sinkt. Als Drucksensor kann sowohl ein Öfner als auch ein Schließer
verwendet werden.
Wenn die externe Schnittstelle zum Anschluss eines CO
Innenraum kontinuierlich der CO -Gehalt gemessen. Ein CO
2
bestellbar.
Wenn die externe Schnittstelle zum Anschluss eines VOC-Sensors genutzt wird, wird im In-
nenraum kontinuierlich die Zusammensetzung der Luft und die daraus resultierende Luftqualität
gemessen.
12 Regler MZ-Home • Montage- und Bedienungsanleitung
Schalter ausschalten
Wechsel aller Lüftungsgeräte am
Clust-Air-Modul in die ursprünglich
eingestellte Betriebsart.
-Sensor (Schließer) oder
2
-Sensors genutzt wird, wird im
2
-Sensor ist optional als Zubehör
2
Eingang
Sensor Grenzwertüberschreitung
( 8.9)
Wechsel aller Lüftungsgeräte
CO -Sensor externer
2 am Clust-Air-Modul in die
VOC-Sensor Schaltkontakt
Betriebsart Entfeuchtung.
(Schließer)
Wechsel aller am Regler
Drucksensor Kamin-
angeschlossenen Lüftungsge-
(Kamin- Schaltkontakt
(Öfner oder
räte in die Betriebsart AUS.
schalter)
Schließer)
B. Schnittstelle als Analog-Eingang
Wenn die Schnittstelle als Analog-Eingang genutzt wird, kann das Lüftungssystem in ein vorhan-
denes Haussteuerungssystem integriert werden. Dazu wird, je nach gewünschter Funktion, für
jedes Clust-Air-Modul eine vordeinierte Spannungshöhe im Haussteuerungsgerät eingestellt.
Die Steuerspannung sollte eine Aulösung von 10 Bit besitzen.
TIPP:
Der Anschluss eines potentialenfreien Schalters und der gleichzeitige Anschluss eines
analogen Eingangs an ein Clust-Air-Modul ist nicht möglich. Ein angeschlossener Analog-Ein-
gang hat immer Vorrang vor einem potentialfreien Schaltkontakt.
Beim Anschluss eines Analog-Eingangs am Clust-Air-Modul muss im Hauptmenü Einstellung
der Eingang Analog für die jeweilige Zone ausgewählt werden ( 8.9).
In Abhängigkeit von der Steuerspannung sind nachfolgende Funktionen verfügbar:
Funktion
Manuelle Steuerung
Pausen-Funktion
Wärmerückgewinnung Leistungsstufe 1
Wärmerückgewinnung Leistungsstufe 2
Wärmerückgewinnung Leistungsstufe 3
Durchlüftung Leistungsstufe 1
Durchlüftung Leistungsstufe 2
Durchlüftung Leistungsstufe 3
C. Schnittstelle deaktivieren
Die Schnittstelle am Clust-Air-Modul kann bei Nichtnutzung im Hauptmenü Einstellungen
deaktiviert werden ( 8.9).
Regler MZ-Home
SYSTEMÜBERSICHT
Grenzwertunterschreitung
Wechsel aller Lüftungsgeräte
am Clust-Air-Modul in die
ursprünglich eingestellte
Betriebsart.
Wechsel aller am Regler an-
geschlossenen Lüftungsgeräte
in die ursprünglich eingestellte
Betriebsart.
Steuerspannung
0,00 V ≤ U ≤ 0,50 V
1,00 V ≤ U ≤ 1,50 V
2,00 V ≤ U ≤ 2,50 V
3,00 V ≤ U ≤ 3,50 V
4,00 V ≤ U ≤ 4,50 V
6,00 V ≤ U ≤ 6,50 V
7,00 V ≤ U ≤ 7,50 V
8,00 V ≤ U ≤ 8,50 V
• Montage- und Bedienungsanleitung 13
