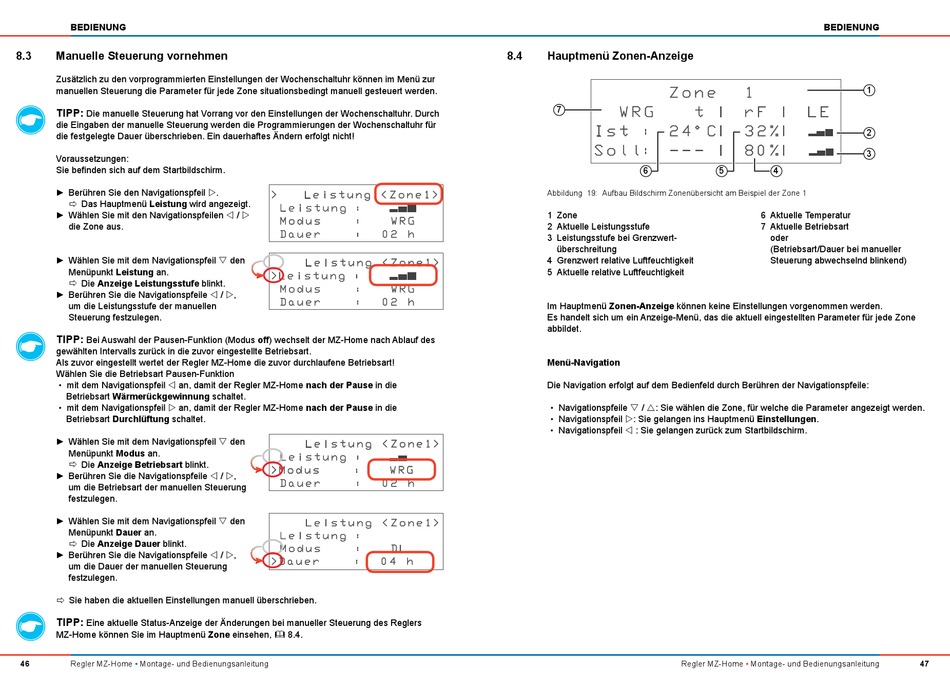

Manuelle Steuerung Vornehmen; Hauptmenü Zonen-Anzeige - inVENTer MZ-Home Montage- Und Bedienungsanleitung

BEDIENUNG
8.3

Manuelle Steuerung vornehmen

Zusätzlich zu den vorprogrammierten Einstellungen der Wochenschaltuhr können im Menü zur
manuellen Steuerung die Parameter für jede Zone situationsbedingt manuell gesteuert werden.
TIPP:
Die manuelle Steuerung hat Vorrang vor den Einstellungen der Wochenschaltuhr. Durch
die Eingaben der manuelle Steuerung werden die Programmierungen der Wochenschaltuhr für
die festgelegte Dauer überschrieben. Ein dauerhaftes Ändern erfolgt nicht!
Voraussetzungen:
Sie beinden sich auf dem Startbildschirm.
► Berühren Sie den Navigationspfeil .

Ö
Das Hauptmenü Leistung wird angezeigt.
► Wählen Sie mit den Navigationspfeilen  / 
die Zone aus.
► Wählen Sie mit dem Navigationspfeil  den
Menüpunkt Leistung an.

Ö
Die Anzeige Leistungsstufe blinkt.
► Berühren Sie die Navigationspfeile  / ,
um die Leistungsstufe der manuellen
Steuerung festzulegen.
Bei Auswahl der Pausen-Funktion (Modus of) wechselt der MZ-Home nach Ablauf des
TIPP:
gewählten Intervalls zurück in die zuvor eingestellte Betriebsart.
Als zuvor eingestellt wertet der Regler MZ-Home die zuvor durchlaufene Betriebsart!
Wählen Sie die Betriebsart Pausen-Funktion
• mit dem Navigationspfeil  an, damit der Regler MZ-Home nach der Pause in die
Betriebsart Wärmerückgewinnung schaltet.
• mit dem Navigationspfeil  an, damit der Regler MZ-Home nach der Pause in die
Betriebsart Durchlüftung schaltet.
► Wählen Sie mit dem Navigationspfeil  den
Menüpunkt Modus an.

Ö
Die Anzeige Betriebsart blinkt.
► Berühren Sie die Navigationspfeile  / ,
um die Betriebsart der manuellen Steuerung
festzulegen.
► Wählen Sie mit dem Navigationspfeil  den
Menüpunkt Dauer an.

Ö Die Anzeige Dauer blinkt.
► Berühren Sie die Navigationspfeile  / ,
um die Dauer der manuellen Steuerung
festzulegen.

Ö
Sie haben die aktuellen Einstellungen manuell überschrieben.
TIPP:
Eine aktuelle Status-Anzeige der Änderungen bei manueller Steuerung des Reglers
MZ-Home können Sie im Hauptmenü Zone einsehen,  8.4.
46 Regler MZ-Home • Montage- und Bedienungsanleitung
> L e i s t u n g < Z o n e 1 >
L e i s t u n g :
M o d u s : W R G
D a u e r : 0 2 h
L e i s t u n g < Z o n e 1 >
> L e i s t u n g :
M o d u s : W R G
D a u e r : 0 2 h
L e i s t u n g < Z o n e 1 >
L e i s t u n g :
> M o d u s : W R G
D a u e r : 0 2 h
L e i s t u n g < Z o n e 1 >
L e i s t u n g :
M o d u s : D L
> D a u e r : 0 4 h
8.4 Hauptmenü Zonen-Anzeige
Z o n e
7 W R G
I s t : 2 4 ° C | 3 2 % |
S o l l : - - - | 8 0 % |
6
Abbildung 19: Aufbau Bildschirm Zonenübersicht am Beispiel der Zone 1
1 Zone
2 Aktuelle Leistungsstufe
3 Leistungsstufe bei Grenzwert-
überschreitung
4 Grenzwert relative Luftfeuchtigkeit
5 Aktuelle relative Luftfeuchtigkeit
Im Hauptmenü Zonen-Anzeige können keine Einstellungen vorgenommen werden.
Es handelt sich um ein Anzeige-Menü, das die aktuell eingestellten Parameter für jede Zone
abbildet.
Menü-Navigation
Die Navigation erfolgt auf dem Bedienfeld durch Berühren der Navigationspfeile:
• Navigationspfeile  / : Sie wählen die Zone, für welche die Parameter angezeigt werden.
• Navigationspfeil : Sie gelangen ins Hauptmenü Einstellungen.
• Navigationspfeil  : Sie gelangen zurück zum Startbildschirm.
Regler MZ-Home
BEDIENUNG
1 1
t | r F | L E
2
3
5 4
6 Aktuelle Temperatur
7 Aktuelle Betriebsart
oder
(Betriebsart/Dauer bei manueller
Steuerung abwechselnd blinkend)
• Montage- und Bedienungsanleitung 47
