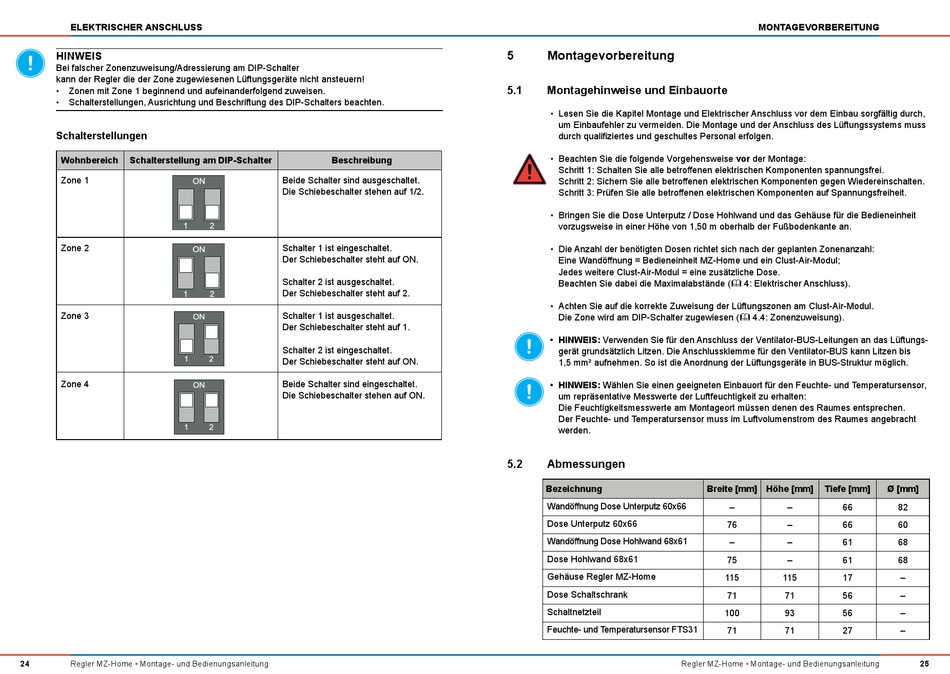

Montagevorbereitung; Montagehinweise Und Einbauorte; Abmessungen - inVENTer MZ-Home Montage- Und Bedienungsanleitung

ELEKTRISCHER ANSCHLUSS
HINWEIS
Bei falscher Zonenzuweisung/Adressierung am DIP-Schalter
kann der Regler die der Zone zugewiesenen Lüftungsgeräte nicht ansteuern!
• Zonen mit Zone 1 beginnend und aufeinanderfolgend zuweisen.
• Schalterstellungen, Ausrichtung und Beschriftung des DIP-Schalters beachten.
Schalterstellungen
Wohnbereich Schalterstellung am DIP-Schalter
Zone 1
ON
1
Zone 2
ON
1
Zone 3
ON
1
Zone 4
ON
1
24 Regler MZ-Home • Montage- und Bedienungsanleitung
Beschreibung
Beide Schalter sind ausgeschaltet.
Die Schiebeschalter stehen auf 1/2.
2
Schalter 1 ist eingeschaltet.
Der Schiebeschalter steht auf ON.
Schalter 2 ist ausgeschaltet.
Der Schiebeschalter steht auf 2.
2
Schalter 1 ist ausgeschaltet.
Der Schiebeschalter steht auf 1.
Schalter 2 ist eingeschaltet.
2
Der Schiebeschalter steht auf ON.
Beide Schalter sind eingeschaltet.
Die Schiebeschalter stehen auf ON.
2
5

Montagevorbereitung

5.1

Montagehinweise und Einbauorte

• Lesen Sie die Kapitel Montage und Elektrischer Anschluss vor dem Einbau sorgfältig durch,
um Einbaufehler zu vermeiden. Die Montage und der Anschluss des Lüftungssystems muss
durch qualiiziertes und geschultes Personal erfolgen.
• Beachten Sie die folgende Vorgehensweise vor der Montage:
Schritt 1: Schalten Sie alle betrofenen elektrischen Komponenten spannungsfrei.
Schritt 2: Sichern Sie alle betrofenen elektrischen Komponenten gegen Wiedereinschalten.
Schritt 3: Prüfen Sie alle betrofenen elektrischen Komponenten auf Spannungsfreiheit.
• Bringen Sie die Dose Unterputz / Dose Hohlwand und das Gehäuse für die Bedieneinheit
vorzugsweise in einer Höhe von 1,50 m oberhalb der Fußbodenkante an.
• Die Anzahl der benötigten Dosen richtet sich nach der geplanten Zonenanzahl:
Eine Wandöfnung = Bedieneinheit MZ-Home und ein Clust-Air-Modul;
Jedes weitere Clust-Air-Modul = eine zusätzliche Dose.
Beachten Sie dabei die Maximalabstände ( 4: Elektrischer Anschluss).
• Achten Sie auf die korrekte Zuweisung der Lüftungszonen am Clust-Air-Modul.
Die Zone wird am DIP-Schalter zugewiesen ( 4.4: Zonenzuweisung).
• HINWEIS: Verwenden Sie für den Anschluss der Ventilator-BUS-Leitungen an das Lüftungs-
gerät grundsätzlich Litzen. Die Anschlussklemme für den Ventilator-BUS kann Litzen bis
1,5 mm² aufnehmen. So ist die Anordnung der Lüftungsgeräte in BUS-Struktur möglich.
• HINWEIS: Wählen Sie einen geeigneten Einbauort für den Feuchte- und Temperatursensor,
um repräsentative Messwerte der Luftfeuchtigkeit zu erhalten:
Die Feuchtigkeitsmesswerte am Montageort müssen denen des Raumes entsprechen.
Der Feuchte- und Temperatursensor muss im Luftvolumenstrom des Raumes angebracht
werden.
5.2

Abmessungen

Bezeichnung
Wandöfnung Dose Unterputz 60x66
Dose Unterputz 60x66
Wandöfnung Dose Hohlwand 68x61
Dose Hohlwand 68x61
Gehäuse Regler MZ-Home
Dose Schaltschrank
Schaltnetzteil
Feuchte- und Temperatursensor FTS31
Regler MZ-Home
MONTAGEVORBEREITUNG
Breite [mm] Höhe [mm] Tiefe [mm]
‒ ‒
66
‒
76 66
‒ ‒
61
‒
75 61
115 115 17
71 71 56
100 93 56
71 71 27
• Montage- und Bedienungsanleitung
Ø [mm]
82
60
68
68
‒
‒
‒
‒
25
